工业用A型钢制支撑支架结构设计

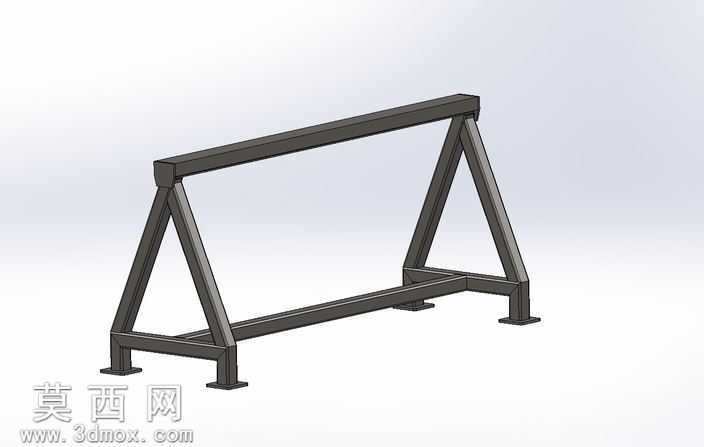

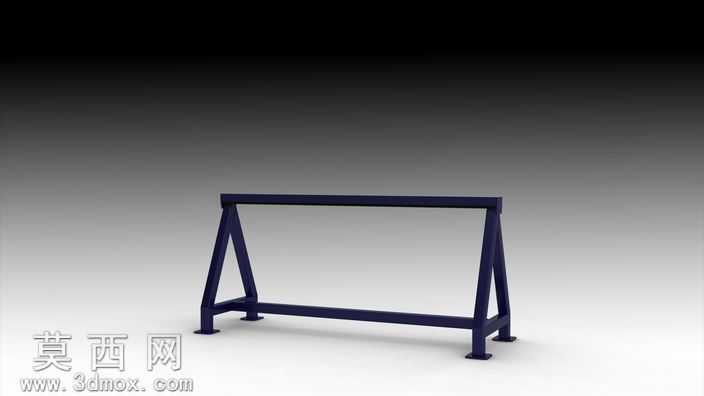

本模型采用SolidWorks进行全参数化三维建模，整体为经典A型双侧斜撑式钢制支撑结构，建模过程中严格遵循钢结构焊接件的设计规范，所有型材构件均采用焊接结构件模块生成，保证了各构件连接位置的精度与结构合理性。模型渲染阶段采用哑光深灰金属材质，还原了普通碳素结构钢经喷砂除锈后的表面质感，搭配浅灰渐变背景与柔和的环境光效，清晰呈现出支架的整体轮廓与各杆件的连接细节，底部四个带安装孔的方形地脚板也做了倒角与安装孔的细节刻画，还原真实加工特征。结构设计上，整体采用矩形钢管作为主体受力构件，顶部为通长的水平承载横梁，两侧采用对称的三角形斜撑结构，斜撑与顶部横梁、底部水平连接杆之间采用满焊连接的设计逻辑，底部设置前后两根横向连接方管，将两侧A型架体连为整体，大幅提升结构的整体抗扭与抗侧移能力，四个地脚板分别焊接在两侧架体的前后支腿底端，预留的螺栓安装孔可用于将支架整体锚固在地面或工作平台上，避免承重时发生滑移或倾覆。设计思路围绕车间场景下的通用承重支撑需求展开，三角形稳定结构的应用让支架在承受顶部竖向载荷时，斜撑可将载荷有效分解传递至底部支腿，避免横梁出现过大的挠曲变形，整体结构简洁无冗余构件，在保证足够承重强度的前提下尽可能降低整体自重，杆件之间的连接位置均做了贴合处理，符合实际焊接加工的工艺要求，不存在干涉或无法加工的结构特征，模型同时保留了完整的建模特征树，可根据实际使用需求调整各型材的截面尺寸、整体长宽高参数，适配不同的承载重量与使用场景，既可以作为车间内的物料承托支架，也可作为小型设备的安装底座架体使用，结构受力路径清晰，加工工艺成熟，具备较高的实际生产参考价值。
