35mm规格小型卧式破碎设备结构设计

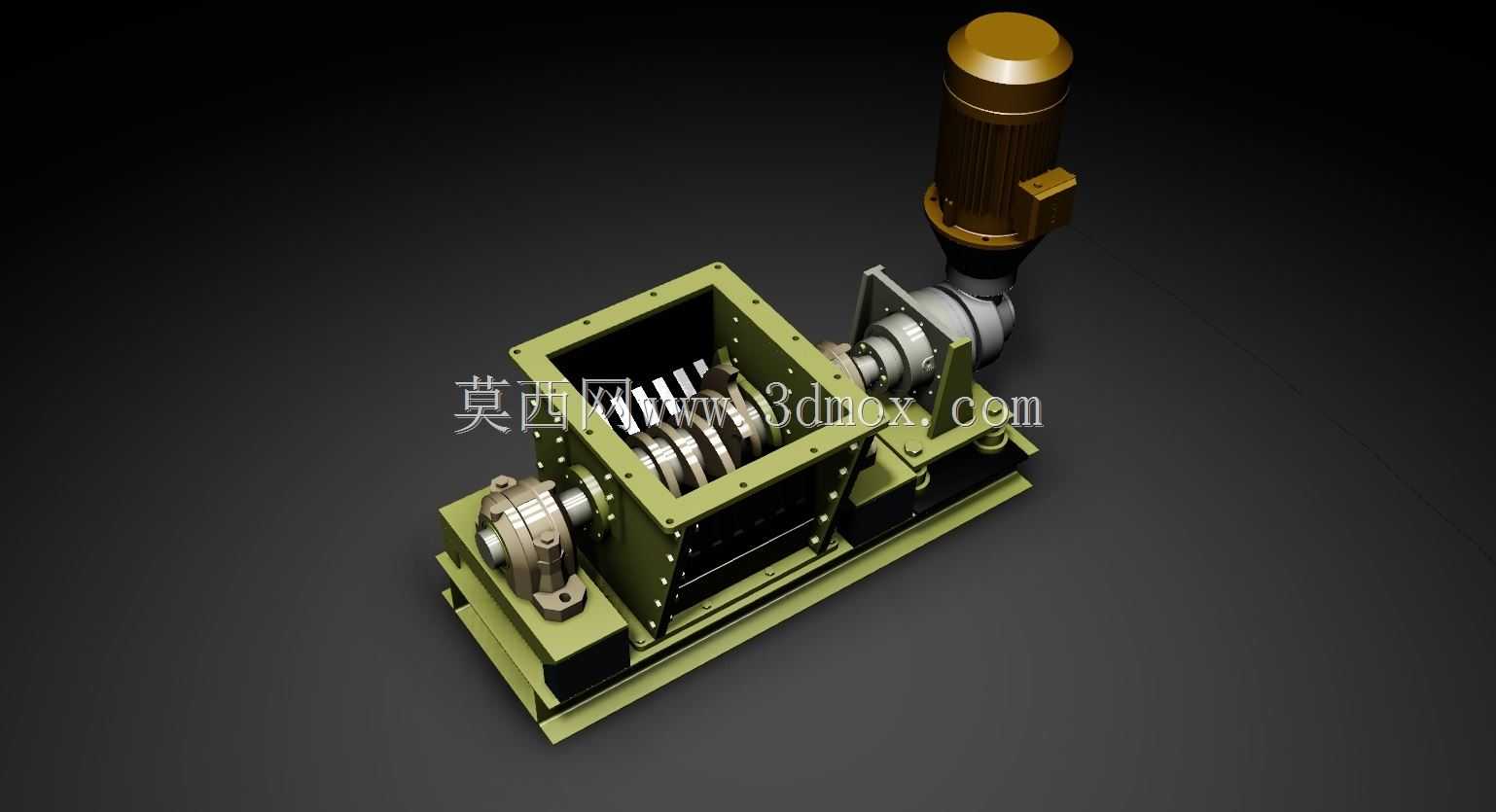

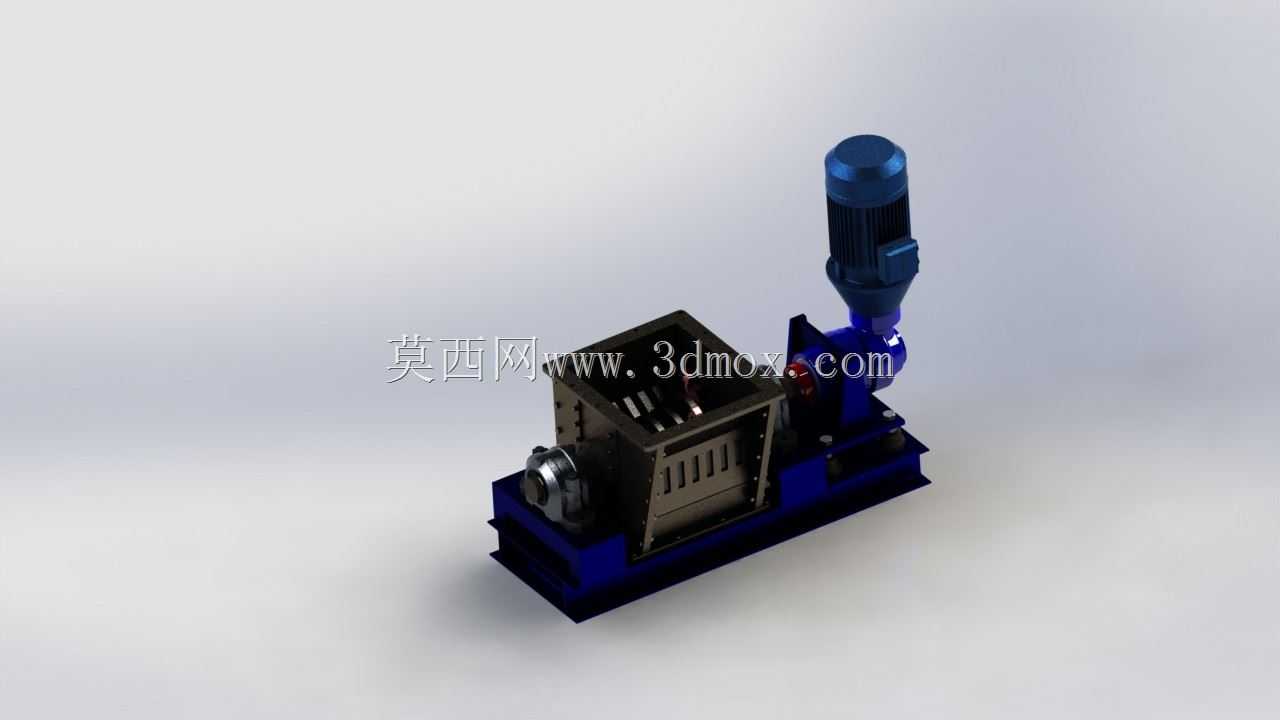

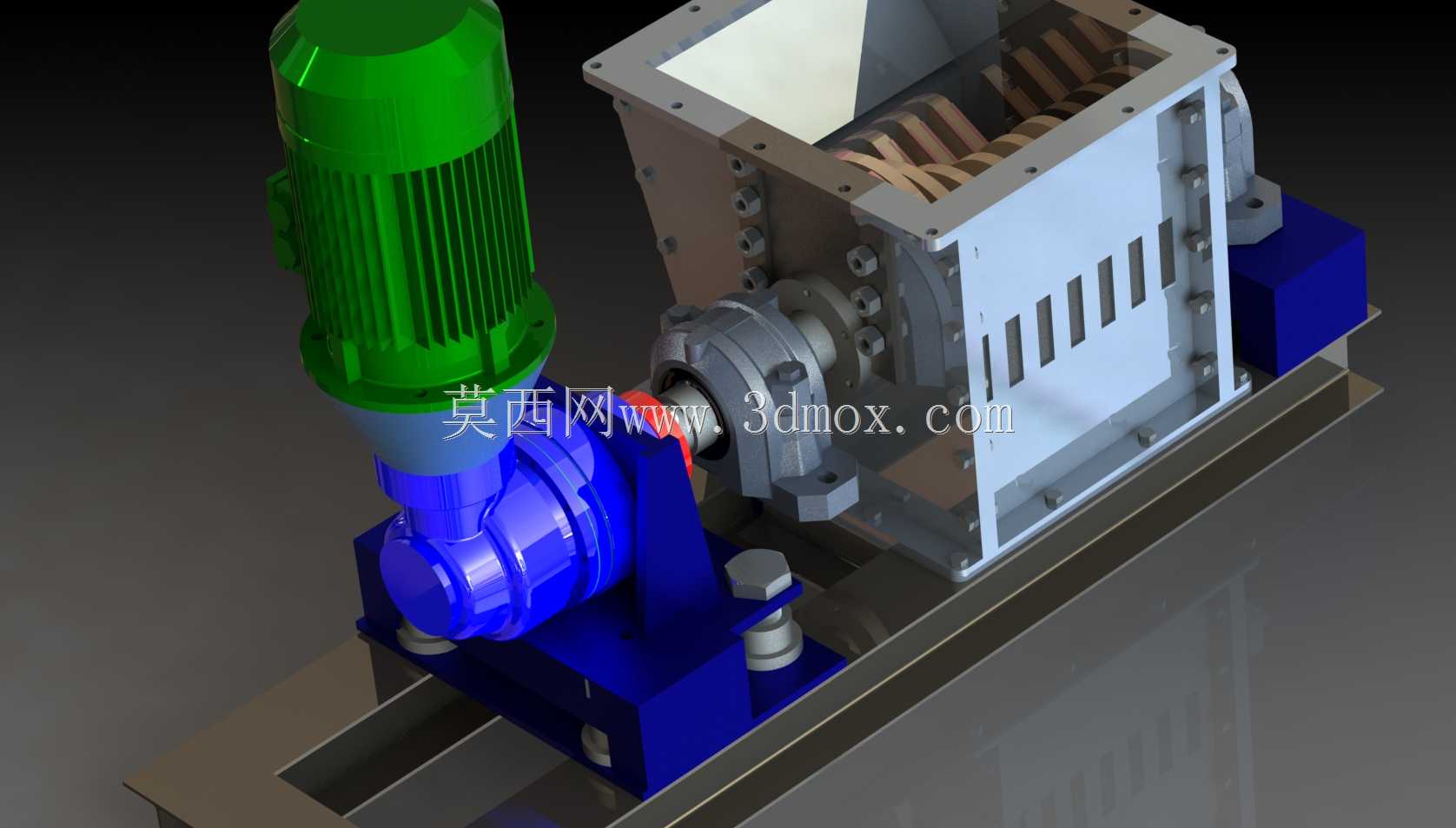

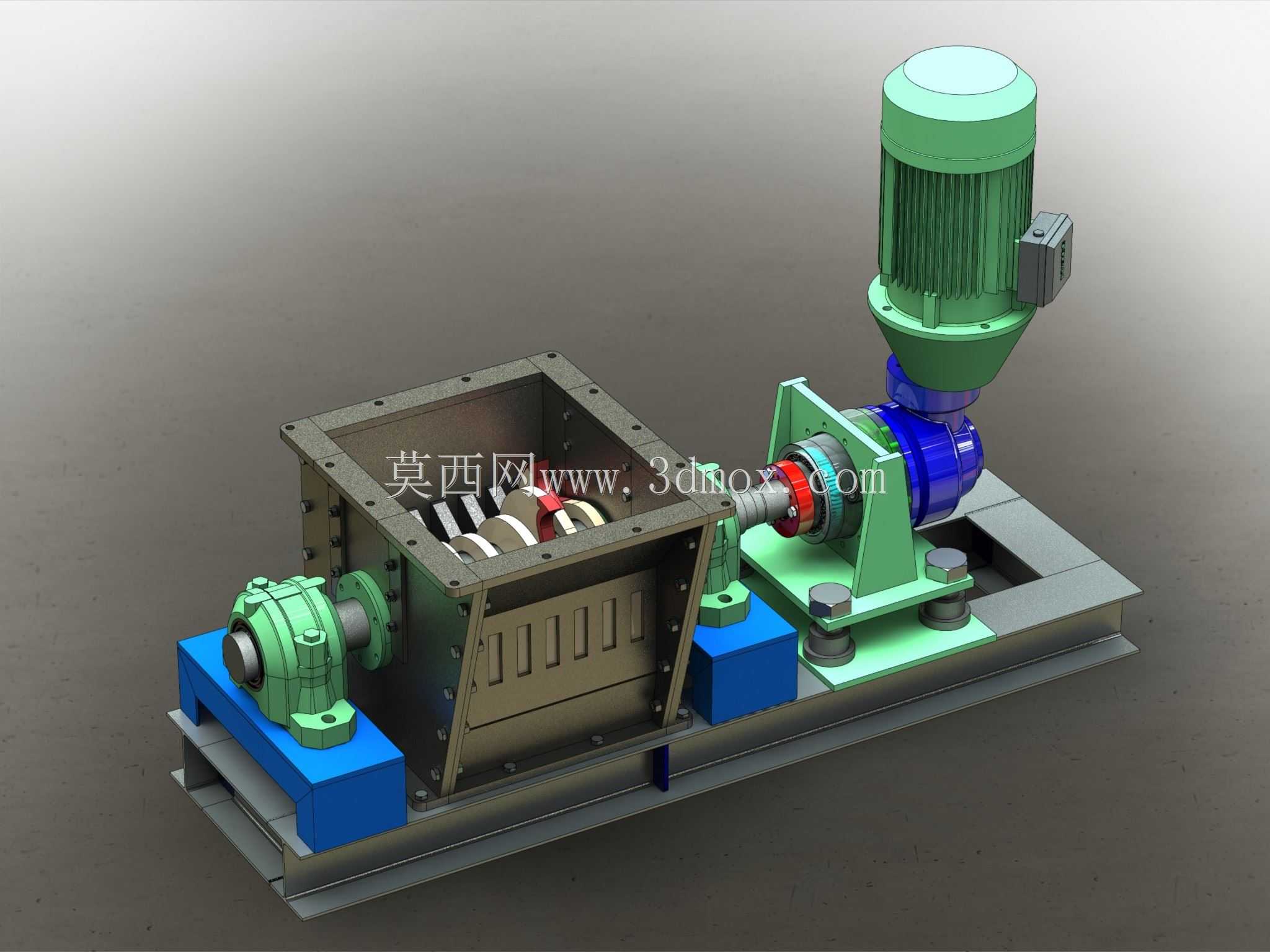

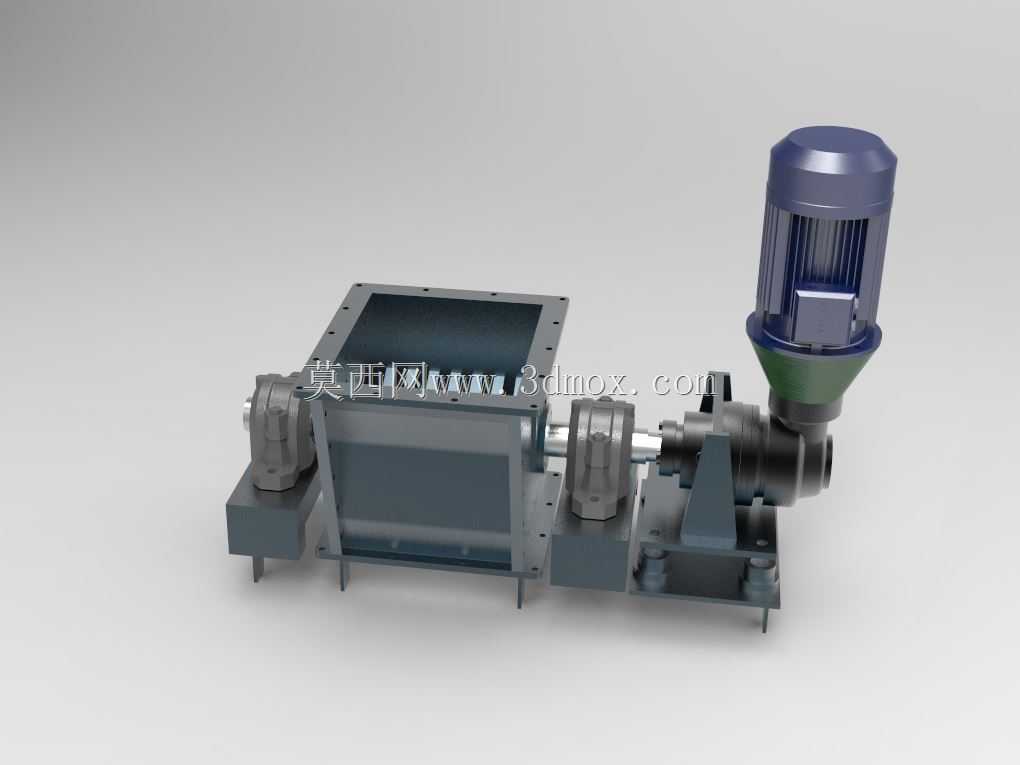

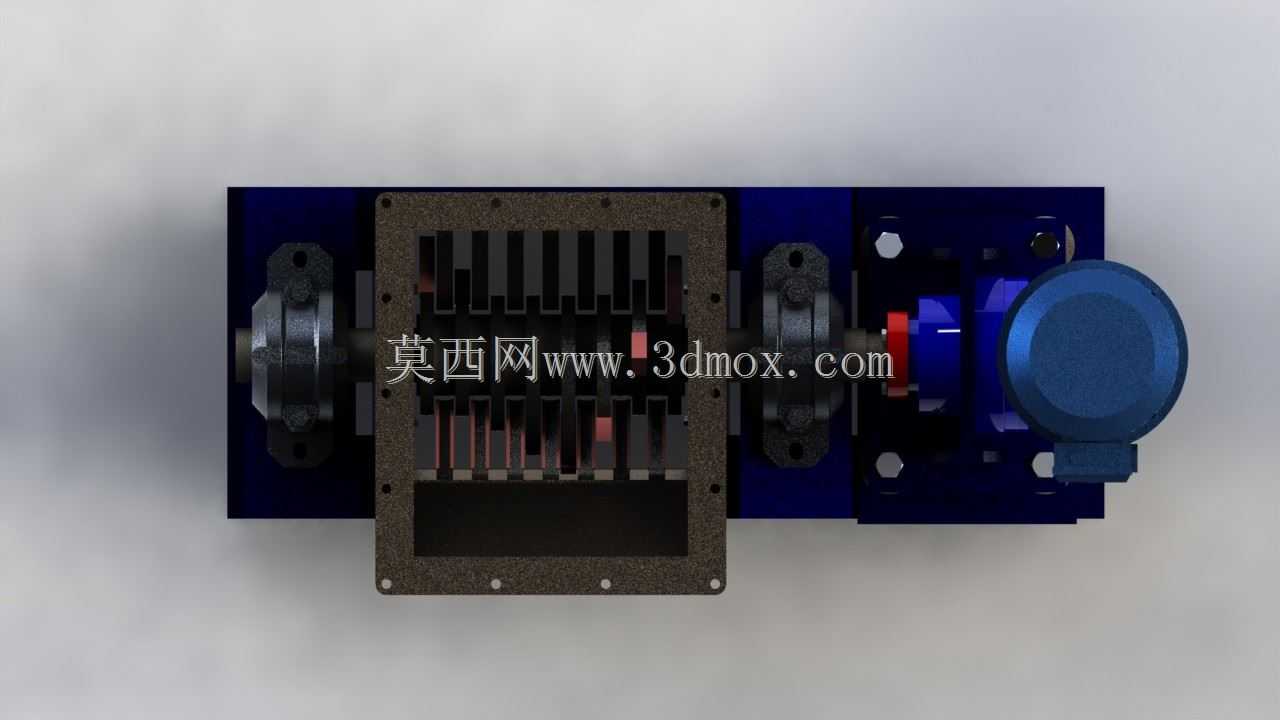

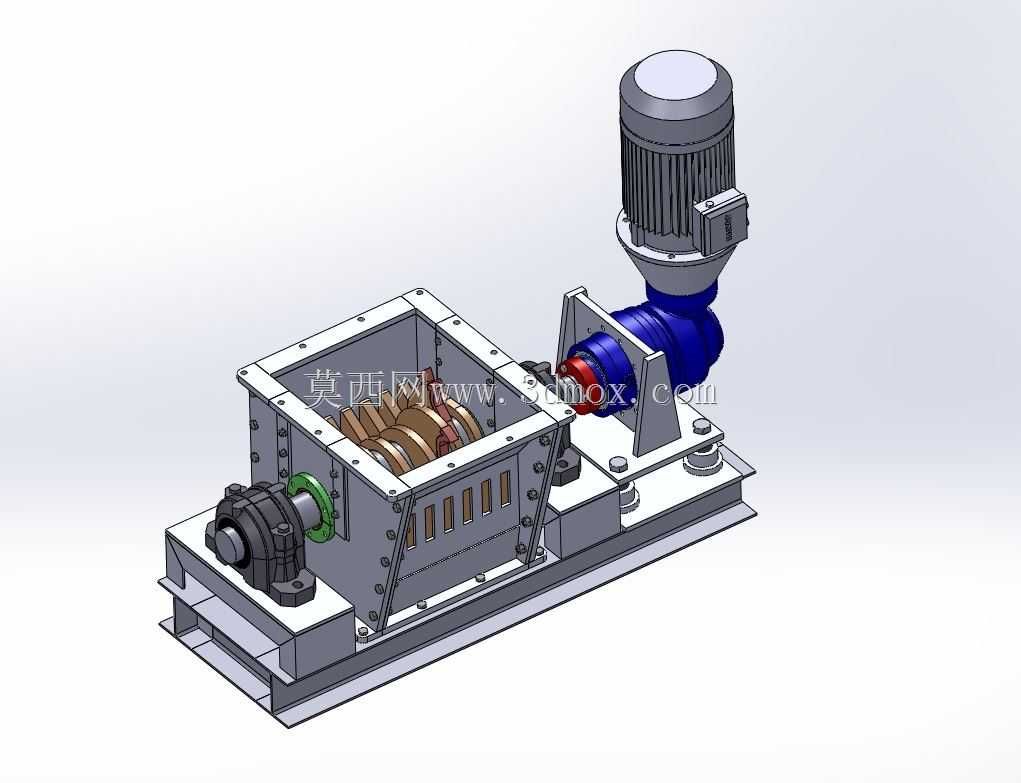

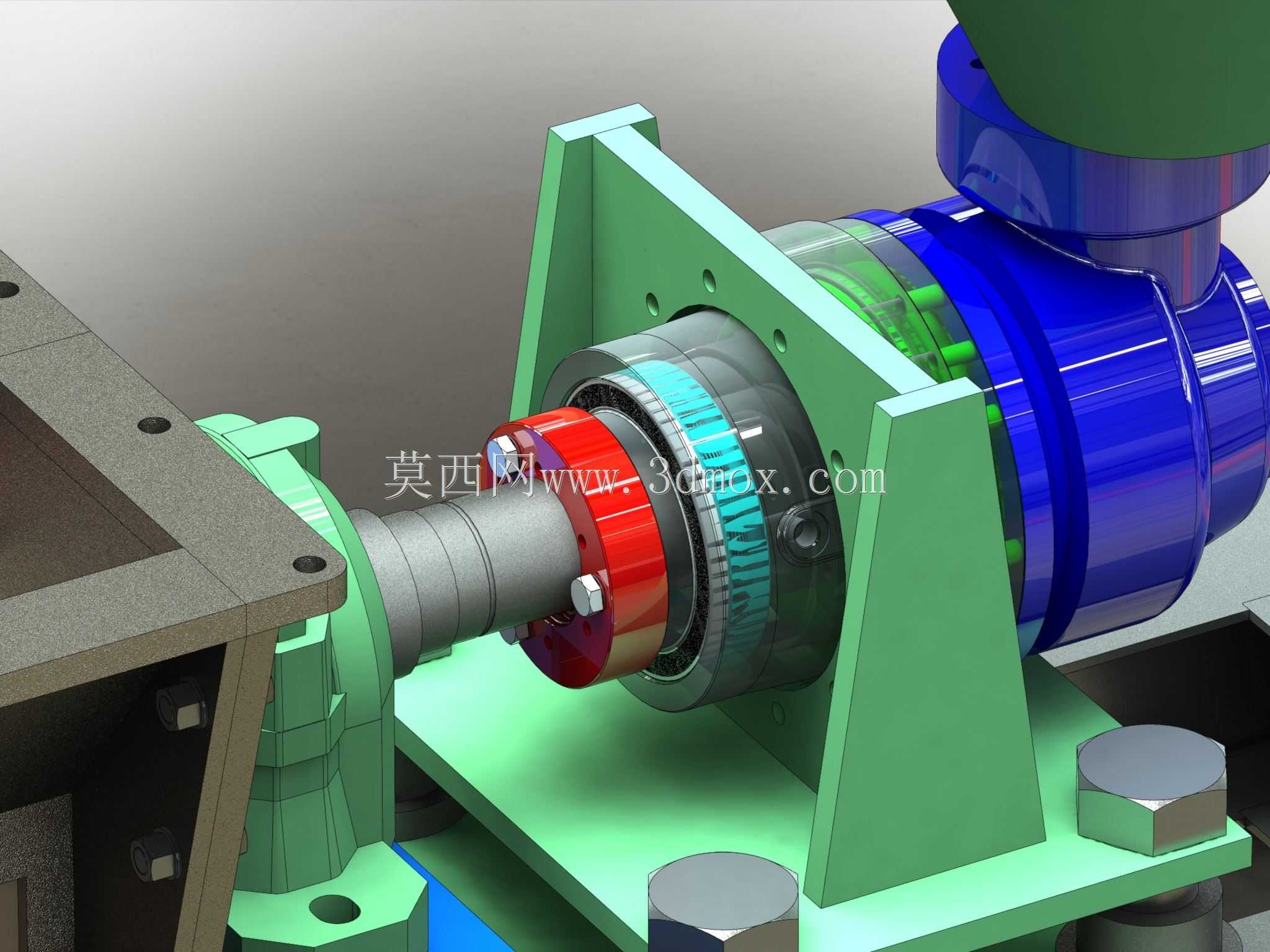

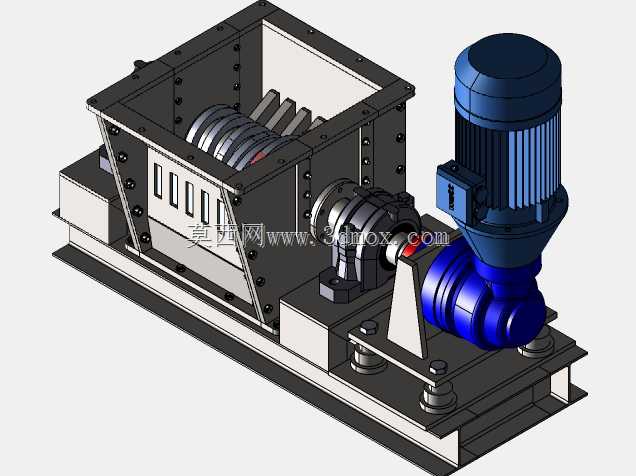

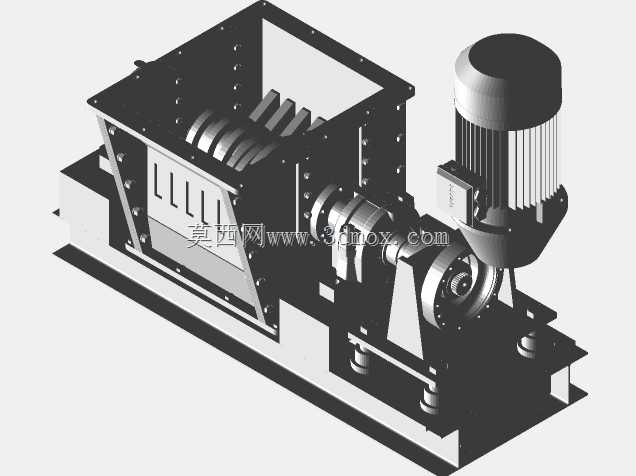

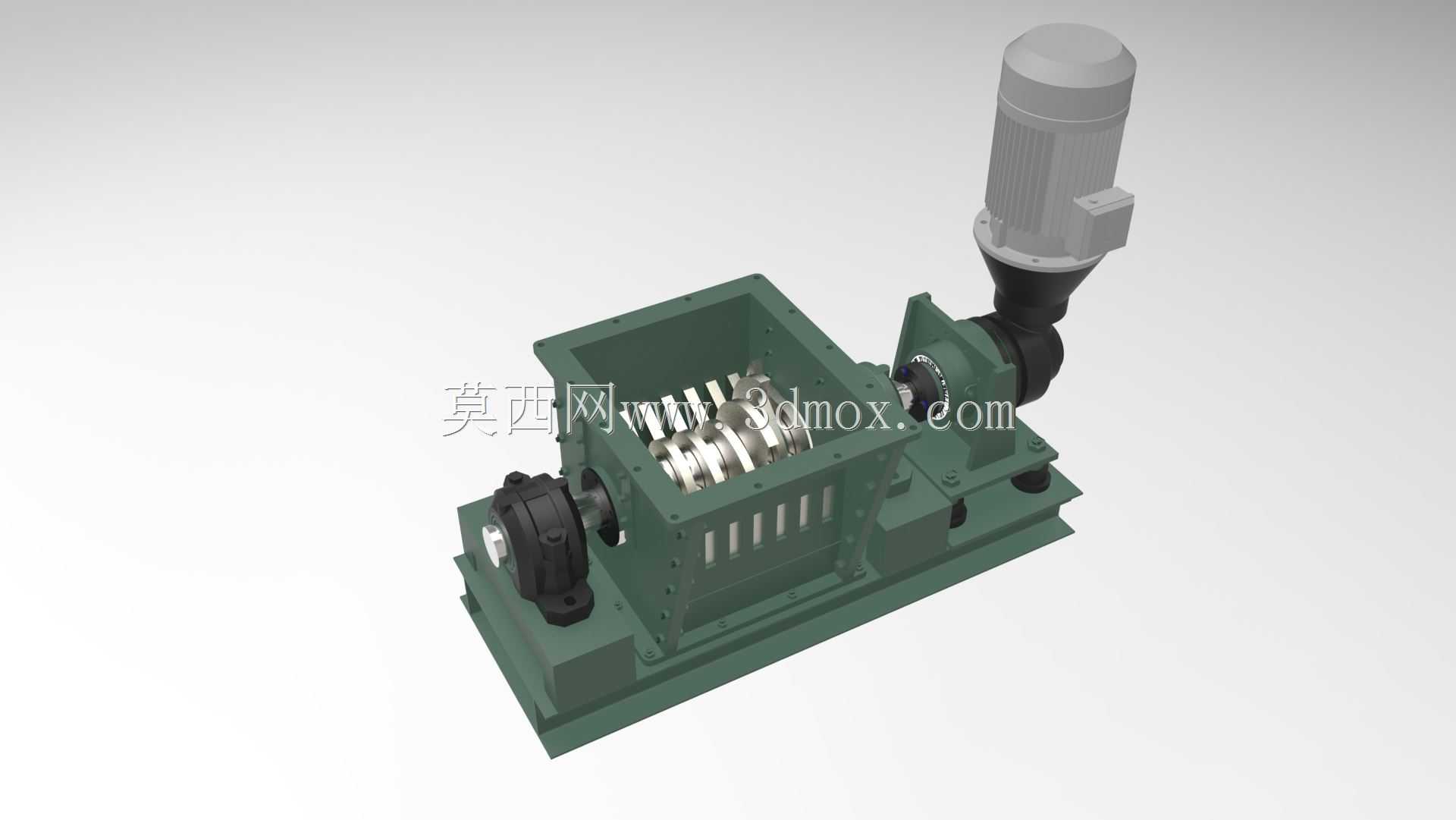

这款35mm规格的小型卧式破碎设备，主要面向小批量物料处理、实验室物料制备、小型加工车间边角料回收等应用场景，可对硬度适中的块状物料、生产边角料、小型矿样、塑料块体等进行粗碎与中碎作业，适配小产能的连续或间歇式生产需求，相比大型破碎设备占地更小、部署灵活，无需复杂的基建配套即可快速投入使用。设备整体采用卧式布局，驱动单元与破碎腔体采用直连式传动结构，配套的减速单元直接安装在机架侧端，省去了多余的传动链路，既减少了传动过程中的动力损耗，也降低了设备运行时的振动与噪音，让整体结构更加紧凑。破碎腔体采用箱式焊接结构，侧壁设置有可快速拆卸的检修盖板，日常维护时无需完全拆解设备即可完成内部刀组的检查、更换与清理，腔体内部的破碎刀组采用交错排布设计，配合腔体下部的筛网结构，可将进入腔体的物料逐步剪切、挤压至目标粒径后排出，有效控制出料粒度的均匀性，避免出现过大块物料漏出的问题。设备的动力端采用标准立式电机搭配行星减速结构，可输出大扭矩低转速的动力输出，适配破碎作业需要的大切削力需求，同时低速运转也能减少刀组的磨损速度，延长易损件的使用寿命。机架采用一体式型钢焊接底座，所有功能单元均直接固定在底座上，整体刚性充足，运行时可有效抵消刀组切削物料产生的反作用力，减少设备移位的风险。从安装边界来看，设备整体长度适配小型车间的工位摆放需求，宽度方向预留了足够的检修操作空间，进料口设置在腔体上部，可对接小型进料斗或者人工投料，出料口位于腔体下部，可直接对接收集容器或者小型输送线，无需额外改造即可接入现有小型生产线。设计过程中充分考虑了小型设备的易用性，所有旋转部件均设置有安全防护结构，传动端的联轴器外部加装了防护罩，避免运行过程中异物卷入或者人员误触，轴承座采用外置式安装设计，润滑维护操作便捷，无需拆解腔体即可完成轴承的保养作业，大幅降低了设备的日常维护成本。
