电机定子加工定位工装模具结构设计

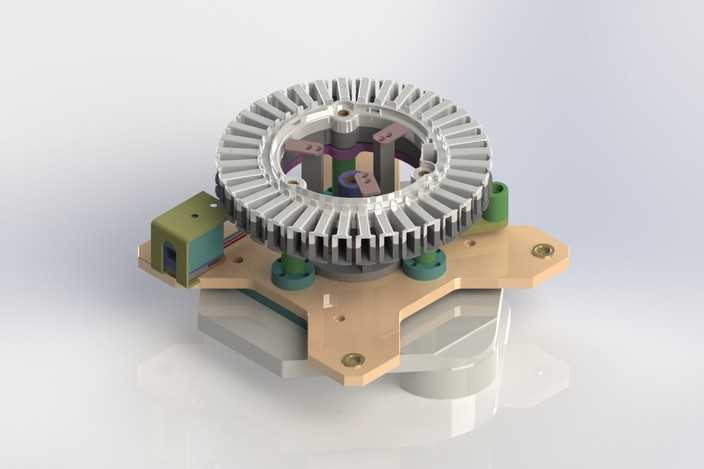

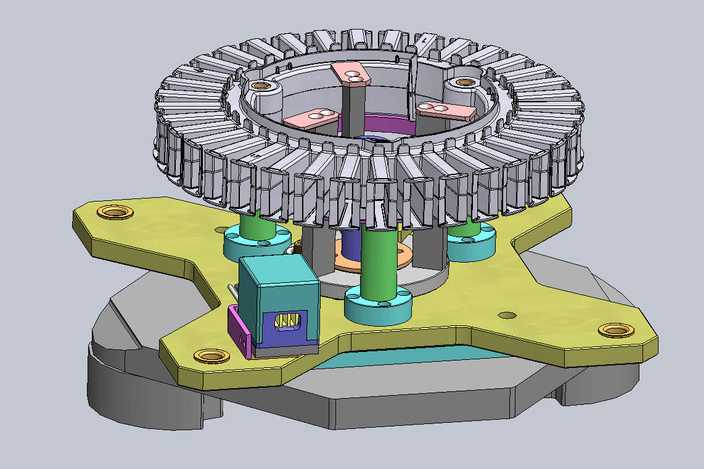

本作品为电机定子加工工序配套的定位工装模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合部件预留了合理的公差间隙，确保实际生产装配时的适配性。模型渲染阶段针对不同功能部件赋予了差异化材质表现：底部基座采用灰铸铁材质，呈现哑光深灰金属质感，体现基座的承重稳定性与耐磨属性；中部星形定位支撑板采用调质合金钢材质，做了黄绿色氧化表面处理效果，清晰区分支撑功能区域；垂直布置的导向立柱采用镀铬光轴材质，呈现亮面金属光泽，凸显导向部件的高精度加工要求；顶部待加工定子组件还原了硅钢片叠压的层叠纹理，每一片冲片的齿槽结构都做了精细化建模，还原定子铁芯的真实结构特征；侧边的定位锁紧模块分别做了淬火钢、绝缘垫块等不同材质区分，直观呈现各部件的功能属性。结构设计上，采用四点对称导向立柱配合底部定位销的布局，星形支撑板的三个支臂末端设置了定位孔，可与加工设备工作台快速锁紧固定，保证工装装夹后的位置精度；立柱与支撑板之间设置了等高调节衬套，可适配不同叠厚规格的定子装夹需求，提升工装的通用性；侧边设置的侧向锁紧模块采用斜面压紧结构，可在定子落位后从侧方提供均匀的夹紧力，避免装夹过程中定子铁芯发生形变，影响后续加工精度。设计思路围绕定子加工的定位精度需求展开，首先确定定子的中心定位基准，通过中心虚拟轴线对齐所有导向、支撑、锁紧部件的装配基准，保证整体同轴度误差控制在合理范围内；其次考虑装夹操作的便捷性，所有锁紧操作位都设置在工装外侧，无需伸入定子内部即可完成装夹拆卸，提升工序操作效率；同时兼顾工装的长期使用可靠性，所有易磨损的衬套、定位销都设计为可快拆更换的结构，降低后期维护成本。建模过程中对所有活动部件做了装配干涉检查，模拟了定子装夹的全行程动作，确保各部件运动过程中无卡滞、无干涉，结构逻辑符合实际机械加工的工装设计规范，可直接作为同类定子加工工装的设计参考，也可用于加工工艺演示、工装结构教学等场景。
