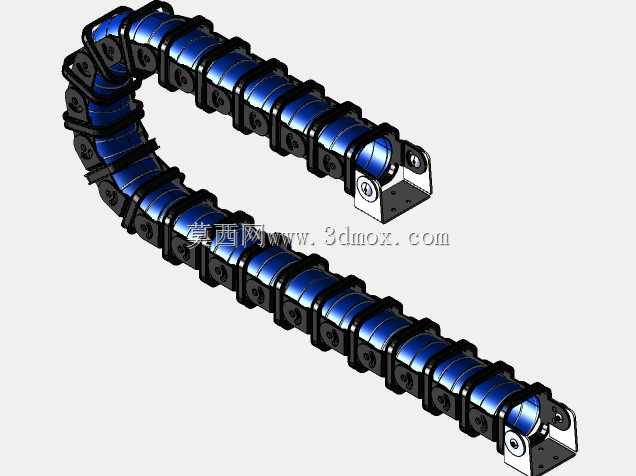

工业线缆防护用弯曲导向拖链结构

这款柔性导向防护拖链，主要应用在各类存在往复位移运动的工业设备场景中，比如自动化生产线的滑台移动工位、机床的坐标轴进给部位、工业机械手的走线区域、起重设备的移动供电单元等位置，核心作用是对设备内部的电缆、油管、气管、水管等各类柔性管线进行规整收纳与防护，避免管线在设备往复运行过程中出现拉扯磨损、弯折过度、散乱勾挂等问题，延长管线的使用寿命，同时让设备内部的走线布局更加规整有序，降低设备运维过程中管线排查的难度。从功能特性来看，这款拖链采用节段式拼接结构，每一节都可以独立完成一定角度的转动，整体可以根据设备的运动行程完成S形、U形等不同曲率的弯曲，弯曲半径统一，能够保证内部穿过的管线始终处于合理的弯折范围内，不会出现局部弯折角度过小导致管线内部线芯断裂、管路折堵的问题；拖链外侧为高强度耐磨的工程塑料主体结构，内侧带有光滑的弧形接触面，管线在拖链内部随拖链移动时，不会和拖链内壁产生硬摩擦，进一步降低管线的磨损速率；拖链两端带有一体式的安装固定端，可以直接通过螺栓固定在设备的固定端和移动端，安装后连接稳固，不会在设备高速往复运动时出现松脱移位的问题。在设计思路上，这款拖链采用模块化节段拼接的方案，用户可以根据自身设备的实际行程长度，自由增减拖链的节数，不需要定制整根的防护结构，适配不同行程的设备使用需求；每一节拖链之间采用卡扣式连接结构，装配和拆卸都不需要额外的专用工具，后期如果某一节拖链出现磨损损坏，只需要单独更换损坏的节段即可，不需要更换整根拖链，大幅降低后期的维护成本；拖链的内部空腔预留了充足的穿线空间，可以同时容纳多根不同直径的电缆、管路，不同类型的管线可以在空腔内有序排布，避免管线之间相互挤压干扰。从安装边界来看，这款拖链的固定端安装孔位采用通用的间距设计，能够适配市面上多数常规设备的安装基面，拖链弯曲时的外侧轮廓尺寸经过优化，在满足最小弯曲半径要求的前提下，尽可能压缩了弯曲段的占用空间，不会在设备内部占用过多的安装空间，适合安装空间相对紧凑的自动化设备内部使用；拖链运行时的移动阻力小，即使在长行程、高运行速度的设备上使用，也不会给设备的运动单元带来额外的过大负载，运行过程中噪音低，不会产生额外的振动干扰，能够适配不同运行速度的工业设备使用需求。
