钢制法兰式柔性管道补偿接头结构设计

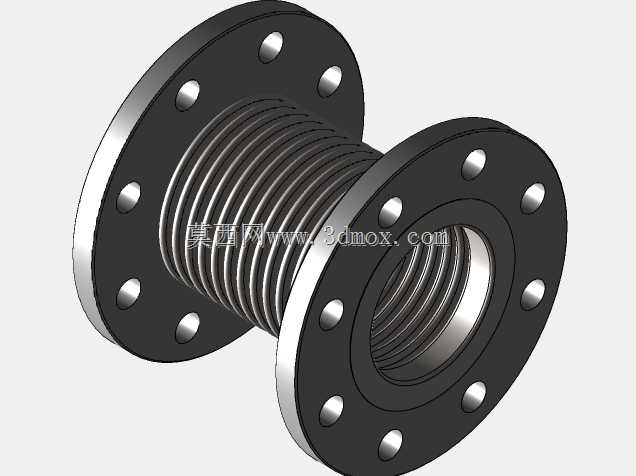

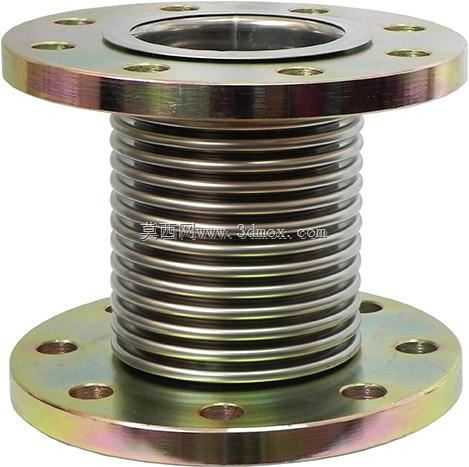

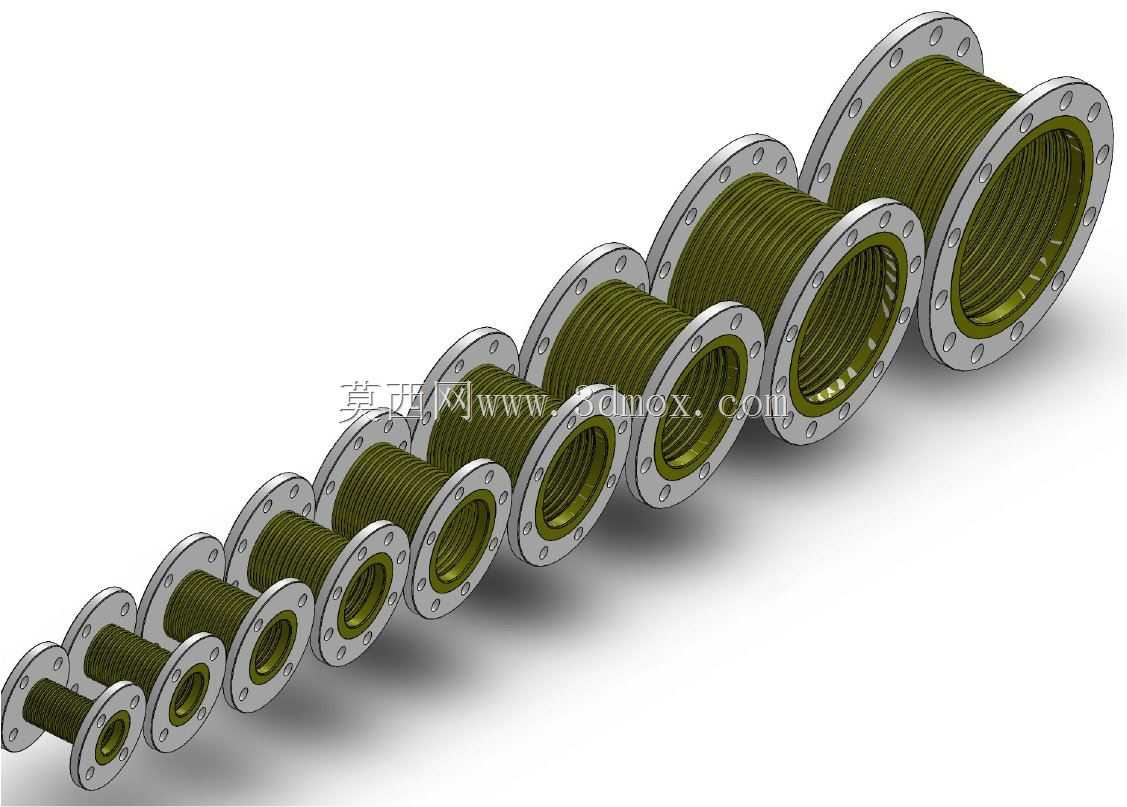

在民用给排水、暖通空调、工业工艺管线、消防管网等各类管路系统中，管道受输送介质温度变化、设备运行振动、建筑结构沉降等因素影响，极易产生轴向伸缩、径向错位与角向偏移，若不对这类位移做有效补偿，管路焊缝、法兰连接位置会持续承受附加应力，长期运行下会出现渗漏、开裂甚至管线断裂的故障，法兰式柔性补偿接头就是针对这类管路痛点设计的核心连接件。这款补偿接头两端采用标准凸面板式钢制法兰结构，法兰盘沿圆周均匀分布螺栓通孔，可直接与同公称通径的管路法兰、设备接口法兰配对安装，无需额外加工转接结构，安装时只需对齐螺栓孔位，穿入对应规格的高强度螺栓均匀紧固即可完成对接，安装边界完全匹配常规法兰管路的施工规范，现场作业无需特殊工装，适配DN40到DN250区间的多规格通径管线，覆盖了从楼宇分支小管到工业主输送管线的常用管径需求。接头中间的核心补偿段采用多层薄壁金属波纹管结构，波纹结构的几何形态经过力学优化，在保证结构强度的前提下具备优异的形变能力，可同时吸收管线的轴向伸缩位移、一定范围内的径向横向错位以及小角度角向偏转，有效释放管路内部的温度应力与安装错位产生的附加应力，避免应力集中对管路和连接设备造成损伤。除位移补偿功能外，金属波纹管的柔性结构还能有效阻隔管路中流体脉动、水泵等动力设备运行产生的振动传递，降低管路系统的振动噪声，避免振动沿管线传导至远端建筑结构或精密设备，提升整个管路系统的运行稳定性。接头整体采用钢制基材加工，法兰盘表面做防锈防腐处理，可适配常规水、压缩空气、无强腐蚀性的工业流体等多种输送介质，额定承压能力可满足常规低压管路系统的运行要求，在管路系统中安装该补偿接头后，可大幅降低管路因热胀冷缩、振动、沉降引发的故障概率，延长管路系统与连接设备的使用寿命，减少后期运维检修的成本与工作量。设计过程中重点平衡了补偿量、结构强度与流阻特性，波纹管的通径与两端法兰完全一致，内部无突兀缩径或凸起结构，不会对管内流体输送造成额外的阻力损失，也不易在接头位置积存介质杂质，保障管路输送的顺畅性。
