油田撬装集成式水泵站结构设计

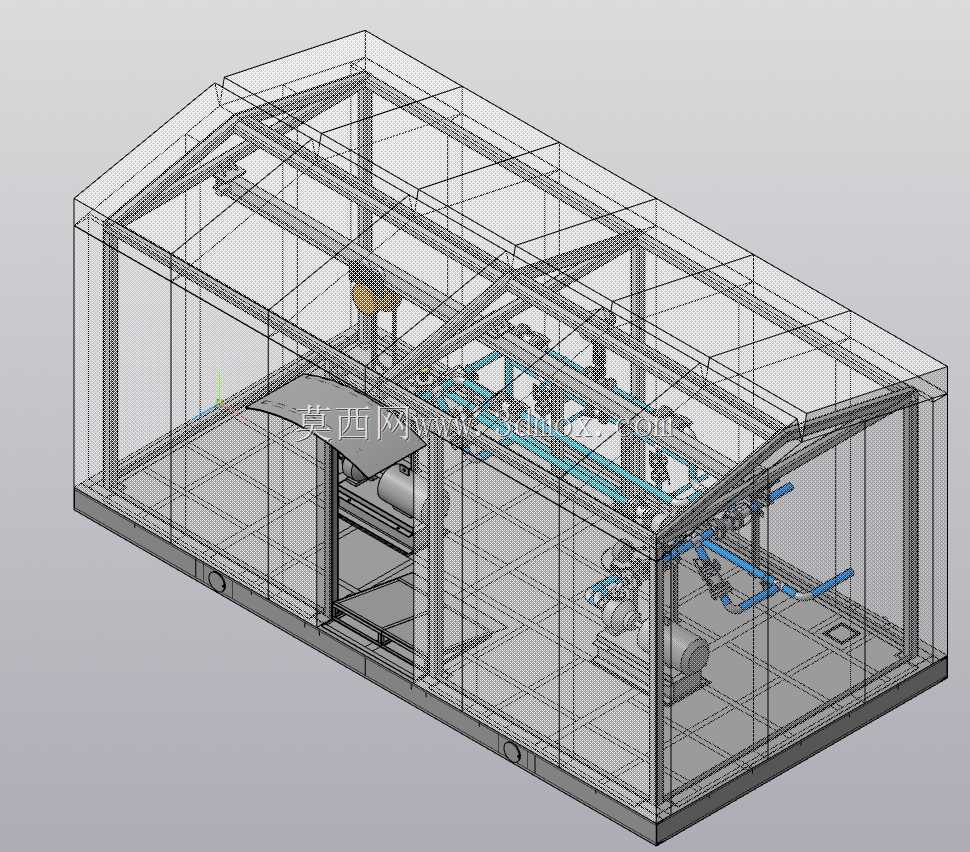

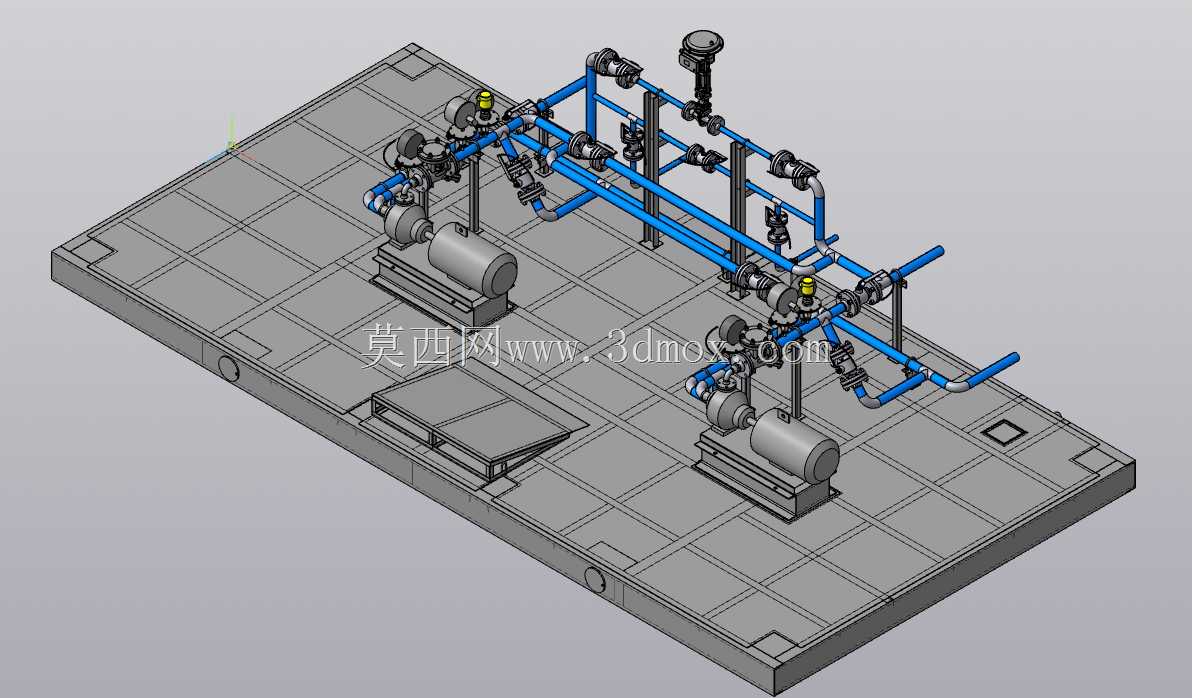

这款撬装式油田水泵站主要面向偏远油田区块的原油集输、注水作业、场站供水等场景设计，解决传统固定式泵站建设周期长、转场难度大、野外适应能力差的痛点，可直接通过平板拖车整体转运至井场作业点，无需现场大规模土建施工，落地后仅需对接进出管线即可快速投用，尤其适合零散井、试采井、临时作业点的流体输送需求，也可作为油田固定场站的应急备用泵站使用。设备整体采用集成化撬装设计思路，将泵组单元、工艺管线、围护结构、附属配套全部整合在统一的钢制撬座底座上，撬座底部预留标准叉车位与吊装点位，满足叉车转运、吊车装卸、拖车拖运的多场景转运需求，撬座边缘设置有调平支撑结构，可在野外不平整场地快速调平固定，无需浇筑混凝土基础，大幅缩短现场部署周期。围护结构采用带玄武岩纤维芯材的SIP面板搭建整体遮蔽棚，框架为标准化型钢焊接结构，既具备足够的结构强度抵御野外大风、沙尘、低温等恶劣天气，又能通过面板的保温隔热特性降低内部泵组、管线的冬季冻堵风险，棚体侧面设置可开合检修门与观察窗，日常巡检无需进入棚内即可观察设备运行状态，大尺寸检修门可满足泵组部件的更换进出需求；棚体入口位置设置折叠式轮坡道，设备转运时坡道可收起贴合撬体，作业时放下可连通撬座平台与地面，方便运维人员携带工具进出，也可满足小型运维手推车的通行需求；棚体外侧配套可收折式遮阳篷，展开后可在棚外形成临时运维操作区，为夏季野外作业的运维人员提供遮阳挡雨的操作空间。内部工艺管线采用模块化排布设计，主工艺管道沿撬体框架分层布设，蓝色标识管线为高压注水输送管路，配套设置阀门、仪表接口、放空排液点位，泵组采用对称式布局固定在撬座中部，泵组周边预留足够的检修操作空间，可满足日常盘泵、换密封、保养维护的操作距离要求，管线与泵组的连接位置全部采用柔性补偿结构，避免转运过程中震动导致的管线连接处泄漏问题。整体设计充分考虑野外作业的安装边界，撬体整体外廓尺寸符合公路运输的超限要求，无需办理特殊运输许可即可完成公路转场，撬座上所有外露部件均不超出撬体边缘，避免转运过程中发生刮碰损坏，设备整体重心经过优化设计，转运过程中不会出现侧倾风险，投用后可适应-40℃到45℃的野外环境温度范围，满足国内多数油田区块的野外作业环境要求。
