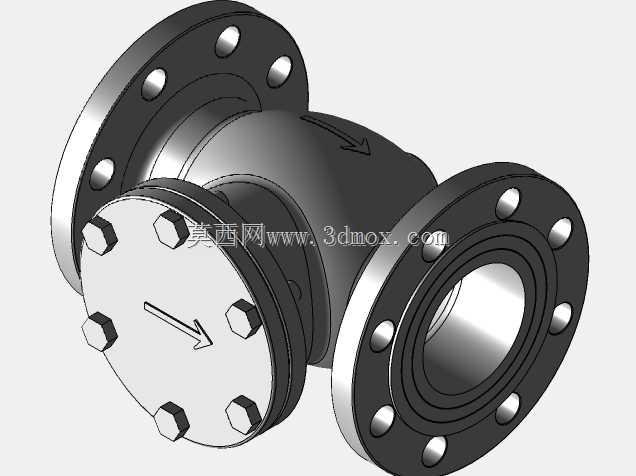

日标10K旋启式法兰连接止回阀结构设计

这款旋启式法兰连接止回阀，主要适配公称压力10K的日本工业标准管路系统，广泛应用于石油化工、市政给排水、暖通空调、船舶动力、轻工制药等行业的流体输送管路中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等生产故障，是管路系统中保障流体输送安全、维持系统压力稳定的核心基础部件。从实际使用场景来看，这类止回阀通常安装在泵类设备出口端、分支管路汇流节点、压力容器进出管路等关键位置，适配水、油品、蒸汽、弱腐蚀性化工介质等多种常见流体的输送工况，可在水平或垂直走向的管路上完成安装，适配不同的管路排布需求。在功能特性上，该产品采用旋启式阀瓣结构，阀瓣绕阀体内侧的固定销轴做旋转启闭动作，当介质沿阀体标注箭头方向正向流动时，介质推力会顶开阀瓣，让管路保持通畅状态；当介质出现倒流趋势时，阀瓣会在自身重力与倒流介质的压力作用下快速闭合，密封面紧密贴合实现管路截断，有效阻断介质反向流动。相较于升降式止回阀，旋启式结构的流道更顺滑，介质流经时的阻力损失更小，对低流速、大口径的管路场景适配性更强。在设计思路上，这款产品严格遵循日标10K压力等级的相关设计规范，阀体采用流线型的弯腔流道设计，尽可能减少介质流动过程中的涡流与阻力损失；两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径、密封面尺寸完全匹配对应压力等级的日标法兰标准，能够直接与同标准的管路法兰实现对接，无需额外制作转换连接件。阀盖部分采用螺栓紧固的可拆卸结构，法兰端盖与阀体之间设置密封垫片，既保证了阀体腔室的密封性，也方便后期对阀瓣、销轴等内部构件进行检修更换。阀瓣密封面采用平整贴合设计，闭合时可实现可靠密封，减少长期使用后的内漏风险。从安装边界来看，这款3英寸规格的止回阀，法兰端的连接尺寸完全符合日标10K的对应规格要求，安装时需保证两端法兰与管路法兰同轴对齐，螺栓按对角顺序均匀紧固，避免因法兰偏斜导致密封失效；同时要保证阀体上标注的介质流向箭头与管路实际介质流向一致，若安装在垂直管路上，需保证介质流向为自下而上，确保阀瓣能够依靠自重正常复位闭合。阀体外部的结构设计充分考虑了安装操作空间，法兰周边的螺栓预留位置可满足常规扳手的操作需求，无需额外预留特殊操作空间，适配多数工业现场的安装条件。
