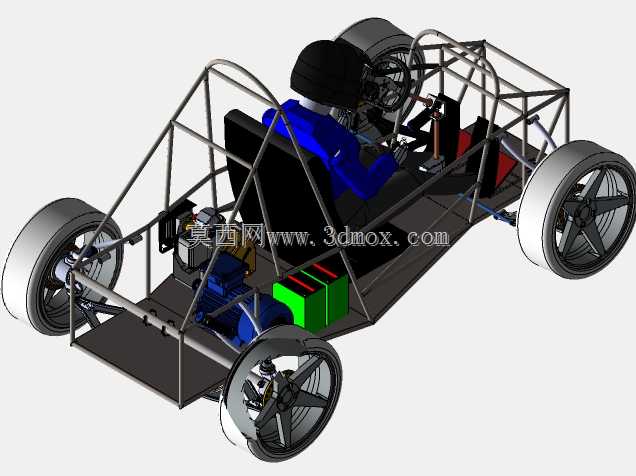

赛事用混合动力钢管车架底盘结构设计

该底盘结构面向小型轻量化竞技车辆的应用场景，适配创新工程类赛事的竞技需求，可作为小型混动原型车的承载基体，满足场地竞速、方案验证、动力系统匹配测试等多场景的使用需求，能够在有限的整车尺寸边界内整合多套动力单元，实现油电混动的动力输出逻辑，兼顾轻量化与结构强度的双重要求。从实际用途来看，该底盘承担着整车全部部件的承载功能，上接驾驶舱人机交互系统，下连行走悬架机构，前舱整合转向与制动单元，中部预留驾驶人员乘坐空间，后部及侧部布置混动动力组件，所有部件的安装点位都经过空间校核，避免出现运动干涉问题。在功能特性上，该底盘采用开放式钢管桁架结构，相比传统冲压焊接式底盘拥有更高的强度重量比，钢管的排布经过受力路径优化，能够承受竞技场景下的急加速、急制动、高速过弯带来的多向载荷，同时预留了电池组、内燃机、传动机构的独立安装位，可实现纯电、燃油驱动、混动协同三种动力模式的切换，悬架部分采用双叉臂式独立悬挂结构，预留了减震器的安装调节行程，可根据不同场地的路面特性调整悬架阻尼与离地间隙，转向机构采用齿轮齿条式结构，转向比经过适配调校，满足小型车辆的灵活转向需求。设计思路上，整体围绕轻量化与空间利用率展开，首先确定整车的轮距、轴距、离地间隙等核心边界尺寸，再根据驾驶人员的人机工程学参数确定驾驶舱的空间范围，随后按照载荷传递路径排布主承力钢管，在应力集中的悬架安装点、动力安装点位置增加加强筋与补强钢管，避免应力集中导致的结构失效，动力单元的布置遵循重量平衡原则，将较重的电池组与内燃机分别布置在底盘中部偏下的位置，降低整车质心高度，提升行驶稳定性，所有管线的走向都预留了专用固定位，避免行驶过程中管线晃动磨损。外形尺寸与安装边界方面，该底盘整体采用窄体长轴距布局，适配单座驾驶的空间需求，前轮轮距与后轮轮距保持一致，保证过弯时的轮胎轨迹重合，底盘最低点预留了足够的离地间隙，避免非铺装路面行驶时出现托底问题，各部件的安装孔位都预留了公差调节余量，方便后期装配调试时的位置微调，电池组的安装位预留了散热通风间隙，避免长时间大电流放电出现过热问题，驾驶舱位置预留了安全带、座椅的安装点位，可适配不同规格的竞技座椅与多点式安全带，满足赛事的安全规范要求。
