F1混合动力赛车空间管阵式车架底盘结构

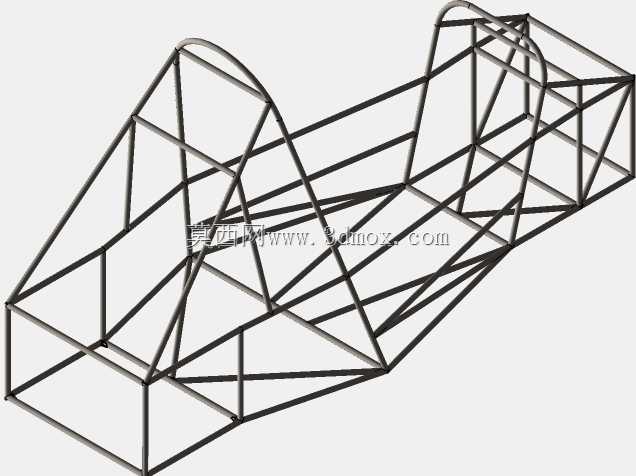

该结构为F1混合动力赛车的核心承载底盘，采用空间管阵式桁架设计，是赛车所有动力总成、行走机构、驾驶舱组件、空气动力学套件的安装基体，在场地竞速场景中承担全部载荷传递、碰撞吸能、结构支撑的核心作用。从工程设计逻辑来看，整个底盘采用冷拔合金钢管通过空间三角桁架构型搭建，所有杆件均沿载荷传递路径布置，没有冗余结构件，在保证极致轻量化的前提下实现极高的扭转刚度，能够满足高速过弯时大侧向加速度、急加减速时纵向冲击、路面颠簸带来的垂向振动等复杂工况下的结构强度要求。设计过程中优先考虑了驾驶舱的生存空间预留，座舱区域的管架采用加密斜撑布局，在发生正面、侧面碰撞时能够通过预设的杆件溃缩变形吸收冲击能量，避免结构侵入驾驶舱威胁车手安全，同时座舱轮廓完全匹配单体赛车座椅、六点式安全带、方向盘总成、踏板组的安装边界，所有安装点位的坐标精度控制在毫米级，保证各组件装配后无干涉。底盘前段预留了混合动力单元、前悬架摇臂、转向机构、前制动系统的安装支座位置，管架的节点位置经过多轮拓扑优化，能够将前轮受到的路面冲击均匀分散到整个桁架结构上，避免局部应力集中导致的结构失效；中段为核心的座舱区域，除了驾驶组件安装位，还预留了动力电池组、电控模块、冷却系统管路的布置空间，管架的横向间距经过反复校核，既满足组件安装的尺寸要求，又不会额外增加迎风宽度影响空气动力学表现；后段则匹配动力总成、后悬架、传动系统、尾翼安装点的布局，斜向杆件的角度完全对应后驱动力输出、制动时的载荷方向，能够将动力输出的反作用力、后轮抓地力产生的力矩高效传递到整个车身。整个底盘的安装边界完全适配F1赛事的技术规则要求，轮距、轴距、座舱开口尺寸、前后悬长度均符合赛事规范，所有管架的连接节点采用相贯线切口焊接，保证焊缝的接触面积最大化，避免焊接应力集中，在实际装车应用中，该结构不需要额外加装大面积的承载板材，仅靠桁架结构就能满足整车的刚度需求，相比传统的冲压焊接底盘重量降低40%以上，扭转刚度提升超过60%，能够让赛车的悬架调校精度更高，路面反馈更直接，助力赛车在场地赛道中实现更快的圈速表现。
