车辆转向操纵机构三维结构设计

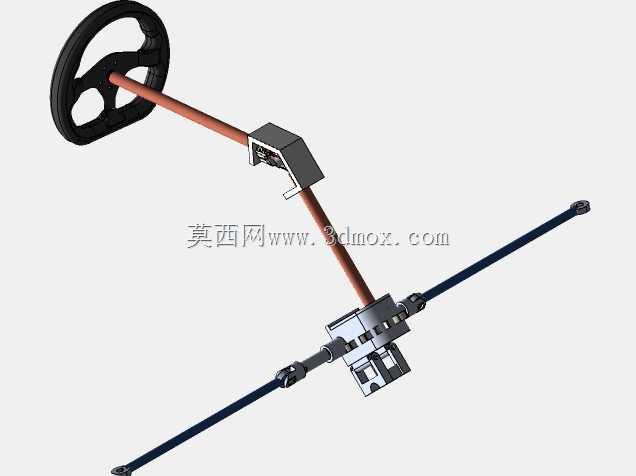

这套转向操纵机构的三维结构，完整还原了乘用车辆转向系统从输入端到执行端的全链路传动逻辑，建模过程中优先考虑了实车装配的干涉校验需求，所有连接位的公差配合都按照量产车的装配基准做了预留。从实际应用场景来看，该结构覆盖了从低速场地代步车到轻型乘用车的转向操纵需求，转向盘的握持区做了符合人机工程的三辐式镂空设计，既降低了自身转动惯量，也给驾驶员手部留出了足够的握持空间，转向盘中心的安装花键位与转向轴的配合尺寸，参照了通用轻型车辆的安装标准，可直接适配多数同规格转向柱的装配接口。转向传动轴采用分段式布局，中间设置的万向调节结构能够适配不同驾驶室的倾斜角度需求，避免转向轴与驾驶舱内部的踏板、仪表梁等结构产生运动干涉，轴体的直径选取兼顾了扭转强度与轻量化需求，在承受驾驶员施加的最大转向力矩时不会出现过量扭转变形，保证转向操作的反馈精度。中间的转向器安装座设置了多组固定孔位，可直接通过螺栓固定在车架前围的安装梁上，安装座的定位凸台与车架安装位的凹槽配合，能够快速完成装配定位，减少总装环节的调整工时。两侧延伸的横拉杆采用等长设计，保证转向过程中左右轮的转角关系符合阿克曼几何特性，减少轮胎转向时的滑动磨损，横拉杆两端的球头连接位预留了调节螺纹，可在装配完成后调整前束值，匹配不同的底盘定位参数。建模过程中对所有运动副的活动范围做了限位模拟，转向盘从左极限到右极限的转动圈数符合常规车辆的转向比设定，不会出现传动部件超行程卡滞的问题，所有连接螺栓的穿装方向都考虑了实车装配的操作空间，避免出现工具无法伸入拧紧的设计缺陷。整套结构的安装边界充分考虑了前置前驱车型的前舱布局，转向器的布置位置避开了发动机、悬置等部件的安装空间，转向轴的走向也不会与制动管路、线束走向产生交叉干涉，可直接作为轻型车辆转向系统设计的参考原型，也能用于转向系统教学演示的结构展示。
