十字头连接组件结构设计

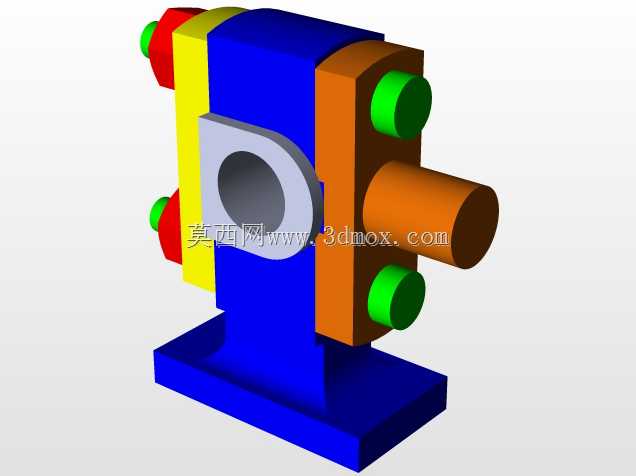

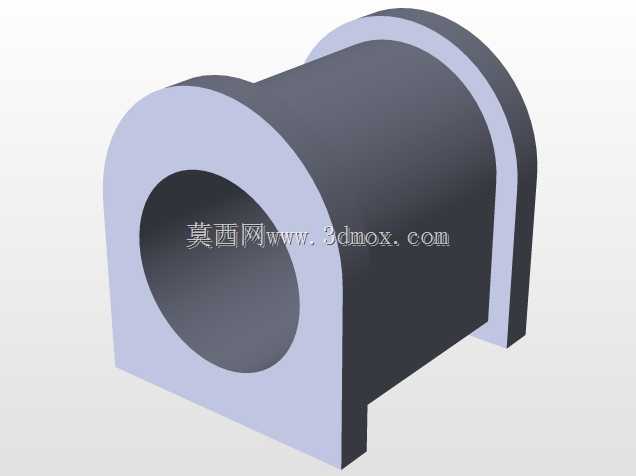

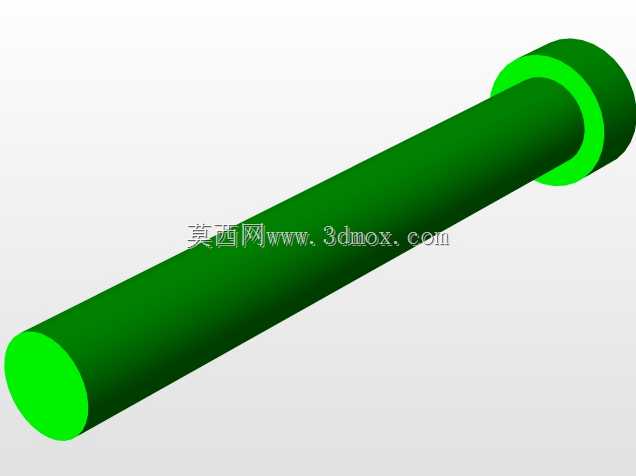

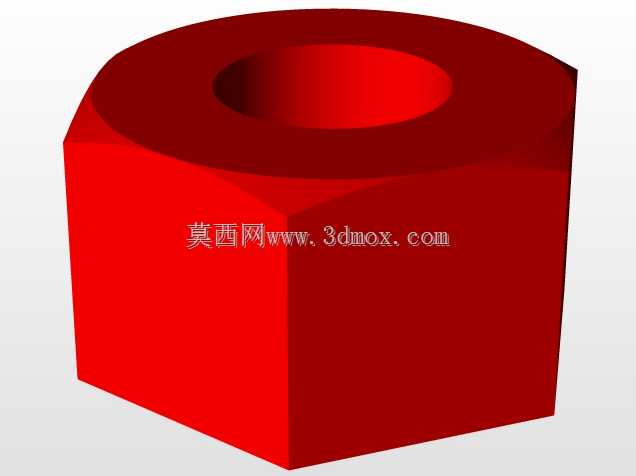

在往复式动力传递的机械结构中，十字头是连接活塞杆与连杆、将旋转运动转化为直线往复运动的核心中间构件，这类组件广泛应用于内燃机、往复泵、压缩机等需要实现运动形式转换的设备中，承担着侧向力承载、运动轨迹约束、动力传递衔接的关键作用。本次设计的十字头组件采用外方内圆的主体结构，外部六方（或四方）的棱柱结构主要用于和十字头滑套配合，在往复运动过程中沿滑道做直线导向，避免活塞杆承受侧向弯矩，有效降低活塞杆的弯曲变形风险与密封件的偏磨损耗；内部的通孔结构用于穿装活塞杆，通过端面配合或者锁紧结构实现与活塞杆的刚性连接，保证动力传递过程中无相对窜动。从设计思路来看，这类十字头的外形尺寸需要严格匹配安装滑道的内径公差，外部棱柱的对边尺寸需要按照滑套的配合公差选取，通常采用间隙配合保证往复运动顺畅，同时控制配合间隙在合理范围，避免运动过程中出现横向冲击。内部通孔的尺寸需要匹配对应规格的活塞杆直径，孔的端面需要加工出足够的平面度，保证与活塞杆轴肩或者锁紧螺母的贴合度，避免连接松动。组件的安装边界需要考虑连杆小头的连接空间，十字头与连杆的连接销孔位置需要保证运动过程中连杆摆动无干涉，销孔的同轴度、圆柱度公差需要满足销轴的转动配合要求，减少铰接部位的磨损。在实际工况中，十字头需要持续承受往复运动的惯性力、连杆传递的侧向推力，因此结构设计时需要在棱角处做合理的倒钝处理，避免应力集中，同时外部导向面需要保证足够的表面粗糙度要求，降低滑动摩擦的损耗。这类结构的建模过程需要重点关注配合面的形位公差设置，导向面与内孔的同轴度、销孔与主体轴线的垂直度都是影响实际装配后运行精度的关键参数，建模时需要提前预留加工余量的参考基准，方便后续出工程图时标注对应的公差要求。不同工况下的十字头组件尺寸差异较大，小型往复泵的十字头结构紧凑，而大型压缩机的十字头需要更大的承载面积，本次设计的结构属于中小型通用规格，适配常规功率的往复类设备，安装时需要先将活塞杆穿入内孔完成锁紧，再将连杆小头通过铰接销与十字头连接，整体装入滑套后即可完成组件的装配，调试过程中需要手动盘车检查往复运动是否顺畅，有无卡滞、偏磨的情况，确保各配合面的接触均匀。
