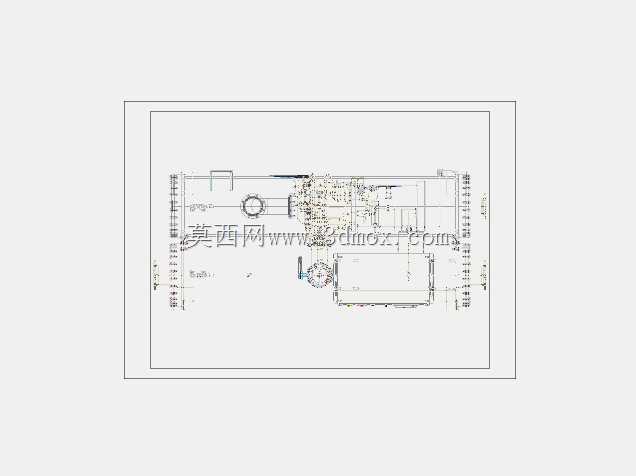

载波19XR冷冻机结构设计方案

本次呈现的是开利19XR系列离心式冷冻机的全套结构设计方案，该设备广泛应用于大型商业综合体、工业生产车间、数据中心、医药生产厂房等需要持续稳定冷源供应的场景，作为中央空调系统与工业工艺冷却系统的核心冷源主机，能够为末端空调机组、生产工艺冷却回路持续提供恒定温度的冷冻水，满足大空间环境温控、生产制程恒温冷却的核心需求。在实际应用场景中，该型号冷冻机可适配不同规模的冷量需求，既可以单机组独立运行承担中小型项目的全部冷负荷，也可以多机组并联组网，配合楼宇自控系统实现冷量的梯级调节，在部分负荷工况下保持高效运行，大幅降低长期运行的能耗成本。从产品功能特性来看，该冷冻机采用离心式压缩结构设计，相比传统活塞式压缩机组具备运行振动小、噪音低、单机制冷量大、易损部件少、维护周期长的核心优势，机组集成了压缩单元、冷凝换热单元、节流调节单元、蒸发换热单元四大核心模块，所有管路与部件的布局经过紧凑化优化，在保证换热效率与检修空间的前提下尽可能压缩整机占地面积，适配多数项目的机房安装空间要求。在设计思路层面，整套结构围绕运行稳定性与运维便捷性两个核心维度展开，压缩单元采用闭式叶轮设计，配合高精度轴承组件保证长期高速运行的可靠性，换热单元采用高效换热管束，优化冷媒与水侧的流道设计提升换热效率，同时在机组两侧预留了足够的检修操作空间，方便日常对过滤器、阀门、传感器等部件的检查与更换，管路布局采用分层排布设计，冷媒管路、冷却水管路、冷冻水管路、控制线缆桥架各自独立排布，避免不同介质管路之间的干涉，也降低后期运维的排查难度。关于外形尺寸与安装边界，该机组整体采用卧式长条形布局，底部设置统一的高强度承重底座，安装时仅需要按照底座的承重点位浇筑对应的混凝土基础即可，不需要额外搭建复杂的支撑结构，机组四周预留的安装检修空间满足行业规范要求，其中操作侧预留的空间足以满足换热管束抽芯检修的操作距离，管路接口的位置与高度统一设置在机组同侧，方便项目现场的管路对接施工，吊装点位按照整机重心分布均匀设置在底座上方，能够满足现场大型设备吊装的施工要求，避免吊装过程中出现机组变形的问题。整套结构设计充分考虑了实际项目从进场安装、长期运行到后期维护的全流程需求，能够适配多数民用与工业场景的冷源配置要求。
