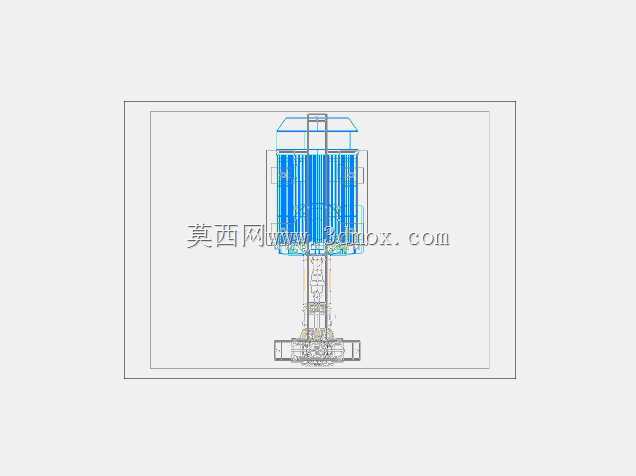

苏尔寿立式工艺离心泵结构设计

这款立式工艺泵主要面向化工、制药、精细冶金等工业生产场景中的流体输送环节，可适配洁净介质、含少量细微颗粒的工艺流体输送需求，常安装在生产装置的管廊旁、反应釜出料端、介质循环管路上，承担工艺介质的增压输送、循环回流、定量输送等核心功能，相比卧式泵能大幅节省安装占地面积，适合厂房空间紧凑、安装预留位置有限的生产场景。从功能特性来看，该泵采用立式同轴结构设计，动力端与过流端沿垂直方向排布，运行时轴向受力通过内置的推力承载结构平衡，运行振动幅度小，可适配连续长时间运行的生产工况，过流部件的流道采用顺滑过渡设计，能减少介质在泵腔内的湍流与阻力损失，提升输送效率，同时降低介质在泵腔内的残留量，适合多批次切换的生产场景，减少不同介质交叉污染的风险。在设计思路上，这款泵优先考虑了工业现场的安装与维护便利性，整体采用模块化分段结构，上部动力连接段、中部支撑段、下部过流端均可单独拆分，日常检修密封件、叶轮部件时无需拆卸整体管路连接，大幅缩短现场维护的停机时间；结构设计时充分考虑了管路受力的传导，下部进出口法兰的受力可通过中部支撑结构传递到安装基础，避免管路应力直接作用在泵轴与轴承部件上，延长核心部件的使用寿命。从安装边界来看，该泵采用下部法兰对接管路的安装方式，进出口位于泵体下部同一水平高度，安装时仅需预留垂直方向的检修空间，用于上部动力部件的吊装维护，水平方向仅需预留操作侧的扳手操作空间即可，整体安装基础仅需承载泵体自身重量与运行时的小幅振动，无需额外做重型混凝土基础，适配现有生产装置的技改加装需求，也可直接替换同参数规格的老旧立式泵，无需改动原有管路布局。泵体的轴封部位预留了多种密封方案的安装空间，可根据输送介质的腐蚀性、温度、压力参数，选配填料密封、单端面机械密封、双端面机械密封等不同密封结构，适配从常压到中压、从常温到中温的不同工艺工况，覆盖多数工业生产中的常规流体输送需求。
