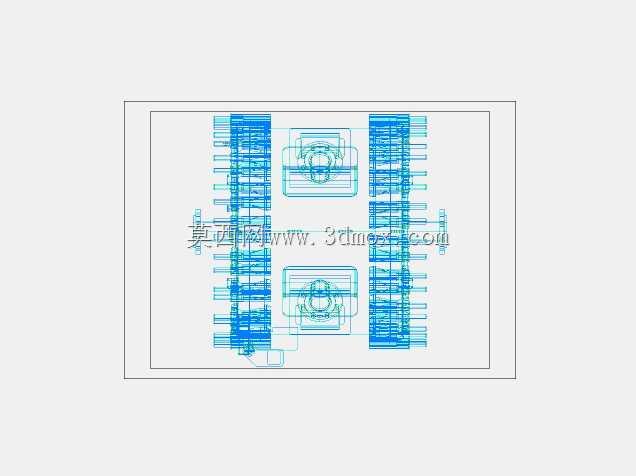

阿法拉伐螺旋板式换热设备结构设计

这款螺旋换热设备主要面向化工、食品加工、集中供热、暖通空调等需要实现流体间热量传递的工业场景，可完成液-液、汽-液等不同介质间的高效热交换，在余热回收、工艺介质温度调控、冷却冷凝等工况中承担核心换热功能，能够适配带有一定粘度、含少量颗粒的流体介质，相比传统列管换热器具备更强的抗堵塞能力与更高的换热效率。设备整体采用双螺旋流道结构设计思路，两张平行金属板卷制成两个相互隔离的螺旋通道，冷热两种介质分别在独立通道内呈螺旋状逆向流动，流动过程中可持续形成湍流状态，大幅降低传热边界层厚度，提升整体传热系数，同时螺旋流道的自清洁特性可减少介质中杂质在壁面的沉积结垢，降低长期运行的维护频次。在结构设计上，设备中心设置分隔导流结构，可将进入设备的两种流体平稳导入对应螺旋流道，避免流体短路影响换热效率；流道外侧采用密封焊接结构搭配可拆式端盖，既保证不同介质间的密封隔离，防止串液污染，也可在设备需要检修清理时拆开端盖对内部流道进行冲洗维护。设备的接口采用对称式布局设计，冷热介质的进出口分别布置在设备壳体的外侧与中心位置，可适配常规工业管道的对接安装需求，安装边界预留了足够的法兰对接操作空间，设备整体外形为立式圆柱结构，占地面积远小于同等换热功率的列管换热器，可适配厂房内狭小的安装空间，安装时仅需做好基础固定与管道法兰对接即可投入使用，无需额外搭建复杂的支撑结构。在功能特性上，该设备可实现两种介质的全逆流换热，末端传热温差可低至1摄氏度左右，能够最大程度回收介质中的低品位余热，在低温差换热工况下具备显著的性能优势；螺旋流道的等截面设计可让介质流速保持均匀，避免局部流速过低导致的结垢或流速过高造成的壁面冲蚀，延长设备整体使用寿命；设备整体结构紧凑，单位体积内的换热面积远高于传统管壳式换热器，可在有限的安装空间内实现更大的换热功率，帮助用户压缩换热站的建设空间与基建成本。
