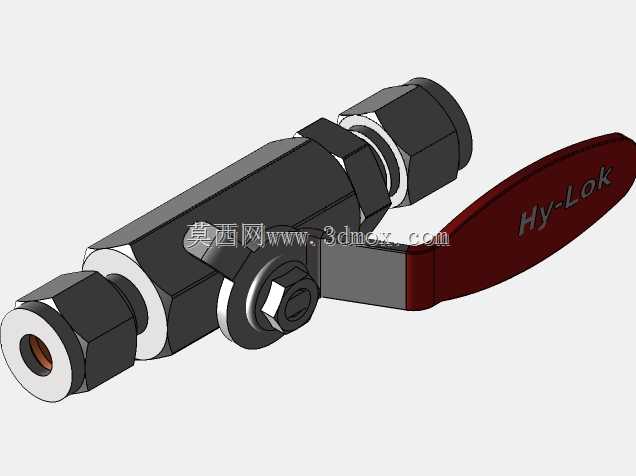

海乐BVH系列卡套式液压球阀结构设计

这款卡套式手动球阀主要应用于中小通径的液压系统、高压流体输送管路、实验室气路以及特种流体测控场景中，承担管路通断控制、介质流向截断的核心作用，在液压站配套、半导体特气输送、高压检测设备、小型液压工装的管路布局中十分常见，尤其适合需要频繁手动启闭、要求连接密封可靠无泄漏的管路节点。产品采用两端卡套式连接结构，无需额外焊接或攻丝，安装时仅需将对应外径的硬管插入接头端，拧紧锁紧螺母即可通过卡套的卡紧变形实现管路密封与固定，大幅降低现场安装的操作难度，也避免了焊接带来的管路变形、焊渣残留等问题，适配不锈钢硬管、硬质尼龙管等多种常规管路材质。阀体整体采用锻造一体式结构设计，流道为直通式等径结构，介质流通时的压损极小，不会出现介质滞留、流道突变导致的紊流问题，适配洁净流体、高压液压油、惰性气体等多种介质的输送控制。手柄采用加长杠杆式设计，操作时的力矩传递更顺畅，仅需较小的手部施力即可实现阀门的90度快速启闭，手柄表面做了防滑标识处理，开关位置的辨识度高，操作人员可直观判断阀门的通断状态，避免误操作。设计阶段充分考虑了安装边界的适配性，阀体整体为紧凑型六角轮廓，相邻管路的安装预留空间小，在密集排布的阀组、集成阀岛中也能顺利完成安装与操作，不会和周边管路、接头产生干涉；两端卡套接头的同轴度经过严格校核，安装后管路不会出现偏斜、别劲的问题，长期高压工况下也能保证密封可靠性。球体与密封座采用硬密封加软密封的复合密封结构，低压工况下依靠软密封实现零泄漏，高压工况下金属密封面贴合承压，可覆盖从真空到数十兆帕的宽压力工况区间，阀杆部位采用多重密封圈防冲出设计，即使在频繁启闭、压力波动的工况下，也不会出现阀杆外漏、介质溢出的问题。整体结构没有易损的外露小零件，日常使用中仅需定期检查手柄紧固状态即可，维护成本极低，适配长期无人值守的管路系统使用。
