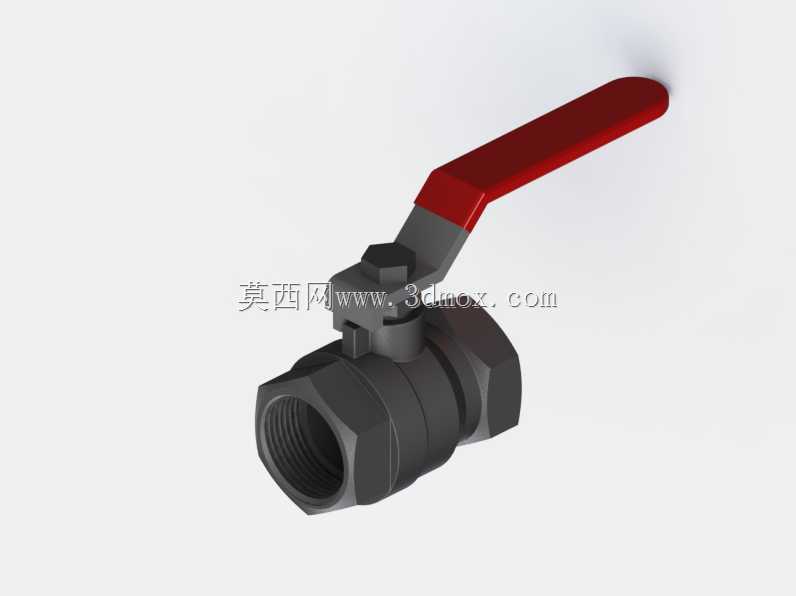

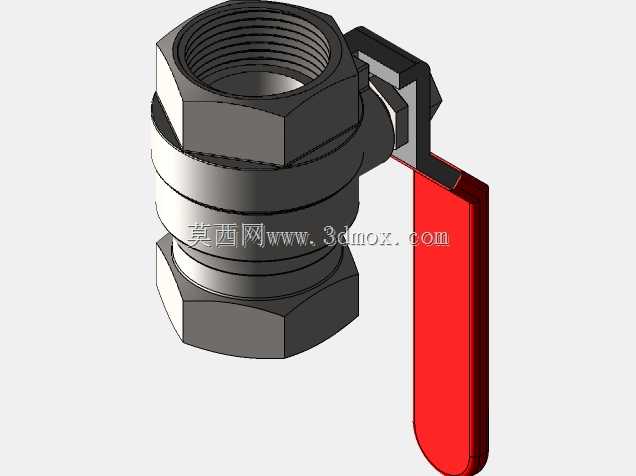

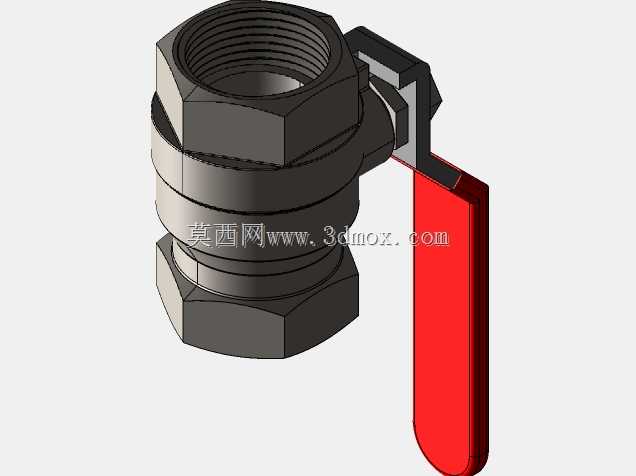

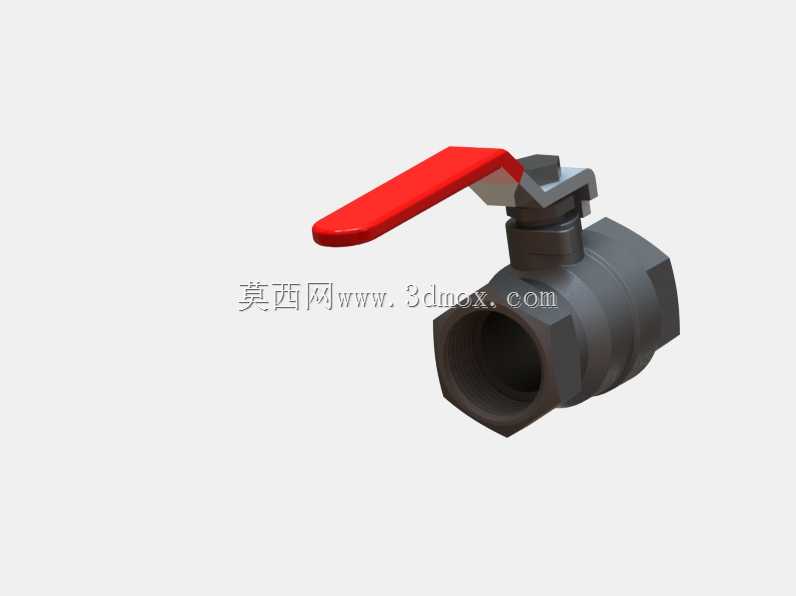

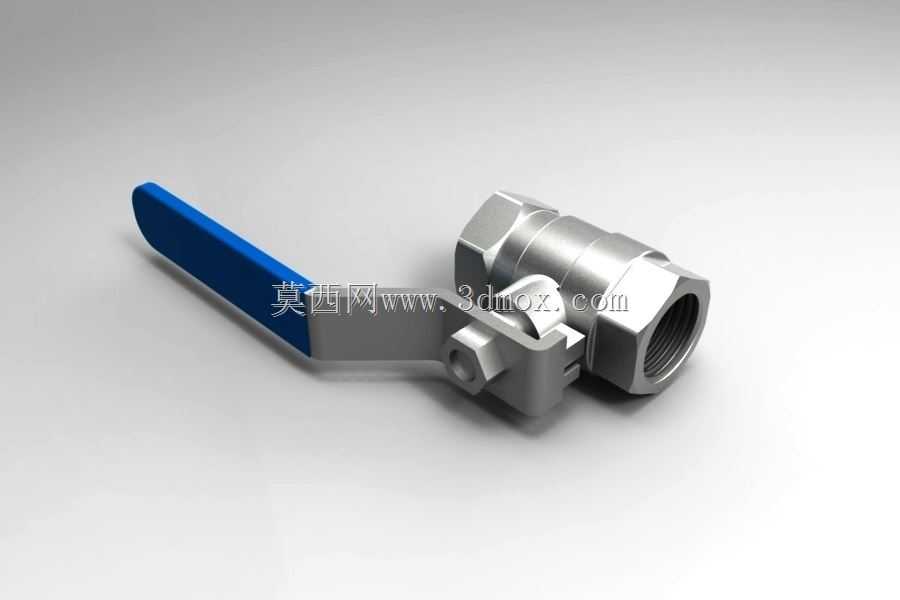

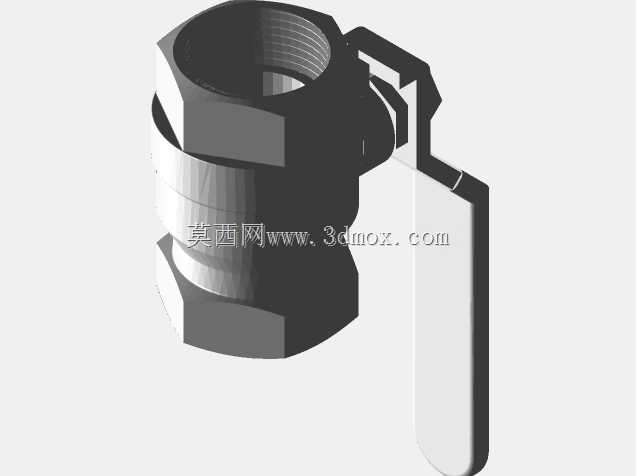

一寸BSP内螺纹手动球阀结构设计

这款一寸BSP规格的手动球阀，主要应用在民用给排水、小型工业流体输送、暖通空调管路、低压气动系统等场景中，作为管路通断控制的核心元件，承担着截断或导通管路内介质的作用，适配水、轻质油品、低压气体等多种常规流体介质的输送管控需求。在实际工况中，这类球阀常被安装在管路分支节点、设备进出水口位置，方便日常检修时截断局部管路，无需关停整个系统的介质供给，大幅降低运维操作的复杂度。产品采用经典的浮动球结构设计思路，球体与阀座之间依靠介质压力实现密封贴合，低压工况下也能保证可靠的密封效果，避免介质渗漏问题。操作端采用加长杠杆式手柄，借助杠杆原理降低操作力矩，操作人员无需额外工具即可轻松完成90度旋转操作，实现阀门的全开或全关，手柄表面做了防滑包覆处理，沾附油污或水渍时也不会出现打滑脱手的情况。阀体采用六角外形结构设计，安装时可以使用普通活动扳手夹持固定，无需定制专用工装，两端的BSP内螺纹接口符合通用管螺纹标准，能够直接和同规格的外螺纹管路、接头快速对接，安装边界清晰，不需要额外预留过大的操作空间，适配狭小管路排布场景的安装需求。流道采用全通径设计，介质通过时的流阻极小，不会产生明显的压力损失，也不容易滞留介质杂质，长期使用也不会因为杂质堆积造成密封面磨损。阀杆部位设置了多重密封结构，在频繁开关操作的情况下也能避免阀杆位置出现外漏问题，整体结构紧凑，零部件数量少，后期拆解维护更换密封件十分便捷，不需要复杂的专用工具即可完成检修作业。在日常使用中，这款球阀的开关状态辨识度极高，手柄与管路方向平行时为全开状态，垂直时为全关状态，现场巡检人员可以快速判断阀门工作状态，避免误操作带来的管路运行风险。
