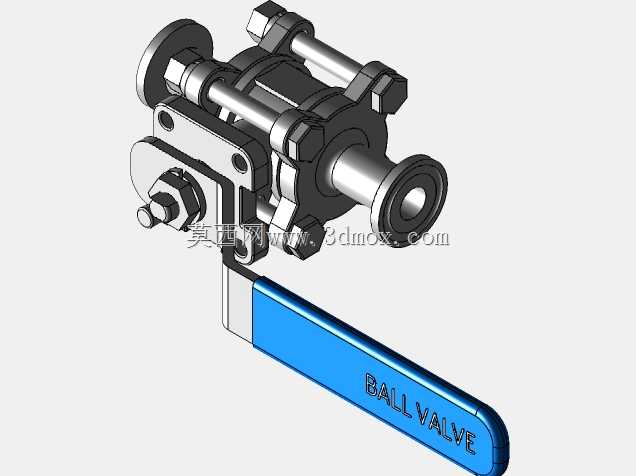

小口径卡箍式卫生级手动球阀结构设计

这款卡箍连接的小通径卫生球阀，主要面向食品加工、生物医药、乳制品酿造、洁净饮品生产等对管路卫生等级有严苛要求的流体输送场景，是洁净管路系统中控制介质通断的核心控制部件，能够在不破坏管路洁净环境的前提下，快速完成管路介质的导通与截断操作，适配洁净工况下频繁开关、定期拆洗维护的使用需求。在实际生产场景中，这类阀门常安装在物料输送管路、CIP清洗管路、纯化水输送管路的节点位置，相比普通螺纹或法兰连接的球阀，卡箍快装结构无需复杂的螺栓紧固操作，拆装时仅需松开卡箍即可完成阀门的拆卸与复位，能够大幅缩短管路清洗、设备维护的耗时，避免连接缝隙残留物料滋生细菌，完全符合食品、医药行业的卫生管控标准。从功能特性来看，这款球阀采用直通式流道设计，介质流经阀门时无明显滞留死角，流道内壁光滑过渡，不会出现物料积存、结垢的问题，能够保证输送介质的洁净度；手柄采用加长防滑结构，操作时力矩传递顺畅，开关定位清晰，手柄上的标识能够直观反馈阀门的开关状态，避免现场操作出现误判；阀杆部位采用多重密封结构，能够有效防止介质外漏，同时避免外部环境的污染物进入管路内部，适配有一定压力的洁净流体输送工况。在设计思路上，这款产品优先考虑卫生性与拆装便捷性，整体结构采用无外露螺纹、无卫生死角的设计，所有与介质接触的部件表面都做了高光洁度处理，能够耐受常规的酸碱清洗液冲刷与高温灭菌工况；连接端采用标准快装卡箍接口，能够与同规格的卫生级管路、弯头、罐体接口直接适配，无需额外加工转换接头；整体结构紧凑，阀体采用三段式螺栓拉紧结构，装配时能够精准对齐阀芯与密封件的位置，保证密封性能稳定，同时在维护时可以快速拆解更换密封件，延长阀门的整体使用寿命。从安装边界来看，这款0.5英寸通径的球阀整体轴向尺寸紧凑，安装时预留的操作空间较小，手柄转动范围内无其他管路部件干涉即可完成安装，卡箍连接的方式允许阀门在安装时做小角度的角度调整，降低管路预制的精度要求，适配现场复杂的管路排布场景，能够在狭小的设备夹层、罐体周边管路中完成安装固定，不会占用过多的设备安装空间。
