双翘街头滑板SolidWorks设计模型

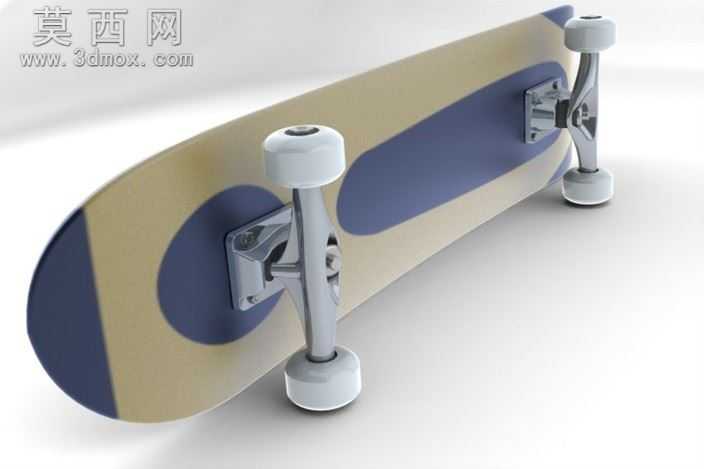

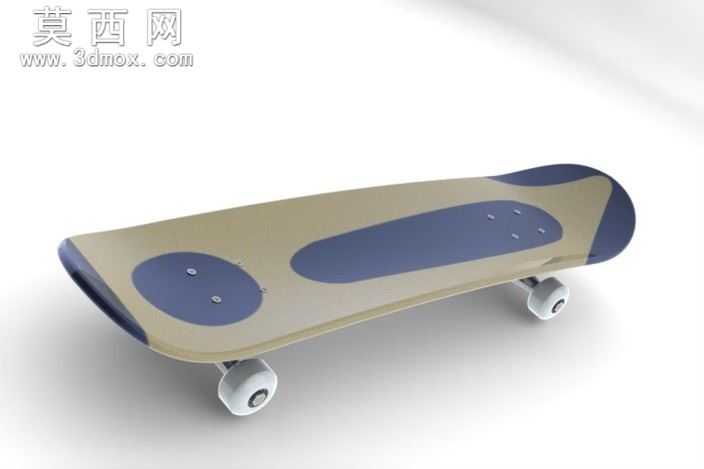

本滑板三维模型采用SolidWorks2010完成全参数化建模，建模过程严格遵循专业双翘滑板的真实结构比例，从板面弧度到支架转轴角度均参考实体滑板的工程参数设定，完成建模后通过内置渲染模块输出了写实级的效果展示图。模型整体分为板面、支架、轮组三个核心装配模块，各模块间保留了真实的装配约束关系，可直接用于运动仿真验证。板面建模阶段，先通过样条曲线勾勒出双翘板头尾上翘的轮廓线，再通过放样曲面生成带有脚窝凹陷的板体基础曲面，加厚处理后得到厚度均匀的板体实体，板面上的装饰色块采用曲面分割+外观赋色的方式实现，还原了拼色设计的视觉效果，板面边缘做了符合真实工艺的圆角过渡处理，避免锐边结构。支架部分采用多实体建模方式完成，分别构建了底座、桥钉、主桥钉、转向轴、侧螺母等独立零件，还原了滑板支架可转向的铰接结构，金属支架部分赋予了抛光铝合金材质，通过调整反射率与粗糙度参数，模拟出金属支架的磨砂金属质感，支架与板面的连接位置预留了标准的桥钉安装孔位，符合真实滑板的装配逻辑。轮组部分包含四个聚氨酯滑板轮与配套轴承，轮子建模时还原了轮面的微弧接触面与轴承安装腔结构，轮子赋予半哑光的白色聚氨酯材质，轴承部分赋予金属钢材质，轮组与支架轴之间保留了转动自由度约束。整个模型的建模思路从整体装配关系出发，先确定各部件的安装基准面，再逐个完成零件细节设计，所有特征均保留完整建模历史，可根据需求修改板面尺寸、支架高度、轮子直径等参数，适配不同玩法的滑板设计需求，模型同时导出了STEP、IGES、STL等通用格式，可导入其他三维软件进行二次编辑或3D打印验证，渲染阶段通过添加环境光遮蔽效果，突出了各部件的结构层次，让整体展示效果更贴近真实滑板的实物质感。
