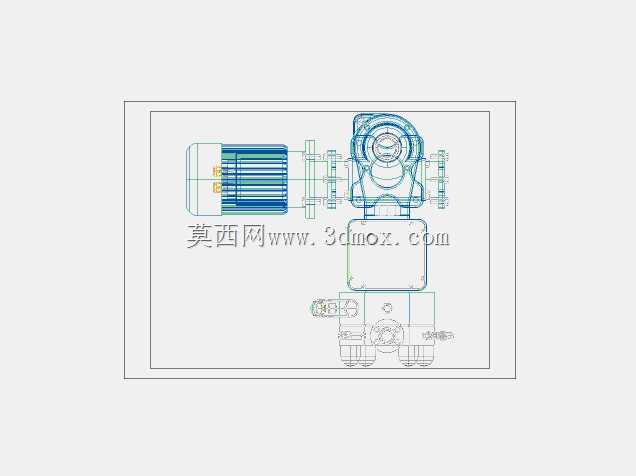

工业流体输送加药泵结构设计方案

这款加药泵主要面向水处理、化工制程、环保消杀等需要精准定量投加流体介质的工业场景，在市政污水处理厂的药剂投加工段、循环冷却水系统的水质调节环节、化工生产的反应原料精准配比工位、饮用水净化的消毒药剂添加流程中都能发挥核心作用，可稳定完成腐蚀性药剂、絮凝剂、阻垢剂、消毒原液等各类流体的定量输送，避免人工投加带来的剂量误差与安全风险，保障整套工艺系统的运行稳定性。从实际功能来看，该泵组集成了动力驱动、流体增压、计量调节、管路对接四大核心模块，驱动端采用卧式动力单元直连传动结构，省去了复杂的中间传动部件，既降低了运行过程中的动能损耗，也减少了后续运维的拆装难度；泵头部分采用容积式工作结构设计，可通过调节行程参数精准控制单次流体输出量，投加精度可稳定控制在工艺允许的误差范围内，适配不同流量需求的投加工况；进出液端预留了标准管道对接接口，可直接匹配工业现场常用规格的输送管路，无需额外制作非标转接头，降低现场安装的改造成本。在设计思路上，整套模型采用模块化拆分逻辑，将驱动单元、传动腔体、泵头组件、安装底座分别做独立结构设计，既方便生产环节的分部件加工与质检，也便于使用过程中易损件的快速更换；整体结构布局充分考虑工业现场的安装空间限制，驱动单元与泵头沿水平方向同轴排布，最大限度压缩了设备的横向占用尺寸，安装底座预留了通用规格的固定孔位，可直接固定在混凝土基础或钢制支架上，安装边界充分适配常规工业泵房的预留空间，无需对现有安装场地做大规模改造。外形设计上充分考虑工业场景的使用需求，整体结构做了规整化处理，外部无突出的尖锐结构，避免现场运维人员磕碰受伤；各连接部位的密封结构做了冗余设计，可适配轻度腐蚀性药剂的输送需求，减少日常使用中的跑冒滴漏问题；传动腔体外部预留了观察与维护窗口，无需完全拆解设备即可检查内部传动部件的磨损情况，大幅降低日常巡检的工作量。整套结构的尺寸参数充分匹配常规工业管道的中心高度，对接管路时无需额外做高低调整，可直接与现场现有管路系统完成对接，有效缩短现场安装的施工周期。
