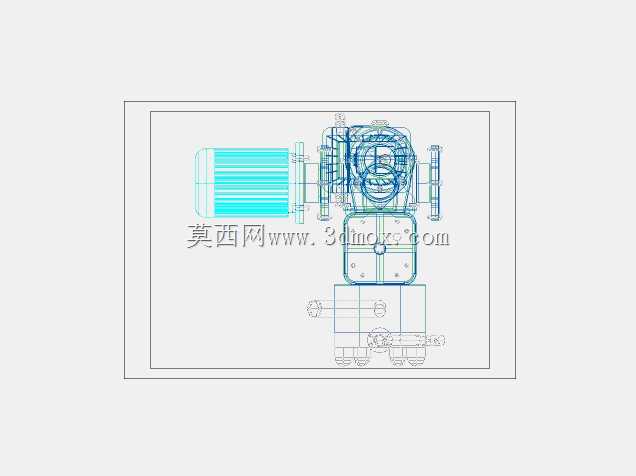

高精度计量泵三维结构设计方案

这款计量泵的三维结构设计，核心面向需要精准控制流体输送流量的工业场景，在化工药剂投加、食品配料定量输送、水处理药剂精准加注、制药工艺原料配比等场景中，这类设备是保障工艺参数稳定的核心执行部件，能够在高压、低脉动的工况下持续稳定输出定量流体，避免因流量偏差导致的工艺失效、原料浪费或成品质量不达标问题。从实际用途来看，该计量泵可适配多种腐蚀性、磨蚀性或高粘度流体的输送需求，通过调整行程长度或往复频率，能够在0-100%的流量范围内实现无级调节，定量精度可控制在±1%以内，完全满足连续化生产工艺中对流体配比的严苛要求。从产品功能特性来看，该结构采用动力端与液力端分离的模块化设计，动力端集成了驱动电机、减速传动机构、曲柄连杆往复机构，将电机的旋转运动转化为柱塞的直线往复运动，传动部件采用密闭油浴润滑结构，能够有效降低运动部件的磨损，延长设备连续运行的寿命；液力端则包含泵头、单向阀组、密封组件、柱塞结构，进出液单向阀采用导向式锥面密封结构，可有效避免流体回流，保障计量精度，密封组件采用多级复合密封结构，既能防止输送介质泄漏，也能阻挡传动端润滑油进入液路污染介质。在设计思路上，这款模型优先考虑了设备的安装适配性与维护便捷性，整体采用卧式安装布局，驱动电机与泵体采用同轴直连结构，大幅缩减了设备的整体占地面积，安装底座预留了标准化的螺栓固定孔位，可适配多数工业现场的安装台面；液力端的泵头采用快拆式连接结构，无需拆解动力端即可完成单向阀、密封件的更换与维护，大幅降低现场运维的时间成本。从外形尺寸与安装边界来看，该模型的整体长宽高比例适配常规工业管道的安装高度，进出液接口采用标准法兰连接尺寸，可直接对接同通径的工业管道，设备运行时的往复运动部件全部设置在密闭壳体内部，无外露运动风险点，安装时仅需预留侧面维护操作空间即可，无需额外设置安全防护围挡，能够适配紧凑化的生产线布局需求。整体结构的受力经过优化，传动部件的载荷分布均匀，可在额定工况下长期稳定运行，避免出现偏磨、振动过大等问题。
