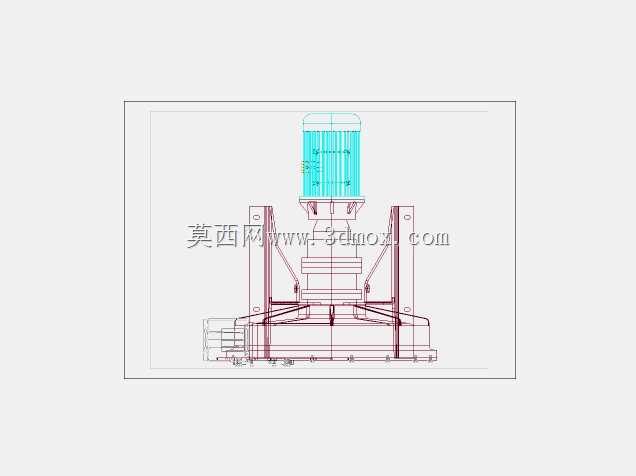

布雷德尔SPX蠕动泵结构设计方案

这款蠕动泵主要面向高磨损性、高腐蚀性流体的输送场景，在市政污水处理、化工浆料输送、食品酱料灌装、矿业尾矿输送等工况中都有广泛应用，能够稳定输送含有固体颗粒、纤维杂质的流体介质，不会出现常规叶轮泵的堵塞、叶轮磨损过快问题，也不会因为介质腐蚀导致泵体内部元件快速失效，适配多种复杂工业流体输送需求。设备核心工作原理是通过压辊交替挤压泵体内的弹性软管，让软管内部形成连续负压完成流体抽吸，再通过压辊的推进作用将流体稳定推送至出口端，整个输送过程中流体仅与软管内壁接触，不会接触泵体的其他金属结构部件，既避免了流体对泵体结构的腐蚀，也杜绝了泵体结构污染输送介质的问题，完全满足卫生级输送、强腐蚀介质输送的双重要求。在功能设计上，这款蠕动泵采用立式直连驱动结构，上部驱动单元与下部泵头直接对接，省去了中间传动的联轴器、皮带轮等冗余结构，既缩小了设备整体占地空间，也降低了传动过程中的动力损耗，传动效率相比分体式蠕动泵提升15%以上。泵头两侧设置了对称的支撑导向结构，能够在压辊运转过程中保持压合力度均匀，避免软管局部受力过大出现过早磨损的问题，同时支撑结构预留了快速拆装的操作空间，更换软管时不需要完全拆解泵头，单人即可在短时间内完成软管更换作业，大幅降低设备维护的时间成本。设计过程中重点考量了安装边界与适配性，设备底部采用方形安装底座，底座上预留了标准规格的螺栓安装孔位，能够直接适配常规工业设备安装平台的固定要求，不需要额外加工定制转接底座。设备整体重心沿驱动轴垂直分布，运转过程中振动量极低，不需要额外浇筑厚重的混凝土安装基础，普通钢制平台即可满足安装固定要求。进出口管路采用对称布局设计，能够根据现场管路走向调整进出口方向，适配不同的管路排布场景，避免现场安装时出现管路弯折、对接错位的问题。同时驱动单元外部设置了防护壳体，能够阻挡生产现场的粉尘、飞溅液体侵入驱动部件内部，延长驱动单元的使用寿命，适配多粉尘、潮湿的恶劣生产工况。
