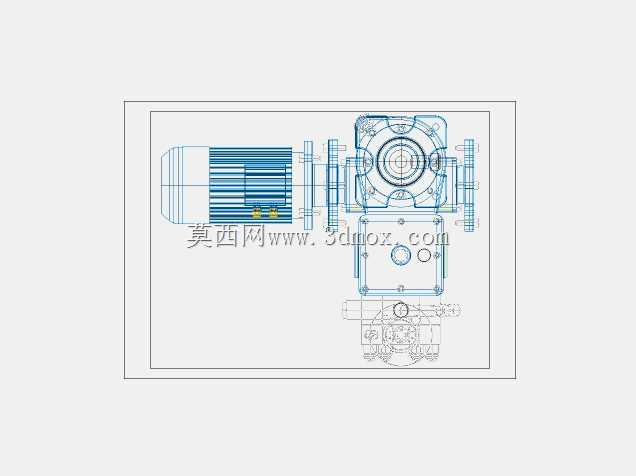

电机驱动隔膜式计量泵结构设计

这款计量泵主要面向高精度流体输送场景，在化工药剂投加、水处理药剂配比、食品加工辅料定量加注、实验室试剂精准输送等工况中承担核心定量给料作用，能够在不同压力工况下维持稳定的输出流量，避免传统输送设备流量波动导致的配比失准问题，保障生产流程中物料添加的一致性。从功能特性来看，该计量泵采用电机直连减速传动结构，动力端通过蜗轮蜗杆组件将电机的高速旋转转化为柱塞端的往复直线运动，配合隔膜结构将传动端与输送介质完全隔离，既可以输送常规水性流体，也能适配带有轻微腐蚀性、含微小固体颗粒的介质，避免传动部件被介质侵蚀磨损，大幅延长设备的连续运行周期。在设计思路上，整体结构采用模块化布局，驱动电机、减速箱体、泵头单元沿轴向依次排布，各单元通过法兰止口定位连接，既保证了传动同轴度，也方便后期针对不同流量需求更换对应规格的泵头组件，无需改动整体安装基座；传动腔内部预留了充足的润滑油存储空间，蜗轮蜗杆啮合面、往复运动的十字滑块部位都能得到持续润滑，降低运动副的磨损速率，同时箱体上设置了透明油位观察窗，运维人员无需拆解设备即可快速掌握润滑油状态。从安装边界来看，驱动端采用标准卧式电机安装尺寸，底部安装脚座的孔位间距、孔径都适配常规工业泵的安装基座标准，泵头的进出口采用内螺纹连接接口，对接常规工业管路无需额外定制转接头；整体轴向长度控制在紧凑范围内，在小型加药装置、集成式水处理设备内部安装时不会占用过多布局空间，同时泵头部位预留了排气螺塞位置，首次启动时可以快速排净泵腔内部空气，避免气缚现象导致的流量不足问题。设备的行程调节机构集成在减速箱体侧方，调节旋钮带有清晰的刻度标识，操作人员可以根据实际需求在设备运行状态下微调输出流量，调节过程中传动部件运行平稳，不会出现卡顿或流量突变的情况，隔膜部位设置了限位防护结构，避免行程超差导致隔膜过度拉伸破损，提升设备运行的可靠性。
