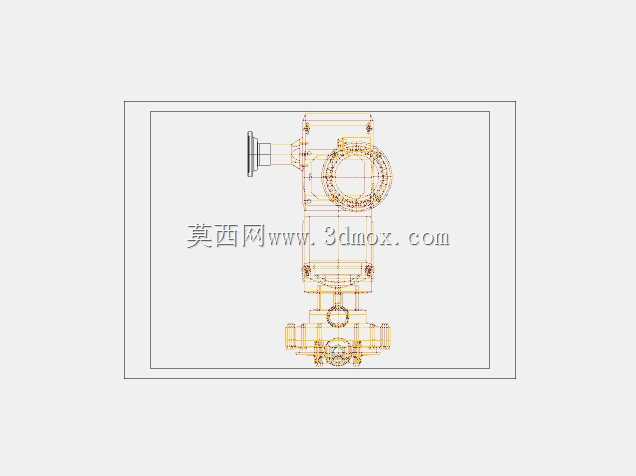

工业流体输送管路加药泵结构设计

这款加药泵主要面向工业水处理、化工制程、市政给排水、循环水系统等场景的药剂精准投加工序，是流体管路系统中实现定量介质输送的核心功能部件，可精准完成絮凝剂、阻垢剂、缓蚀剂、酸碱调节剂等各类工业药剂的定比例投加，保障整套流体处理系统的运行稳定性与工艺参数达标。在实际生产场景中，该泵体可适配不同压力等级的工业管路，既能够对接大流量循环水主管路做连续药剂投加，也可接入小型实验管线、分支工艺管路做微量精准给药，适配从民用供水处理到大型化工制程的多类投加需求。从功能特性来看，该泵体采用立式集成结构设计，将动力传动腔、药剂计量腔、管路连接端口做一体化整合，减少了外接管路的冗余连接点，有效降低药剂跑冒滴漏的风险；泵体的进出液接口采用同轴侧置与底置结合的布局，可适配水平走向、垂直走向的不同管路排布，无需额外加装转角连接管件即可完成现场安装对接。设计过程中重点考量了泵体内部流道的顺滑过渡，避免药剂在腔体内残留沉积，尤其适配含有微小固体颗粒的混悬类药剂输送，减少长期运行后的流道堵塞风险；传动部件与过流部件采用密封腔完全隔离设计，避免药剂渗漏侵蚀传动结构，延长设备整体的无故障运行周期。从安装边界来看，该泵体的整体外形紧凑，立式安装的占地面积较小，底部法兰接口可直接对接管路预设的法兰盘，侧部接口可通过标准管件快速对接药剂输送管线，安装时预留的操作空间仅需覆盖泵体侧面的调节端即可，无需为设备预留过大的检修场地；泵体的整体重心沿安装轴线垂直分布，运行过程中的振动幅度较小，无需额外做重型减震基座即可稳定运行，适配老旧管线改造、紧凑型车间布局等安装空间受限的场景。在结构细节上，泵体的连接部位均采用标准紧固件做锁紧固定，日常维护时可快速拆解过流腔做清洁或易损件更换，无需将整个泵体从管路上完全拆卸，大幅降低现场运维的工作量与停机时长；泵体的外部轮廓做了圆弧过渡处理，没有尖锐凸起结构，可避免现场操作人员巡检、维护过程中发生磕碰损伤，符合工业设备的安全设计要求。
