在线生产管路用集管分配装置

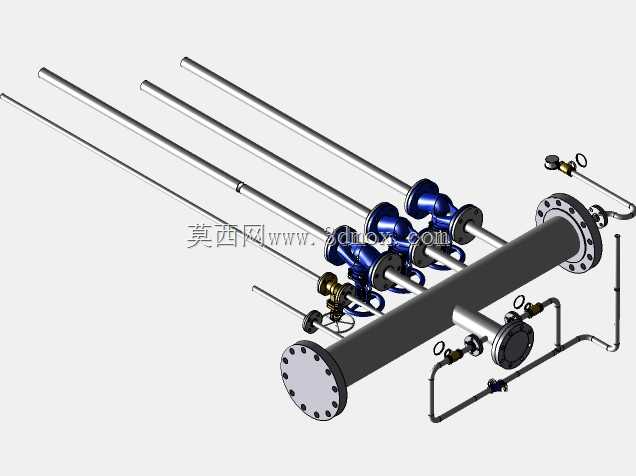

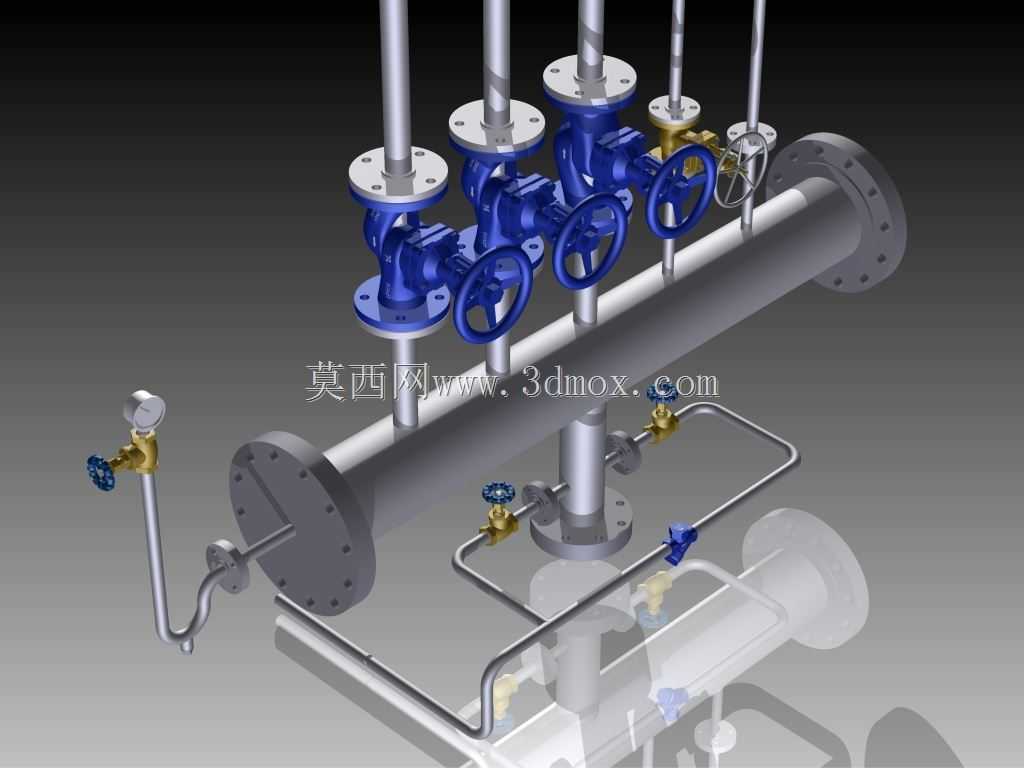

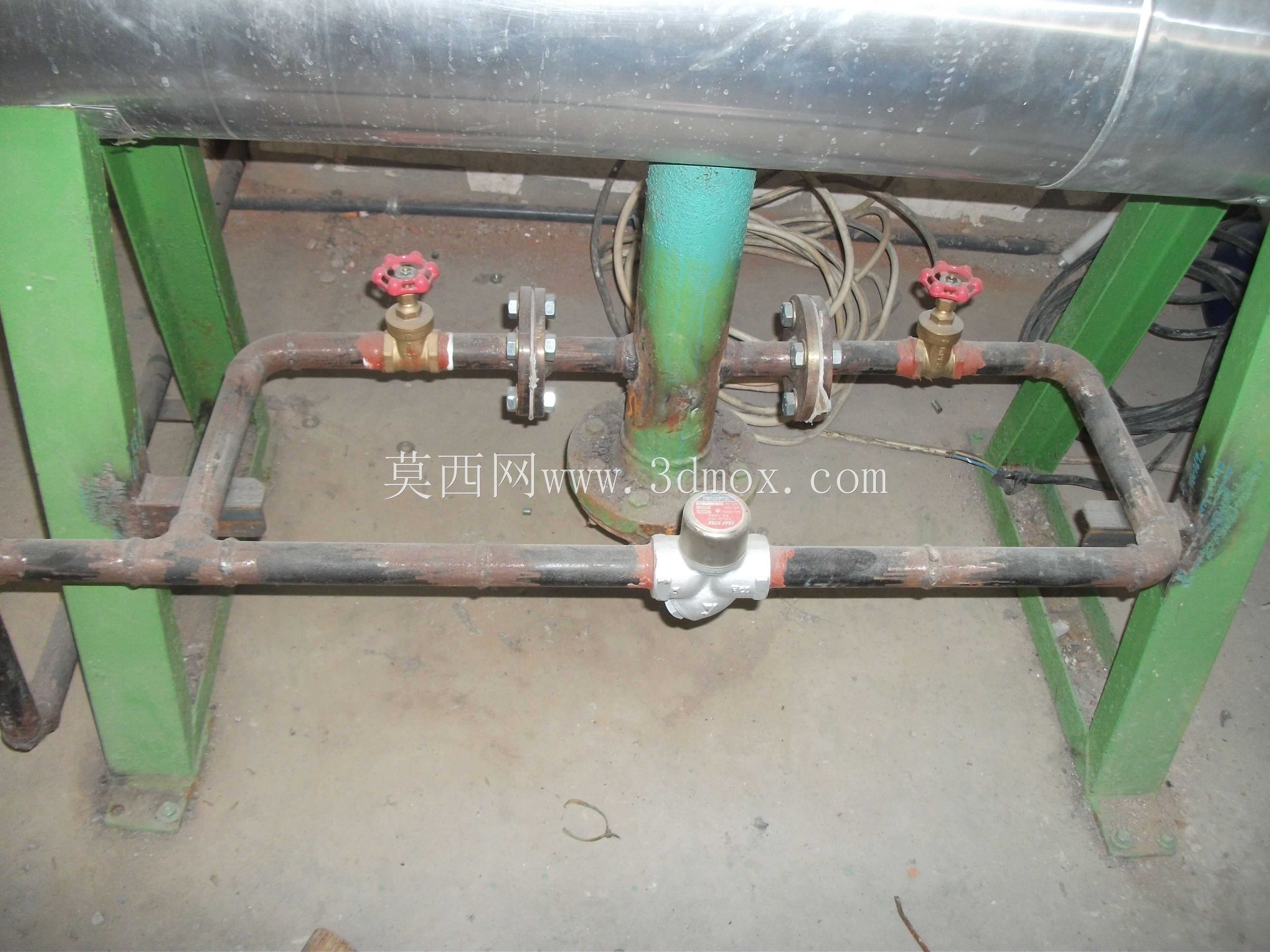

该集管分配装置主要应用于连续化工业生产的流体输送工段，可在化工、食品加工、制药、热力供应等多类生产场景中承担介质分流、压力调控与支路通断控制的核心作用，是生产管路系统中实现单路输入、多路输出的关键集成部件，能够替代零散拼装的管路连接结构，大幅降低现场管路排布的施工难度，减少管路接头处的泄漏风险。装置主体采用卧式圆柱形集管筒体结构，筒体两端采用标准法兰结构作为主通路连接端，可直接与上下游主工艺管道通过螺栓紧固对接，安装时需预留筒体轴向长度1.2倍的操作空间，用于法兰对位、螺栓紧固以及后期密封垫片更换作业，筒体径向预留的多组支路接口沿筒体轴向等距排布，可根据实际生产的支路数量需求匹配对应接口规格，无需额外在主管道上开孔焊接，有效避免现场焊接带来的管道变形、焊渣残留等问题。每路支路上均集成了手动截止阀与压力检测接口，操作人员可通过手轮旋转调节支路的介质通断与开度大小，配合旁接的压力表实时监测支路压力状态，精准控制各支路的介质流量与压力参数，满足不同生产工位的介质供给需求；装置下部设置的旁路细管组件可实现筒体底部的排污、泄压与取样功能，在设备停机维护时可快速排净筒体内残留的介质，避免残留介质沉积堵塞管路，也可在生产过程中通过取样接口抽取介质样本，实时监测生产过程中的介质参数。设计过程中充分考虑了管路的应力分布特性，所有支路接口均采用径向垂直排布方式，减少介质在分流过程中的湍流阻力，阀门与筒体的连接段预留了足够的操作间距，保证相邻阀门的手轮操作互不干扰，同时整体结构采用对称式布局，重心沿筒体轴线分布，安装时仅需对筒体两端的法兰做支撑固定即可保证整体结构稳定性，无需额外设置复杂的支撑托架，有效降低安装成本与空间占用。装置的密封点位均采用标准密封面结构，可适配不同压力等级的密封垫片，满足从常压到中压工况的流体输送需求，所有操作部件的布置高度均符合人体工程学要求，操作人员站立即可完成所有阀门的调节与压力表读数操作，无需额外登高或俯身作业，提升日常操作的便捷性与安全性。
