集成式工业冷水机组撬装管路结构设计

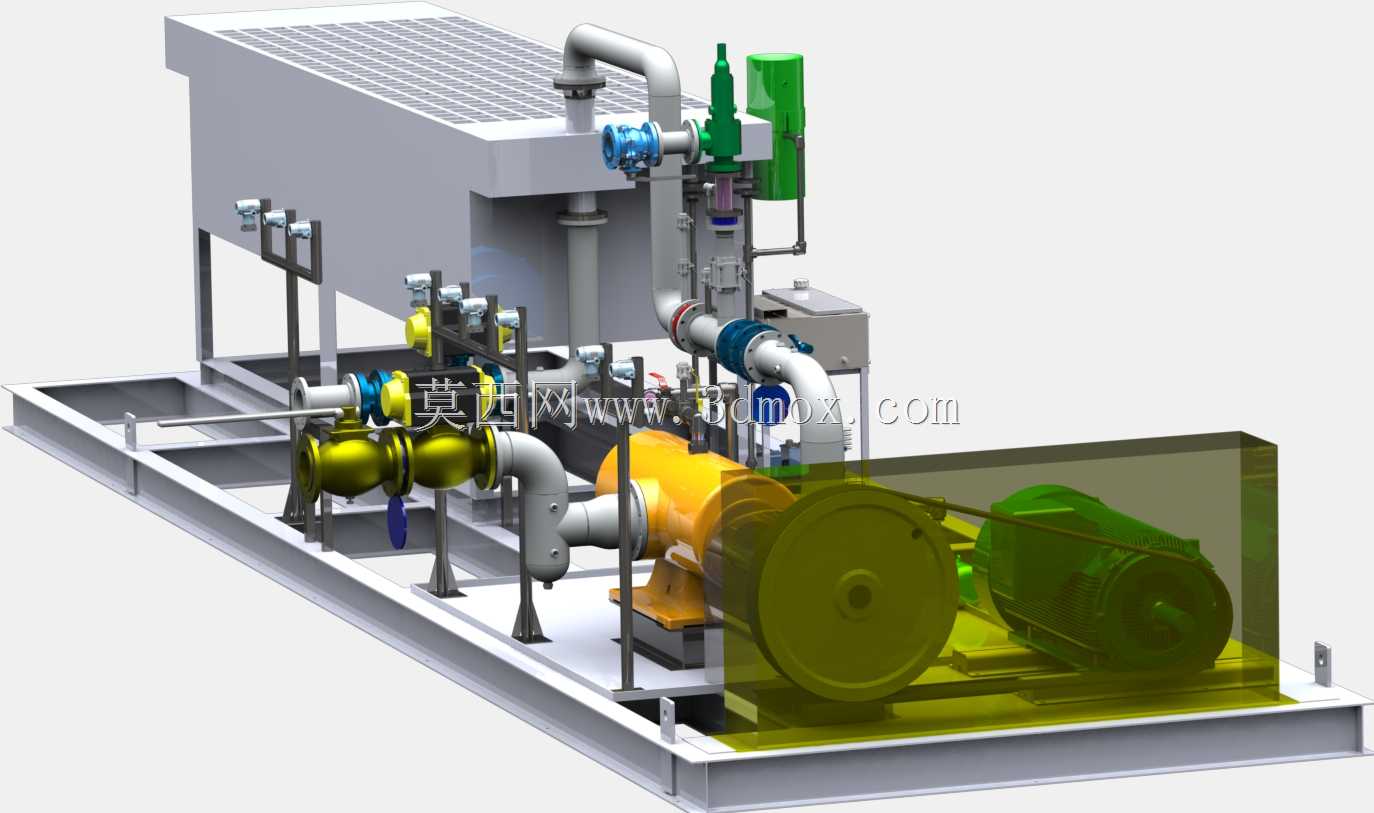

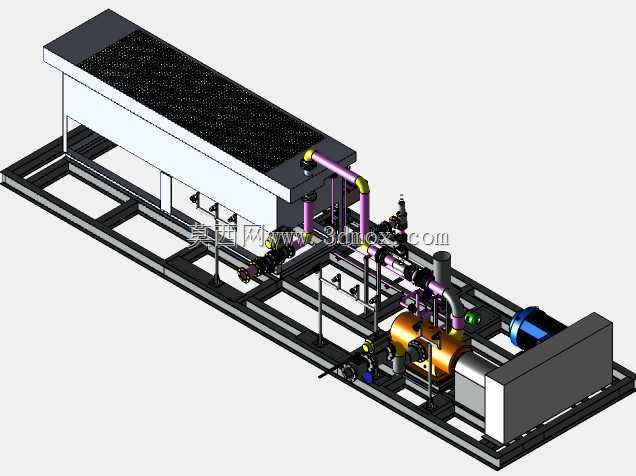

该撬装式冷水机组结构主要面向工业生产场景中的工艺冷却需求，可广泛应用于注塑生产、化工反应、电子制造、食品加工等需要稳定低温冷却介质供给的生产环节，作为整套冷却系统的核心集成单元，承担着循环冷却水降温、稳压输送、杂质过滤的核心功能，能够为前端生产设备提供温度、压力稳定的冷却水源，避免生产设备因过热出现精度下降、部件损耗、生产中断等问题。整套结构采用撬装集成化设计思路，将冷却换热单元、循环泵组、管路阀门、安全附件、动力驱动部件全部整合在统一的钢制底座框架上，无需现场进行分散部件的管路拼接与定位校准，仅需完成进出水口对接与动力线路接驳即可投入使用，大幅缩短现场安装施工周期，降低现场安装的管路错接、密封失效等风险。从功能布局来看，上部的换热单元承担循环水与冷却介质的热交换功能，侧部配置的安全阀、压力检测部件可实时监控管路内部压力状态，超压状态下可自动泄压保障运行安全；管路上配置的多组球阀可实现不同管路支路的通断控制，方便后期运维过程中单独隔离某一部件进行检修，无需排空整个系统的冷却介质；下部的泵组与驱动电机采用同轴直连布局，减少传动环节的能量损耗，泵体进出口配置的软连接结构可吸收设备运行过程中产生的振动，避免振动沿管路传递产生噪音与管路疲劳损伤。设计过程中充分考虑了安装边界与运维空间，底座框架采用标准型钢焊接成型，底部预留了叉车搬运孔位与吊装固定点，方便设备在厂区内的转运与就位；各操作阀门、检测仪表均布置在人员站立可触及的高度区域，日常巡检时无需登高或探入设备内部即可完成状态查看与操作；转动部件外侧设置了半透明安全防护罩，既可以直观观察部件运行状态，又能避免人员误触转动部件引发安全事故。管路走向采用沿框架边缘排布的设计，尽可能减少弯头数量降低管路流阻，同时预留了足够的管间距，方便后期对管路焊缝、法兰连接位置进行密封检查与维护，整体结构紧凑规整，在有限的底座空间内实现了全部功能单元的合理排布，兼顾了运行效率、安装便捷性与运维便利性。
