小型储油容器配套磁翻板液位检测装置

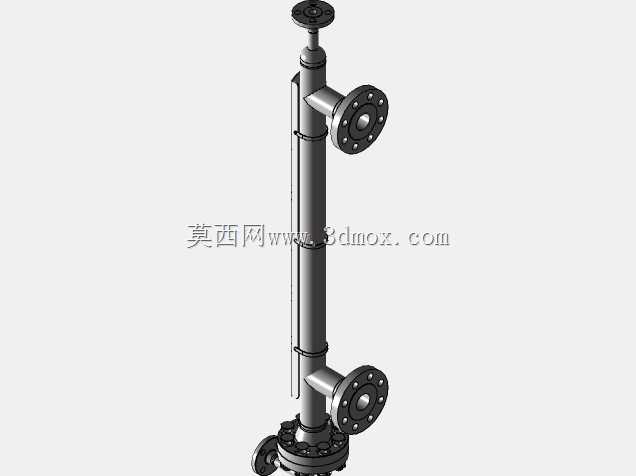

这款液位检测装置主要适配容积偏小的密闭储油箱体，广泛应用在小型液压站、移动式发电机组供油单元、工程车辆副油箱、小型工业润滑系统的储油环节中，承担着实时可视化反馈箱内油液存量的核心作用，能够让运维人员无需开盖、无需接触油液就快速掌握当前储油液位，避免出现缺油导致的设备干磨、供油中断故障，也能辅助判断油箱是否存在渗漏、异常耗损等问题。从实际功能设计来看，装置采用旁通侧装的结构逻辑，主体测量腔通过上下两组带法兰的连通管路与油箱侧壁对接，利用连通器原理让测量腔内的液位与油箱内部液位始终保持一致，腔体内置带磁性的浮子组件，会随着液位升降同步移动，外侧的翻柱显示模块受磁耦合作用翻转，红白两色的分界位置就对应实际的油液高度，观测直观清晰，哪怕是光线偏弱的设备间也能快速识别液位状态，不需要额外供电就能完成基础的液位显示，适配没有外接电源的野外作业小型储油场景。在设计思路上，这款装置充分考虑了小型油箱的安装空间限制，整体竖向布局紧凑，横向外伸尺寸控制合理，不会因为加装液位装置额外占用过多的设备排布空间；上下连接法兰采用标准通用的法兰接口规格，对接时不需要对油箱侧壁做特殊的非标改造，只要在对应高度开好对接孔、焊接适配法兰盘就能完成安装，安装边界清晰，上下法兰的中心距匹配小型油箱的常用高度区间，能够覆盖从油箱最低警戒液位到最高注油液位的全量程检测需求，不会出现测量盲区。装置主体的测量筒采用耐油金属材质制作，能够长期和矿物油、液压油、润滑油等常见工业油类接触，不会出现材质溶胀、腐蚀渗漏的问题；外侧的显示面板做了密封防护处理，能够阻挡车间内的粉尘、少量溅水侵入，保证翻柱动作灵活不卡滞，长期使用也不会出现显示模糊、翻柱错位的问题。装置顶部和底部还预留了排污、排气的结构，日常维护时不需要整体拆下来，就能完成腔体内的杂质清理、排气校准，运维操作十分便捷，适配小型储油场景下低频次、轻量化的运维需求，能够长期稳定可靠地完成液位监测工作，为小型储油单元的正常运行提供直观的液位参考。
