离心泵整机装配结构三维设计

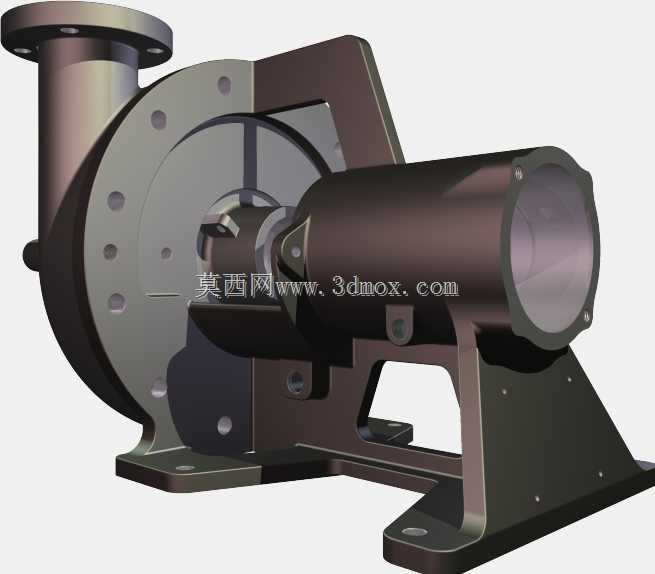

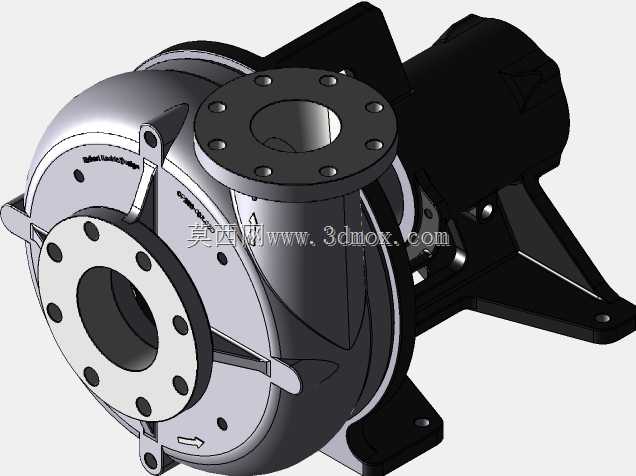

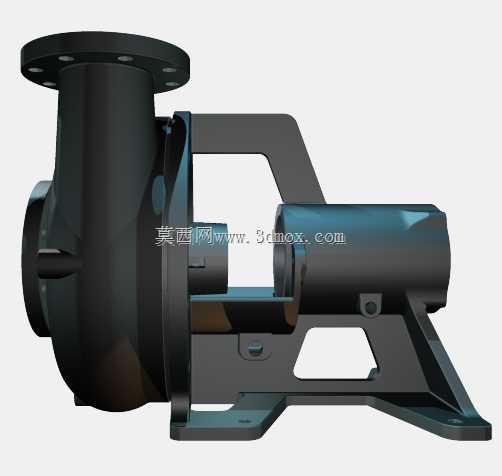

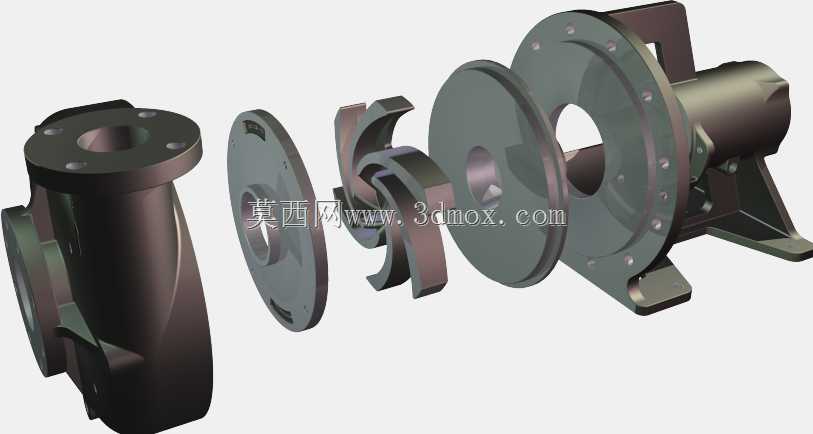

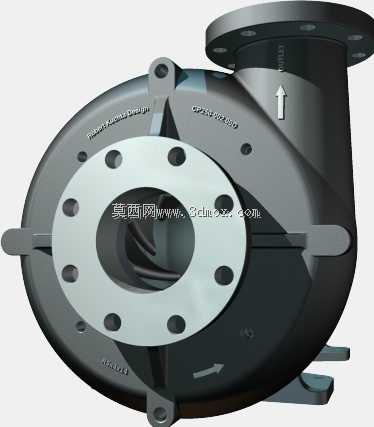

这款离心泵装配结构模型，面向民用给排水、工业流体输送、暖通循环、化工介质输送等多场景的实际使用需求设计，可覆盖清水、低腐蚀性流体、常温循环介质的输送作业，在市政供水增压、工厂生产流程流体转运、建筑暖通水循环、农田排灌等场景中都能适配对应的安装使用要求。整套模型采用爆炸视图呈现各部件的装配逻辑，从进水端的泵体接口开始，依次排布密封垫片、耐磨侧板、闭式叶轮、泵壳腔体、连接支座与动力端连接结构，完整还原了单级单吸离心泵的核心装配关系，能让使用者清晰理解各部件的配合位置与装配顺序。在功能设计层面，模型还原的离心泵依靠叶轮高速旋转产生的离心力实现流体增压，进水端采用渐扩式流道设计降低流体进入泵腔的阻力，叶轮采用扭曲叶片构型，兼顾流体提升效率与运行平稳性，可减少流体在泵腔内的湍流损耗；泵壳采用蜗壳式流道设计，能将叶轮甩出的高速流体平稳汇集、逐步减速增压，降低流体动能向压力能转换过程中的水力损失；各部件结合面预留了密封垫片的安装位置，可有效避免运行过程中的流体泄漏，保障泵组运行的密封性与可靠性。从安装适配维度来看，模型还原的泵体进水口与出水口采用标准法兰连接结构，可匹配常规工业管路的法兰安装尺寸，底部支座预留了对应的螺栓安装孔位，能够适配常规混凝土基础或钢制机架的安装固定要求，动力端的连接法兰尺寸符合通用中小型电机的输出端安装标准，可直接匹配对应功率的驱动电机完成组装，无需额外定制转接构件。整套结构的设计逻辑围绕易装配、易维护展开，各易损件如密封垫片、耐磨侧板、叶轮都采用独立可拆分结构，后期维护时可单独拆卸更换磨损部件，无需整体拆解泵体，能大幅降低现场运维的工作量与成本；泵体外部的加强筋结构在模型中也做了完整还原，可在泵腔承压时提升壳体结构强度，避免长期承压运行出现壳体变形开裂的问题，适配常规中低压工况下的长期稳定运行需求。
