法兰安装式隔膜压力表结构设计

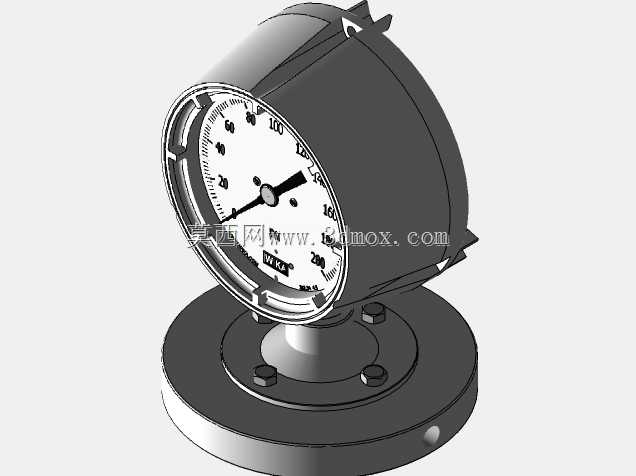

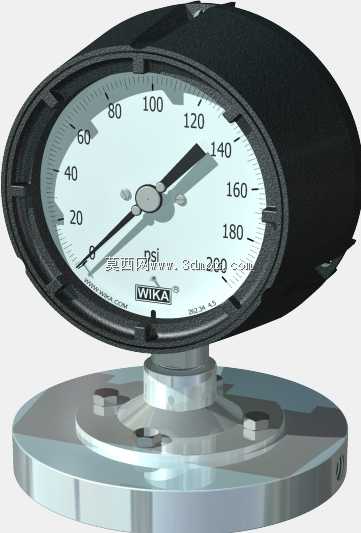

这款隔膜式压力表主要面向强腐蚀、高粘度、易结晶介质的压力检测场景，在化工流程、制药生产、食品加工、污水处理等工况中被广泛应用，能够解决普通弹簧管压力表无法直接接触特殊介质的测量痛点，通过膜片将被测介质与压力表内部传感结构隔离，既避免介质侵蚀损坏表内元件，也防止介质残留堵塞压力传导通路，保障长期测量的稳定性与准确性。产品整体采用法兰式安装结构，底部圆形法兰带有对称分布的螺栓安装孔，可直接与工艺管道、反应罐体的对应法兰对接，安装时无需额外转接接头，适配多数工业现场的标准法兰接口，安装边界预留了充足的螺栓操作空间，能够适配常规规格的紧固工具操作。表体部分采用圆形径向显示结构，表盘刻度覆盖0至200psi测量区间，刻度标识清晰醒目，指针偏转角度与压力值呈线性对应，现场操作人员可快速读取实时压力数值，无需额外换算即可掌握管路或容器内的压力状态。设计过程中重点考量了膜片的受力均匀性，膜片与底座的密封结构采用连续压合设计，避免出现应力集中点导致膜片疲劳破损，同时在膜片与压力表机芯之间填充了稳定的压力传导介质，能够将膜片感受到的压力无损耗传递到机芯传感结构，保证测量精度不受安装角度、环境温度小幅波动的影响。表壳采用全包覆式结构，边缘带有防撞加强筋，能够抵御工业现场常见的磕碰、飞溅物冲击，表盘表面覆盖高透防护层，既可以清晰观察读数，也能阻挡粉尘、水汽渗入表内，延长仪表的使用寿命。整体结构紧凑，安装后突出法兰面的高度适配多数现场的安装空间要求，不会与周边管线、设备产生安装干涉，日常维护时仅需检查法兰密封面与膜片状态即可，无需拆解表体核心结构，大幅降低现场运维的工作量。
