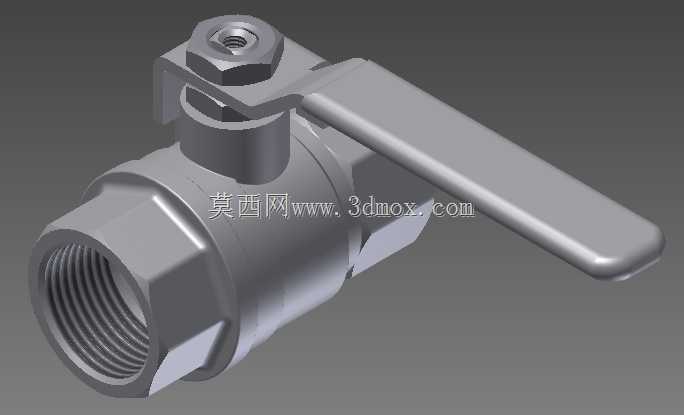

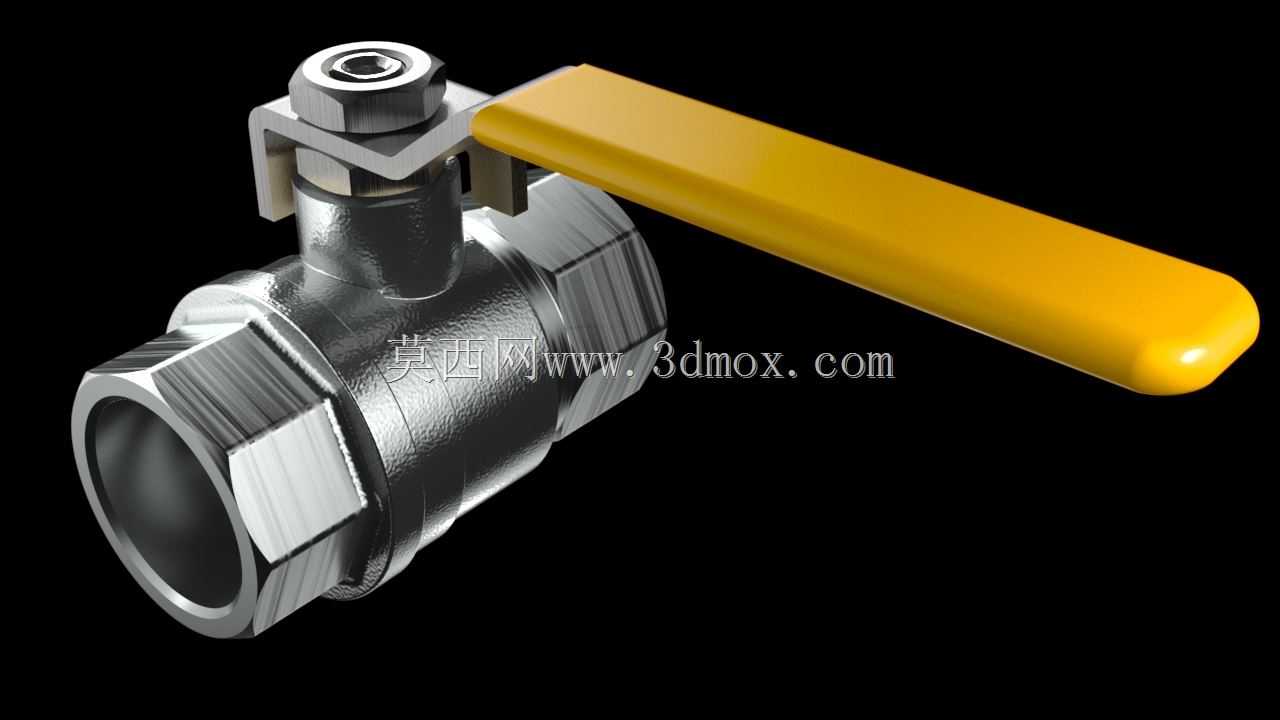

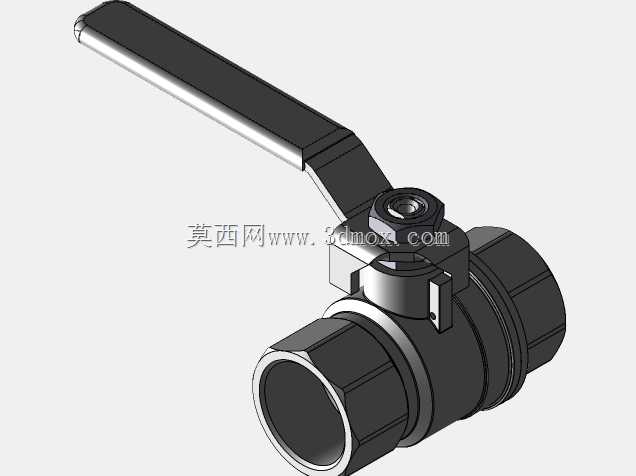

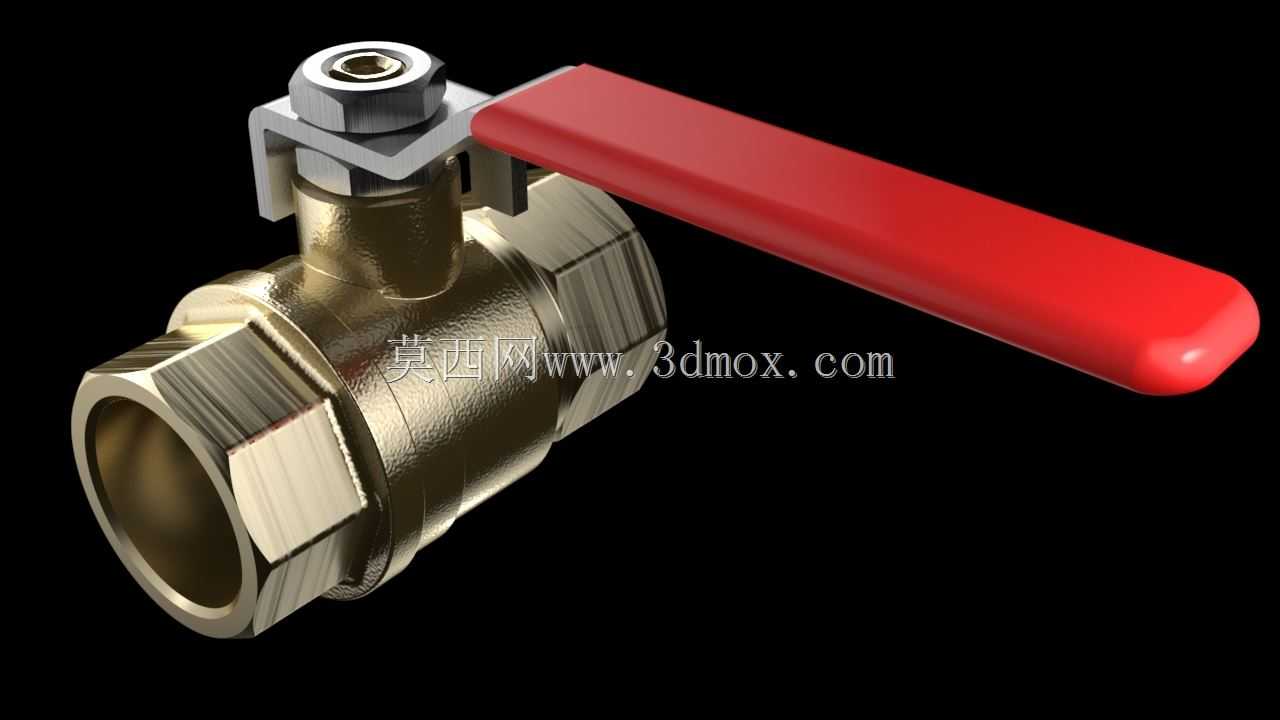

一英寸内螺纹全通径手动球阀结构展示

这款一英寸规格的全通径手动球阀，是民用给排水、小型工业流体输送、家装水暖管路、小型设备冷却循环系统中极为常用的管路通断控制元件，核心作用是在管路系统中快速截断或连通介质通路，也可在小流量工况下做粗略的流量调节使用，适配的介质涵盖常温清水、无强腐蚀性的轻质油品、压缩空气、低压蒸汽冷凝水等多种常见流体，在户内供水支路、小型空压机输气管路、汽修门店气动工具供气管网、家用太阳能热水器上下水管路、小型加工设备冷却循环回路中都有极高的应用普及率。从功能特性来看，全通径的结构设计让阀门内部流道与连接管路的通径尺寸完全一致，介质流经阀门时不会出现通径收缩带来的流阻陡增问题，既可以降低管路输送的压损，减少流体输送过程中的动力消耗，也能避免介质中的细小纤维、固体杂质在阀腔内部堆积卡涩，大幅降低阀门长期使用后的堵塞风险，同时通径无缩径的设计也支持管路系统中穿入清洁钢刷做通管维护，适配需要定期清理管路的应用场景。手动杠杆式的操作手柄设计，操作力矩经过合理匹配，仅需90度的扳动行程即可完成全开与全关状态的切换，操作人员无需借助额外工具即可徒手完成操作，手柄表面做了防滑的圆弧过渡处理，即便手上沾有水渍、油污也能稳定施力，不会出现打滑脱手的问题，手柄与阀杆的连接部位做了防松定位结构，长期反复扳动也不会出现手柄松动、位置偏移的问题，能准确通过手柄的指向判断阀门的开关状态，避免误操作。从设计思路来看，这款球阀采用了两片式阀体结构，两个阀体段通过螺纹旋合拼接，加工时可以分别对两个阀体的密封面、流道做高精度加工，既降低了整体的加工难度，也便于后期的密封件更换维护；阀杆采用下装式的防飞出结构，即便阀腔内部出现异常升压，阀杆也不会被内部压力顶出造成介质泄漏，阀杆与阀体接触的部位设置了双道O型密封圈，在不同的压力工况下都能保持可靠的密封性能，避免阀杆部位出现跑冒滴漏的问题；球体采用高精度抛光处理，表面粗糙度控制在极低水平，与软质密封阀座紧密贴合，在额定工作压力范围内可以实现零泄漏的截断效果。从安装边界来看，这款球阀两端采用标准的一英寸内螺纹连接结构，螺纹规格符合通用管螺纹标准，可以直接与同规格的外螺纹管材、接头直接旋接安装，不需要额外定制转换连接件，安装时仅需在螺纹部位缠绕适量生料带做密封即可完成装配；阀门整体的外形尺寸紧凑，手柄扳动所需的侧向空间预留量小，即便在管路排布密集、安装空间局促的场景下也能顺利完成安装和操作，阀门安装时没有强制的流向要求，可以水平、垂直甚至倾斜安装在管路的任意位置，不会影响其密封性能和操作手感，适配各种复杂的管路排布场景。
