化工车间酸碱盐类化学品储存装置布局

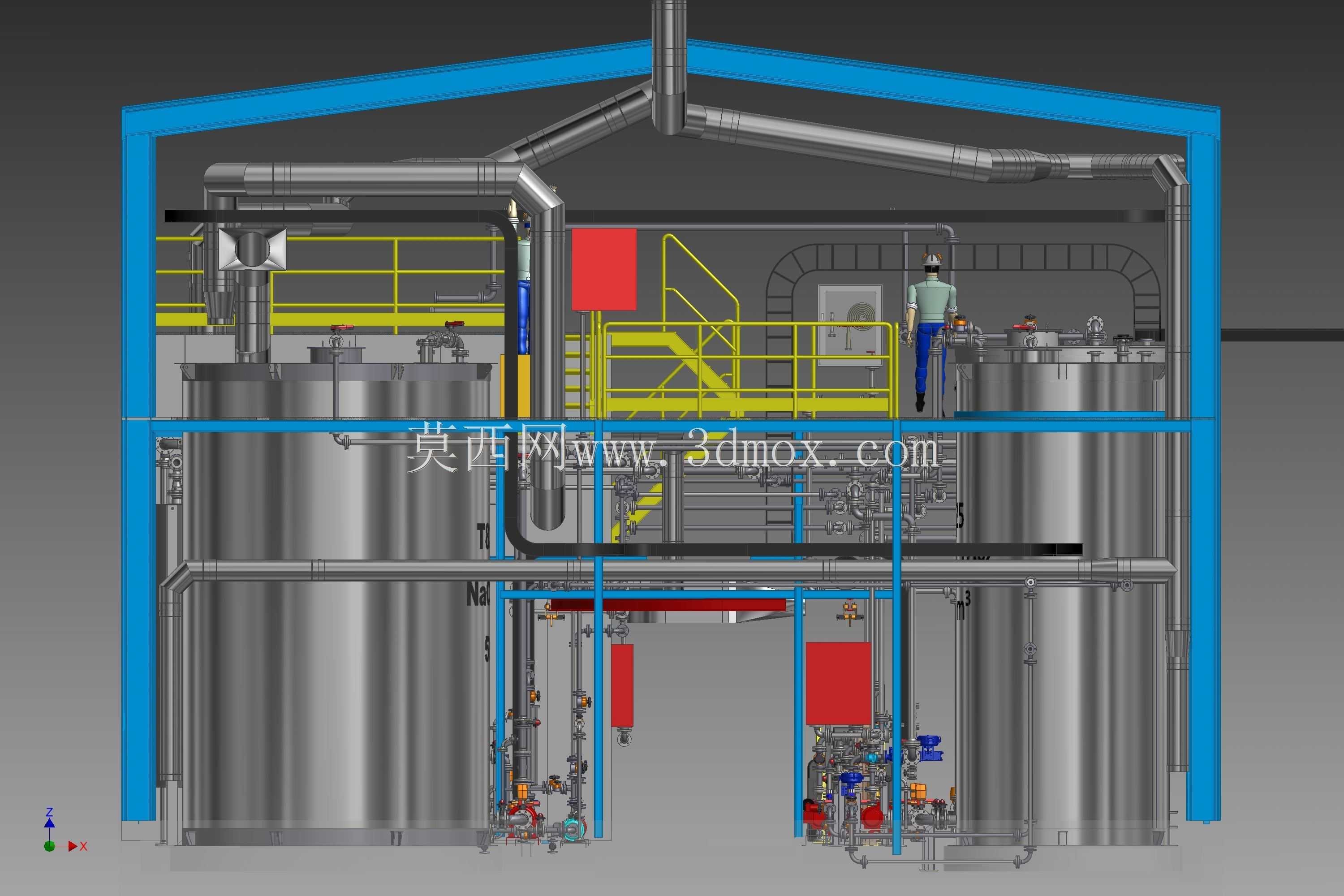

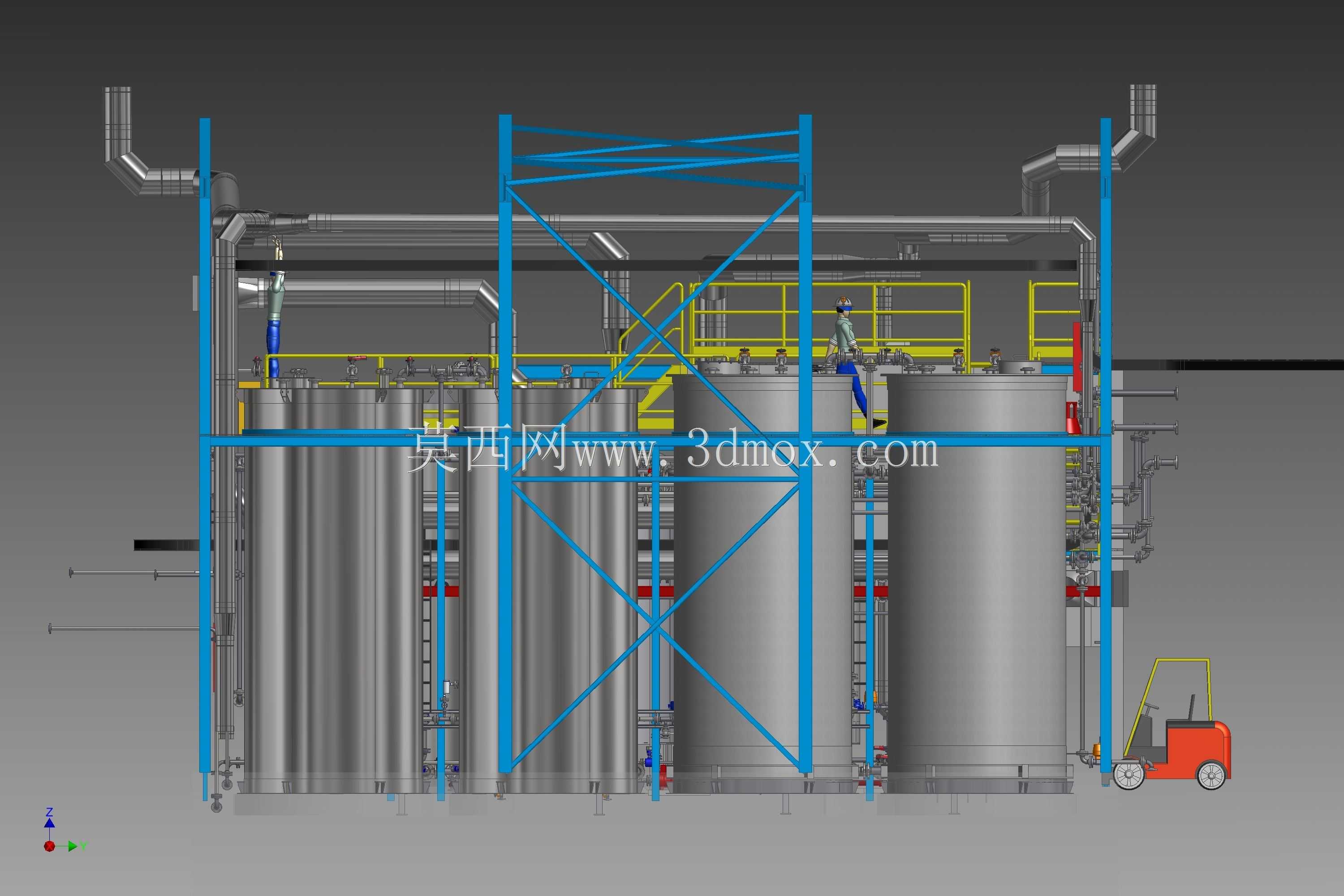

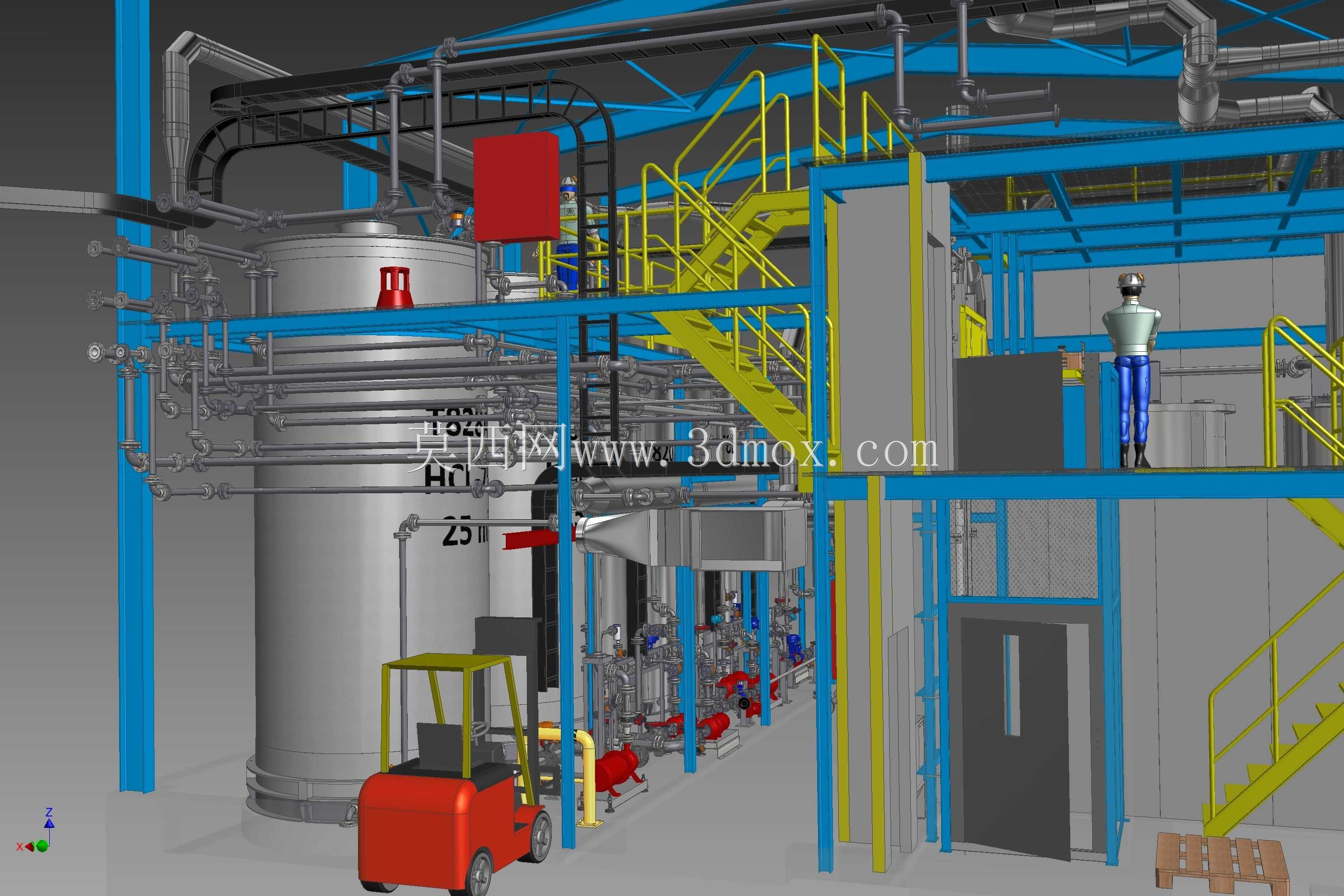

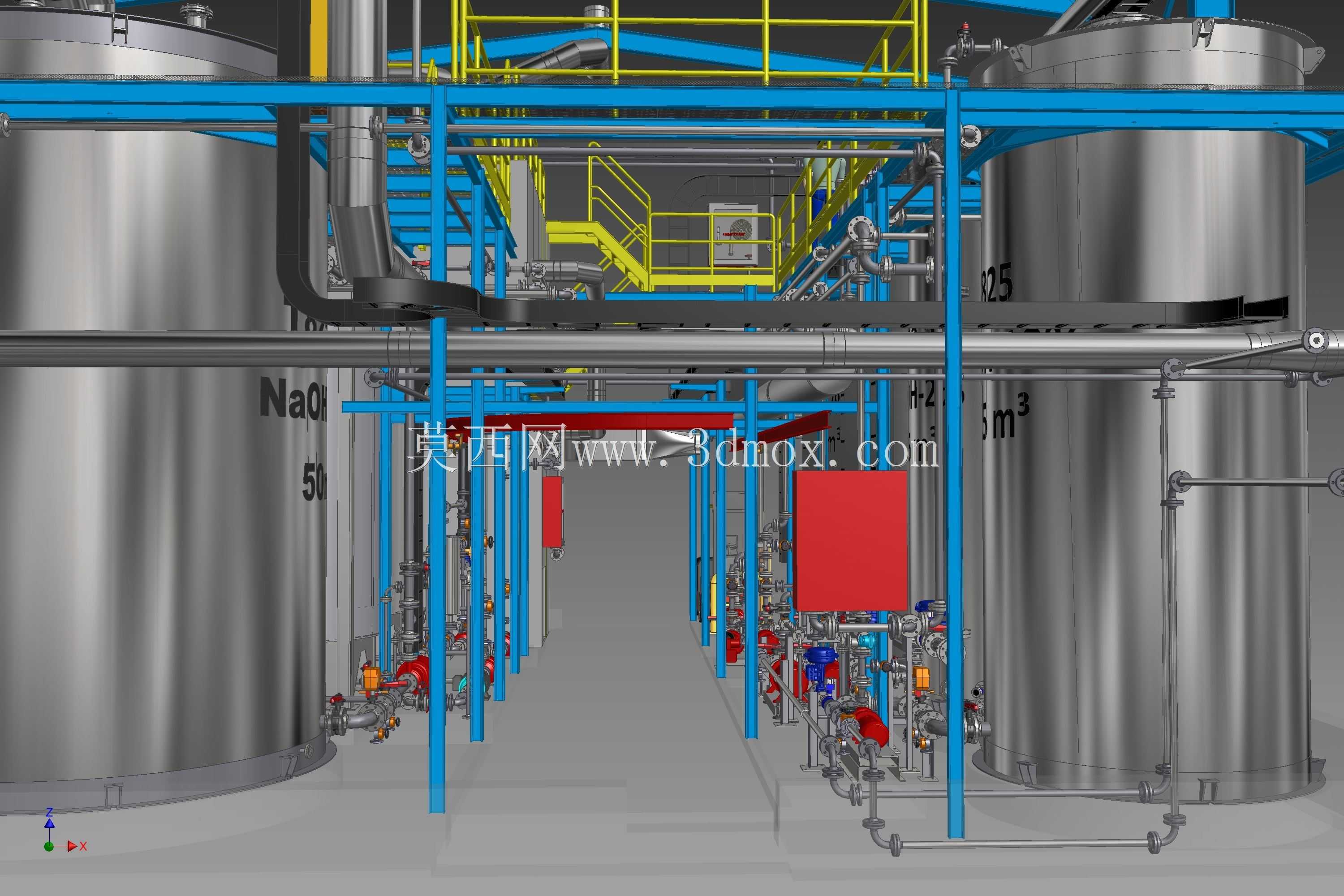

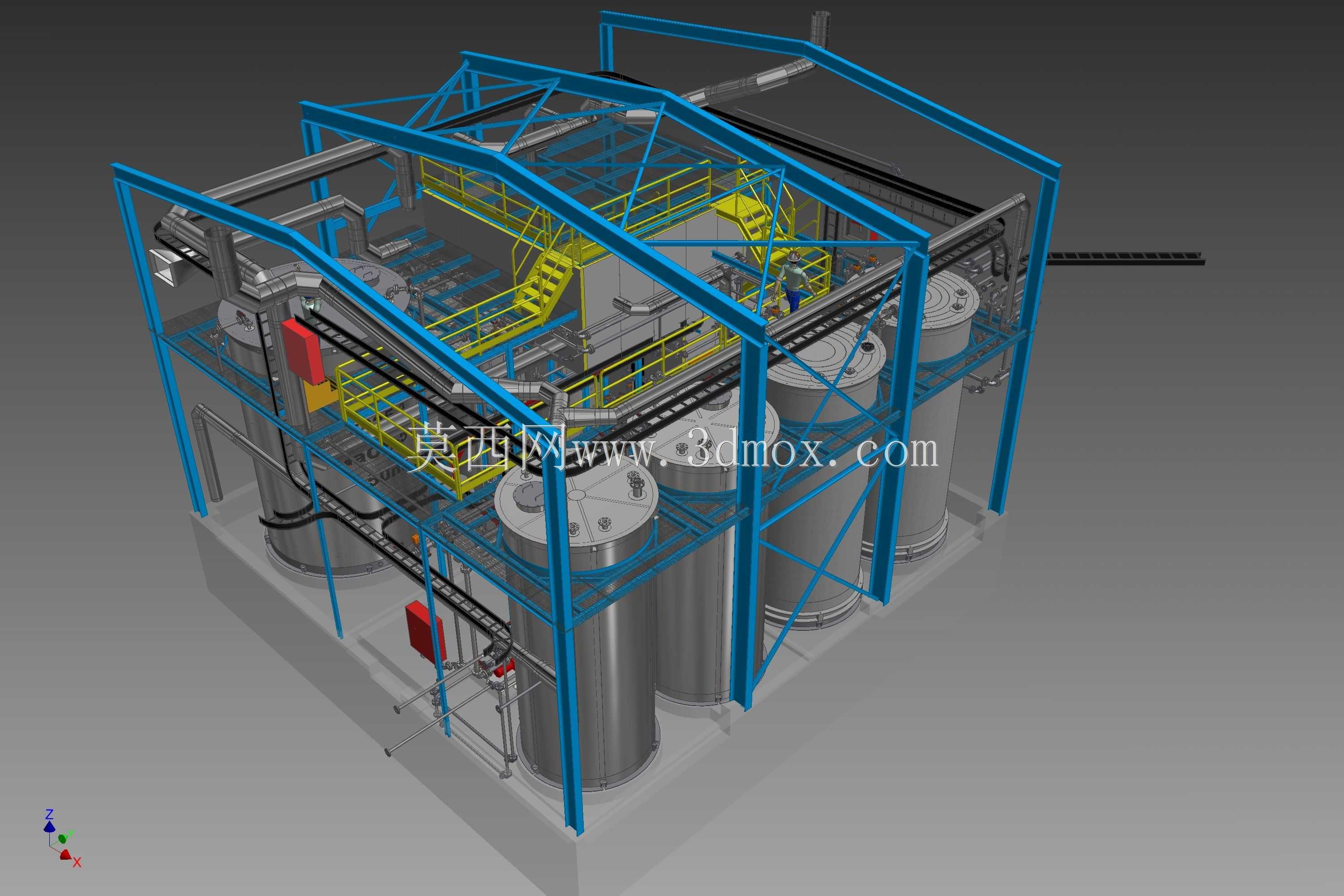

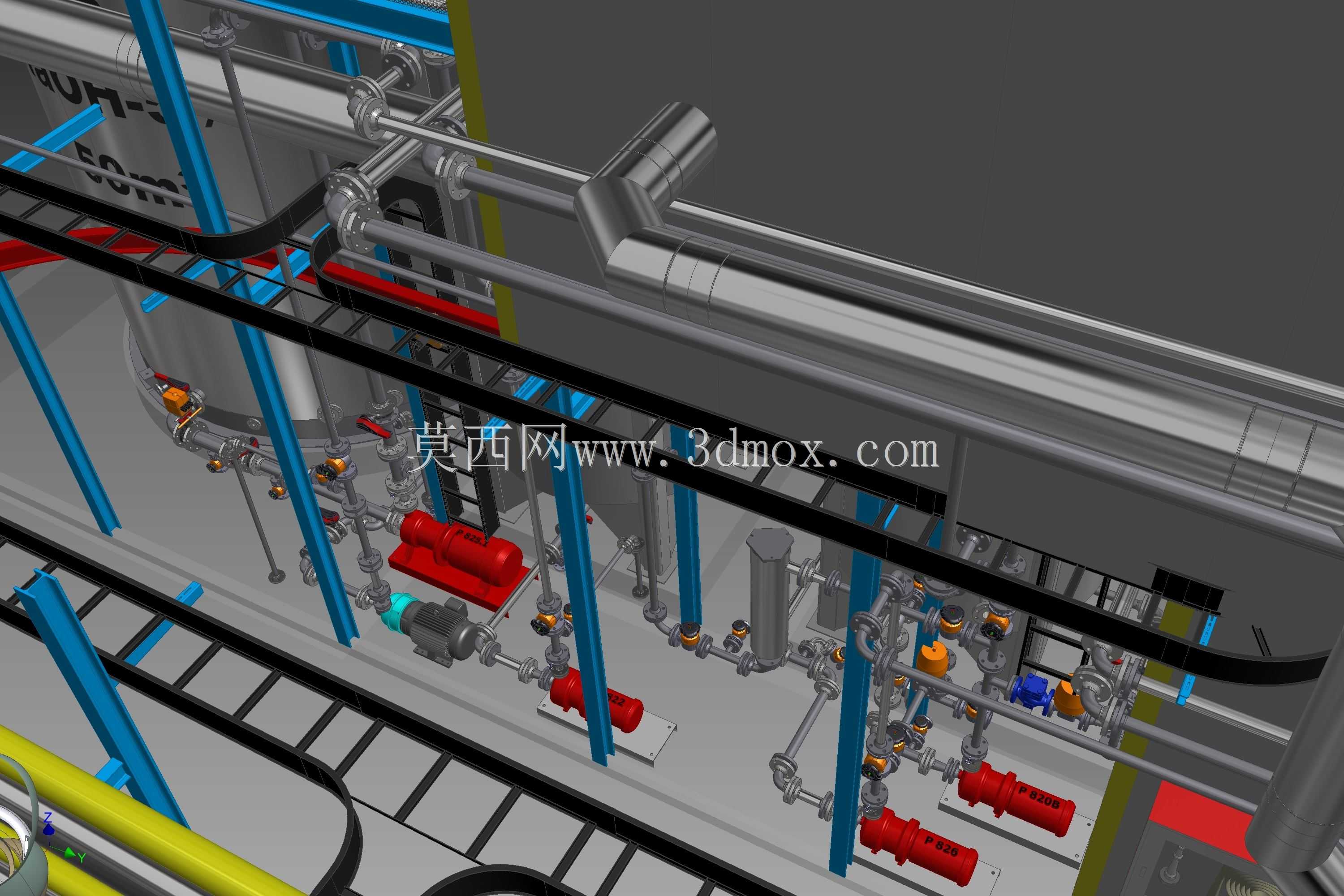

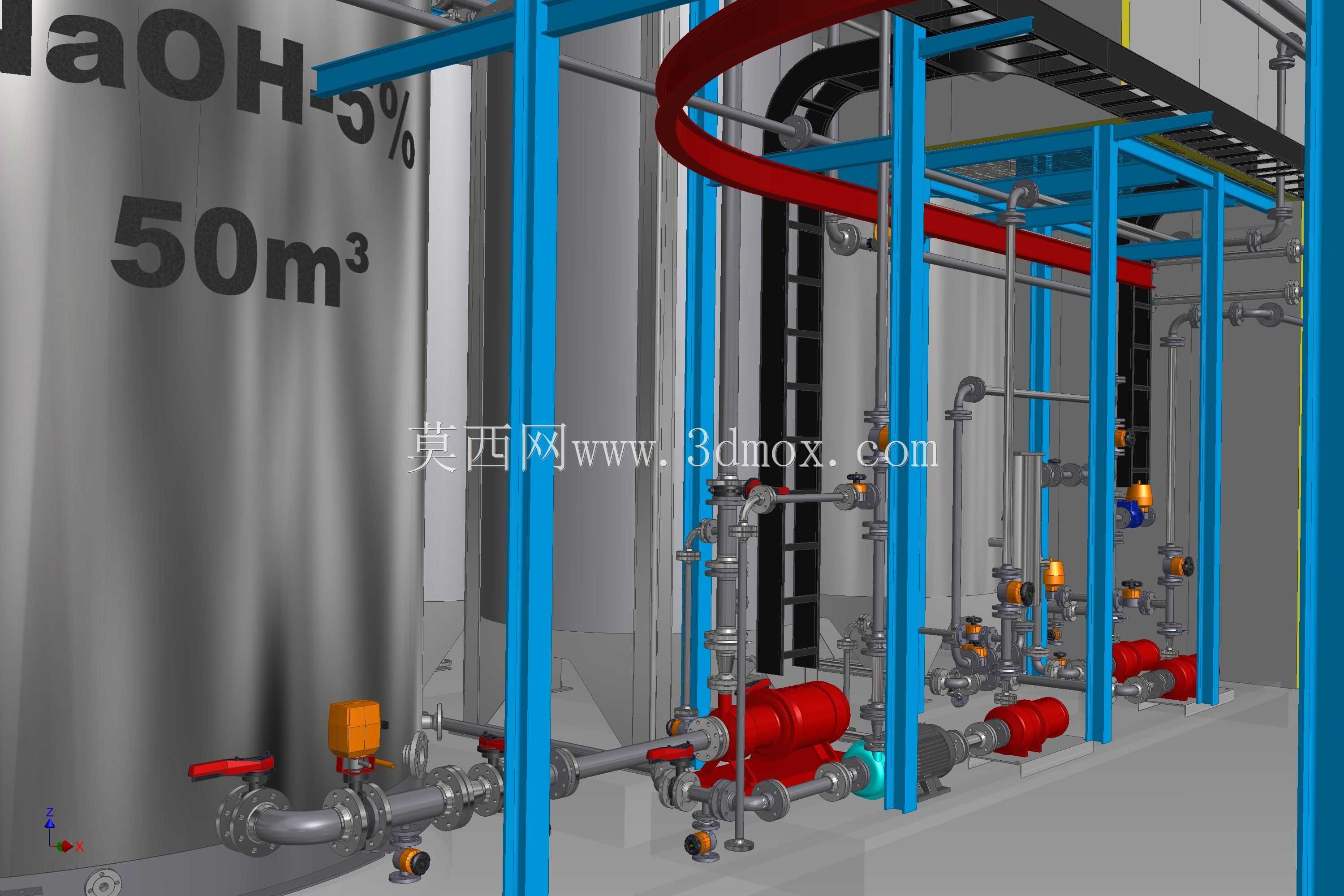

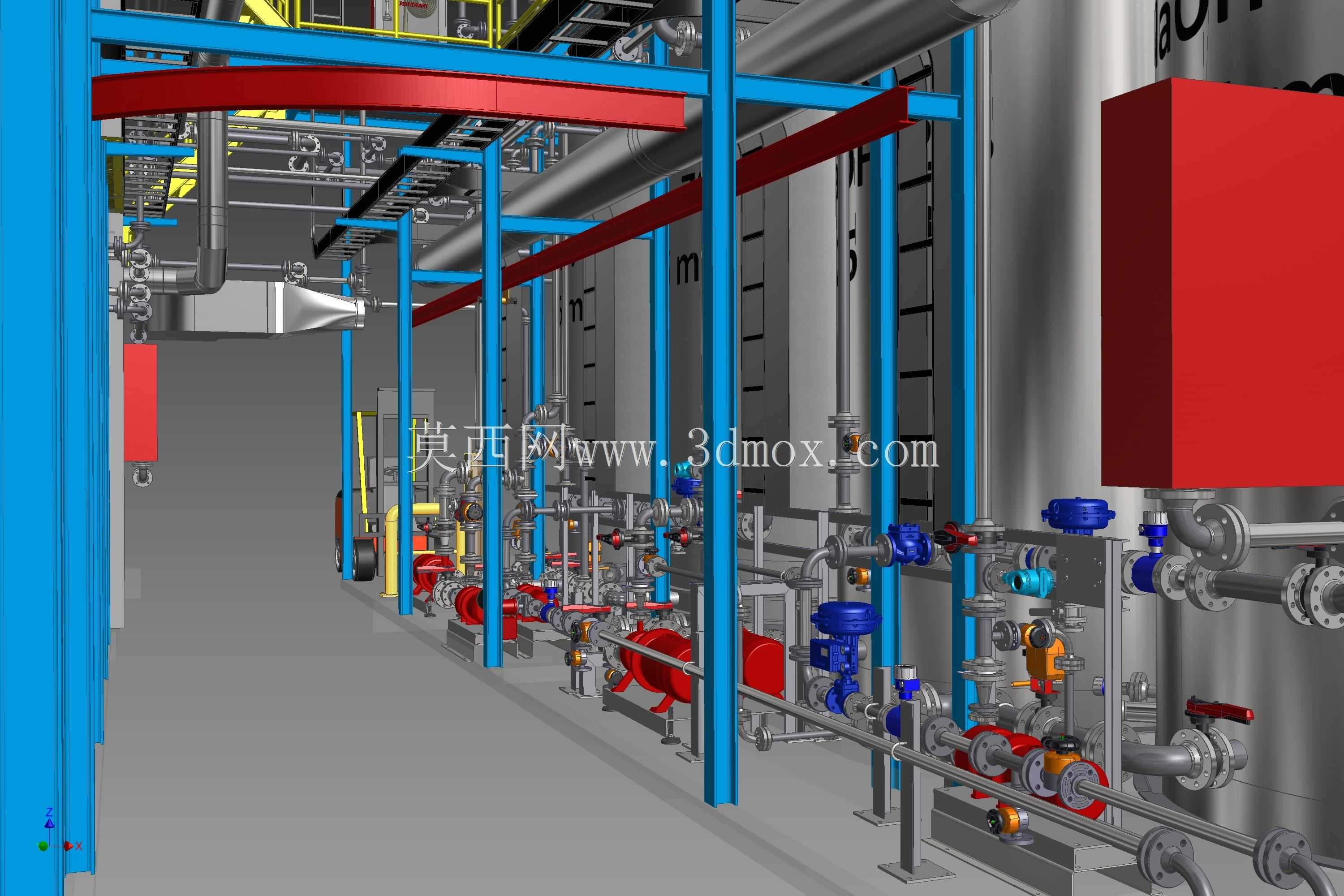

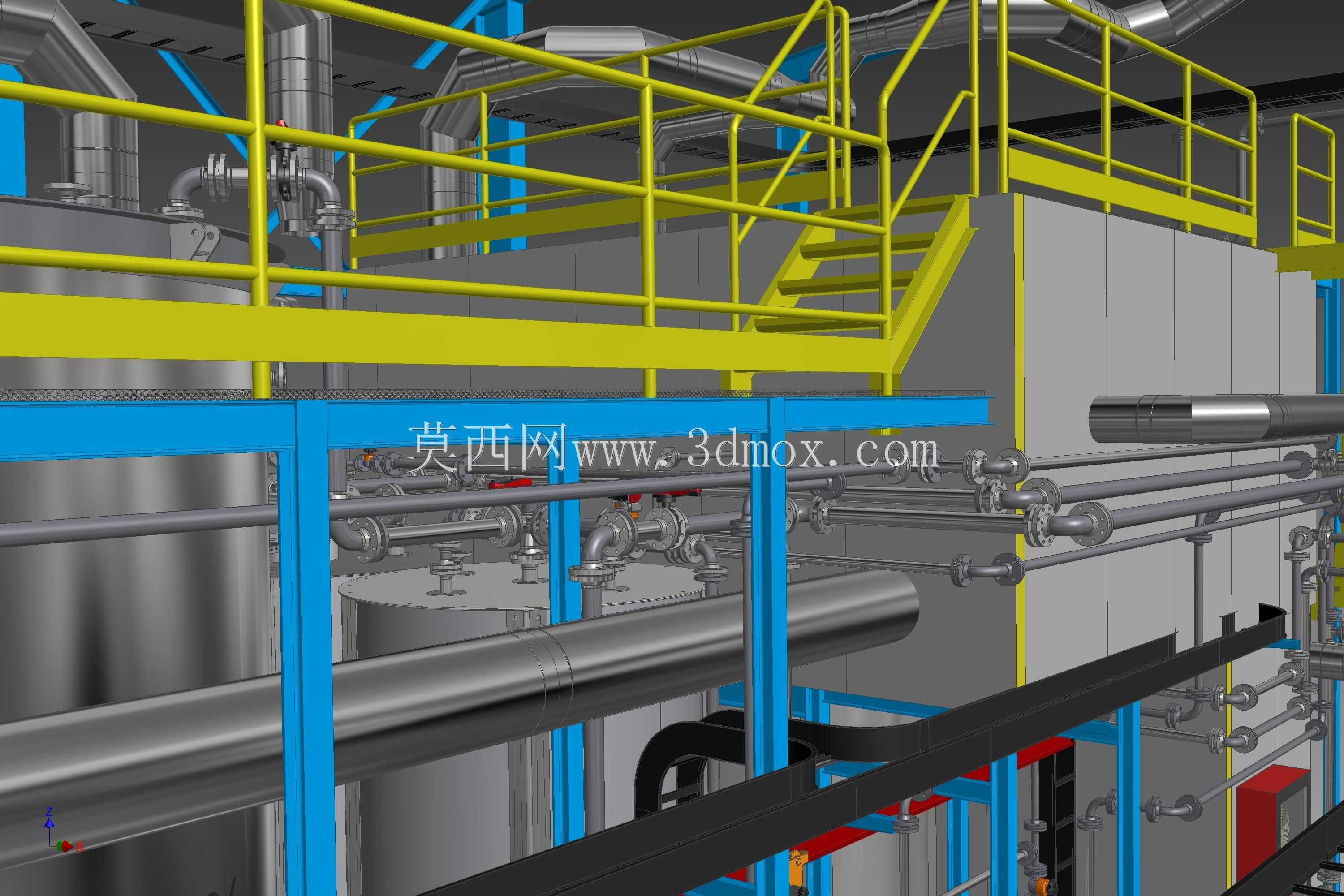

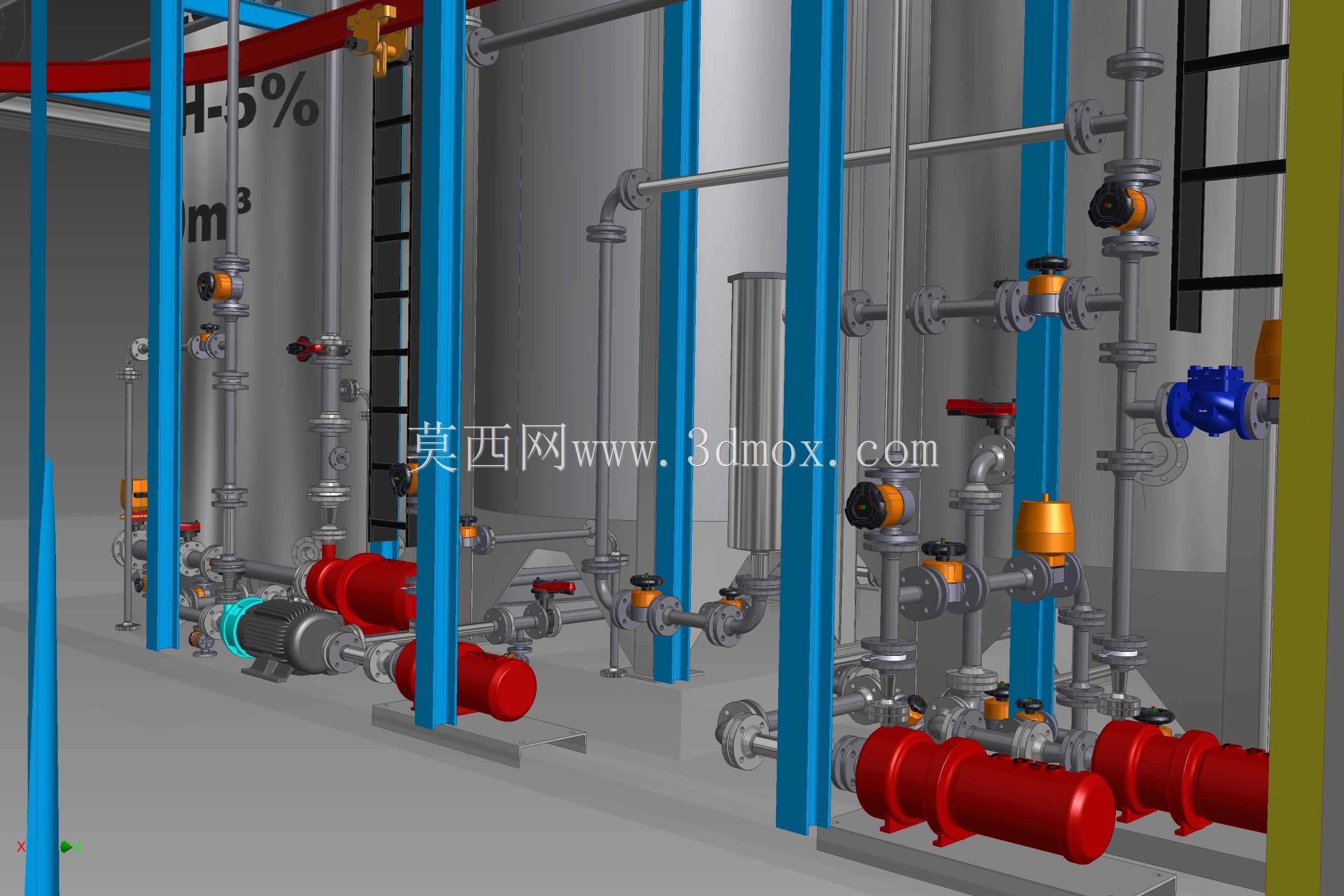

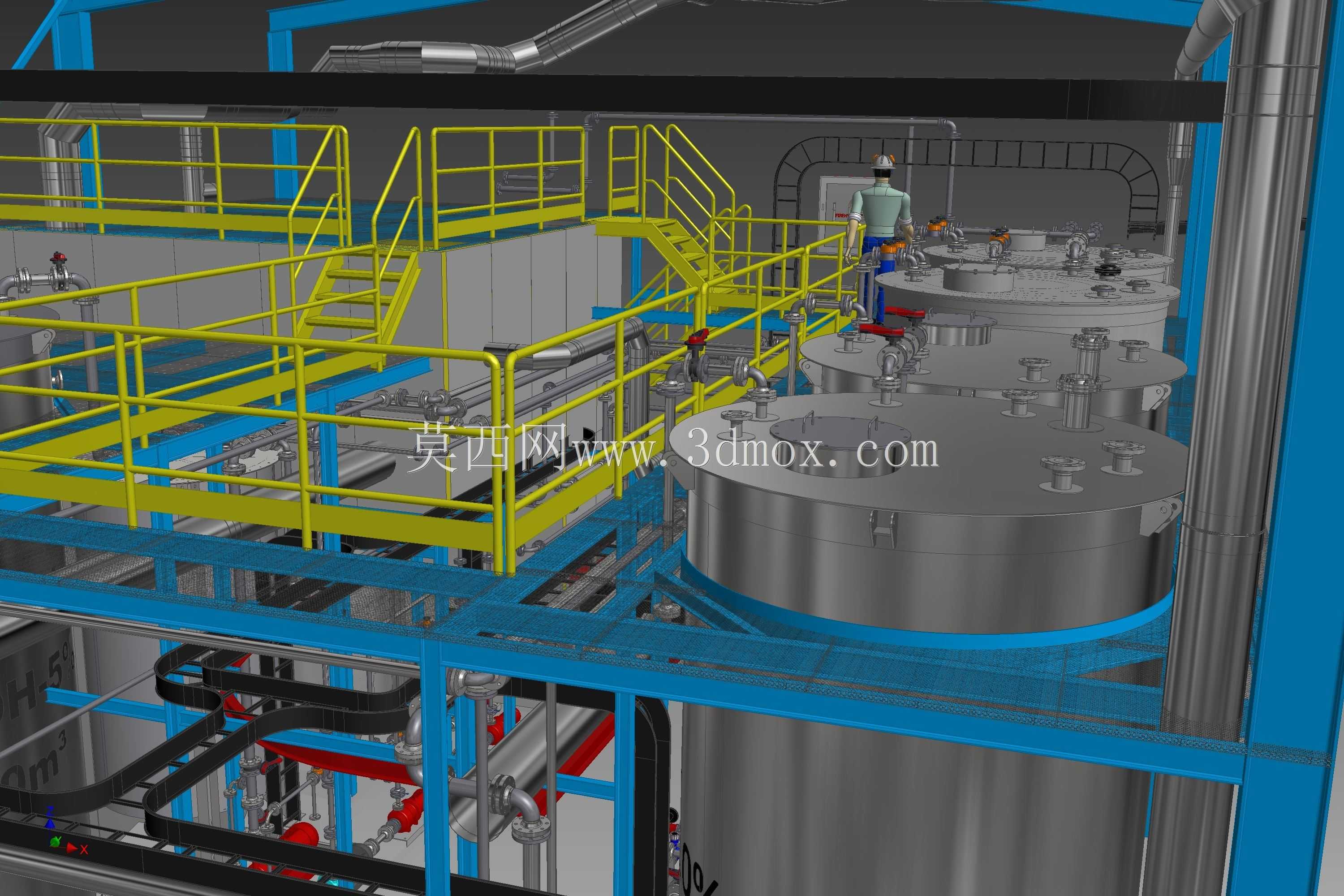

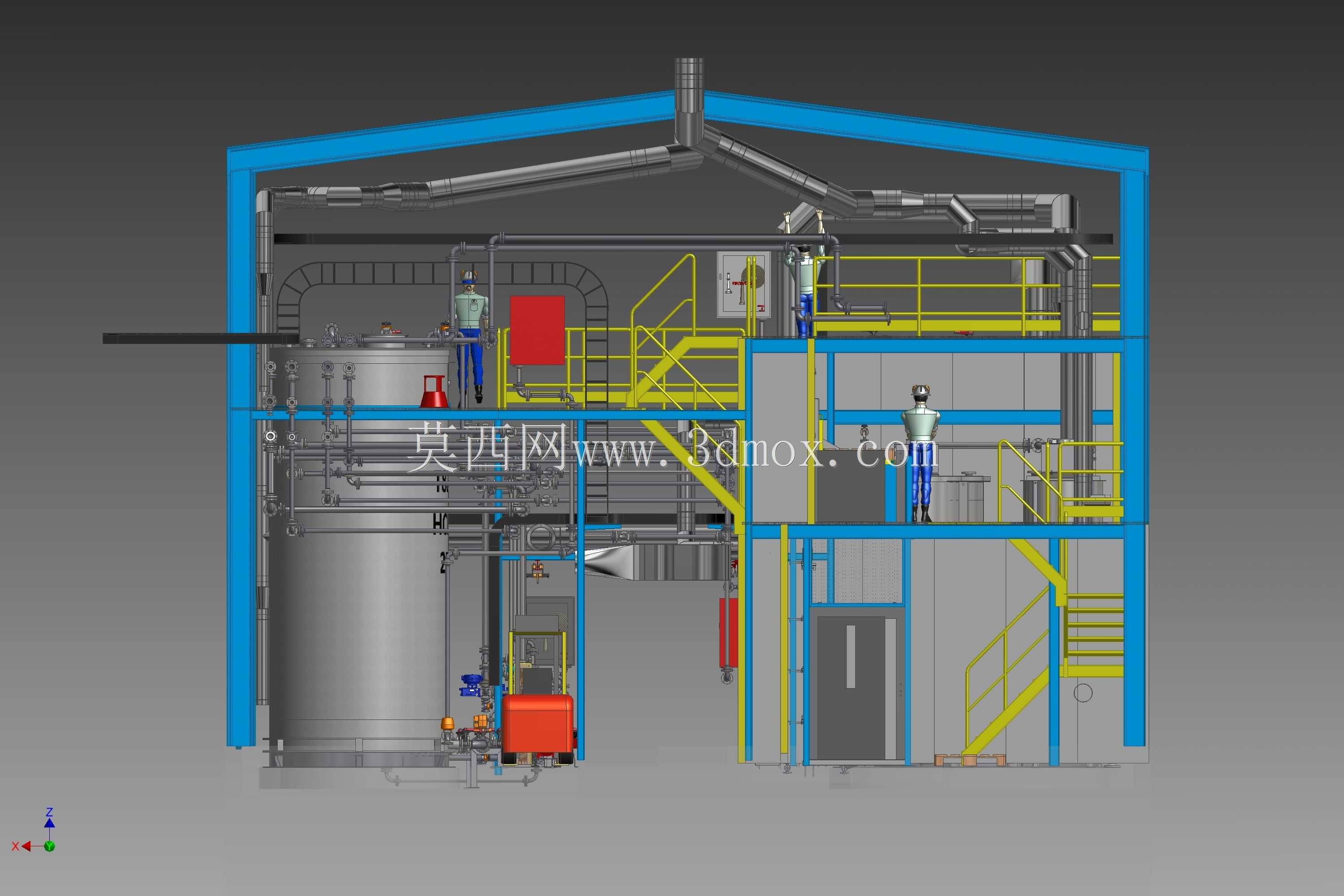

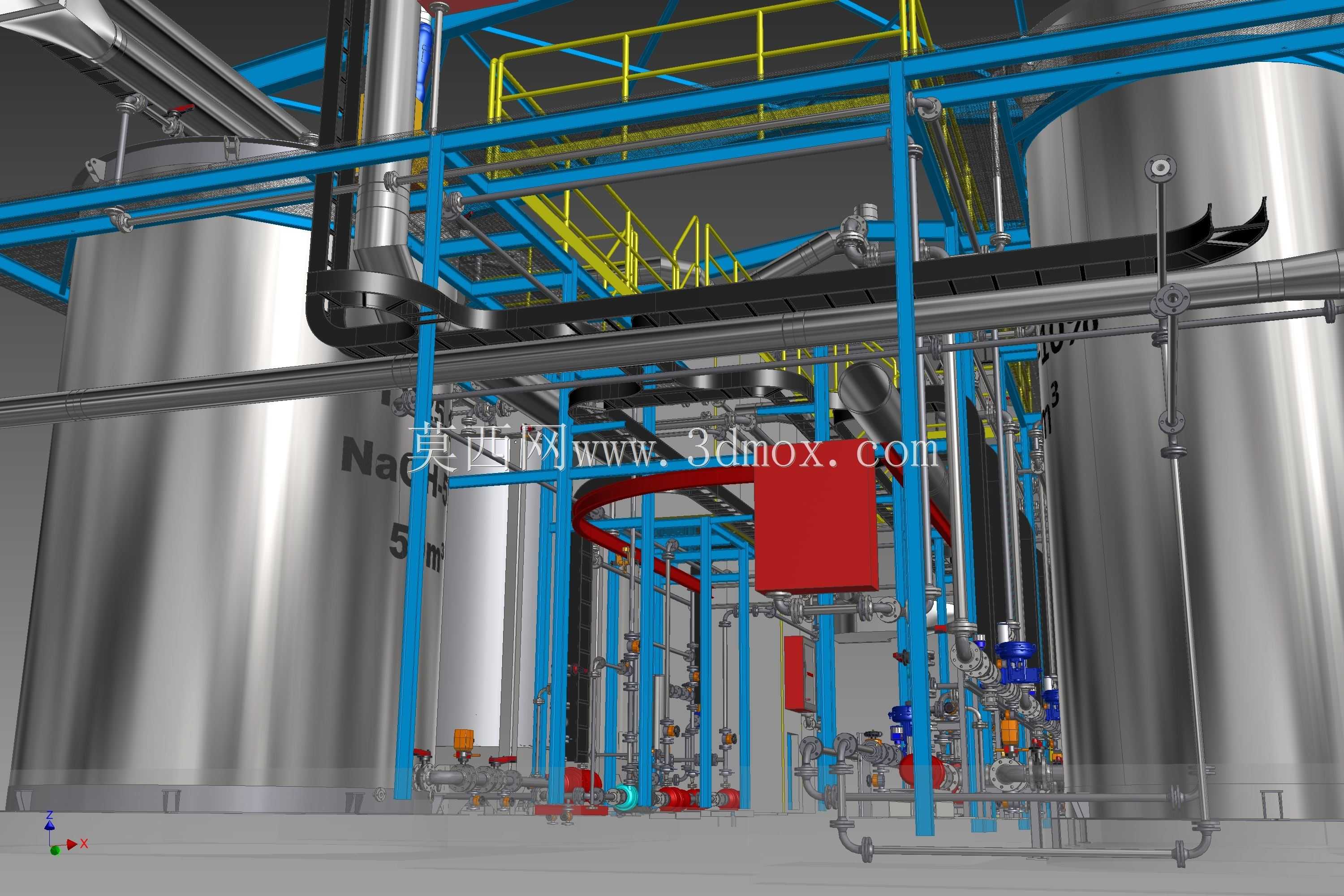

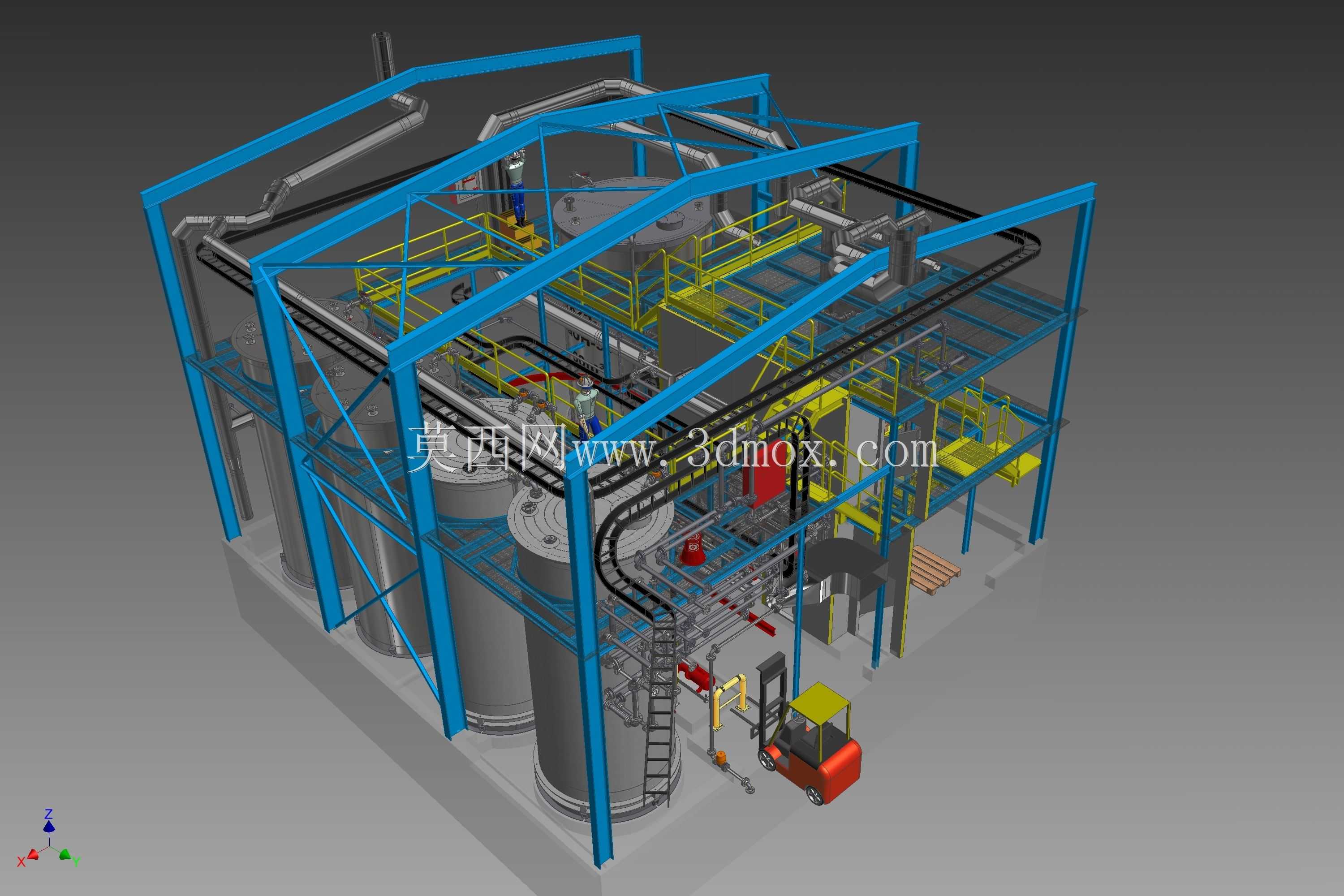

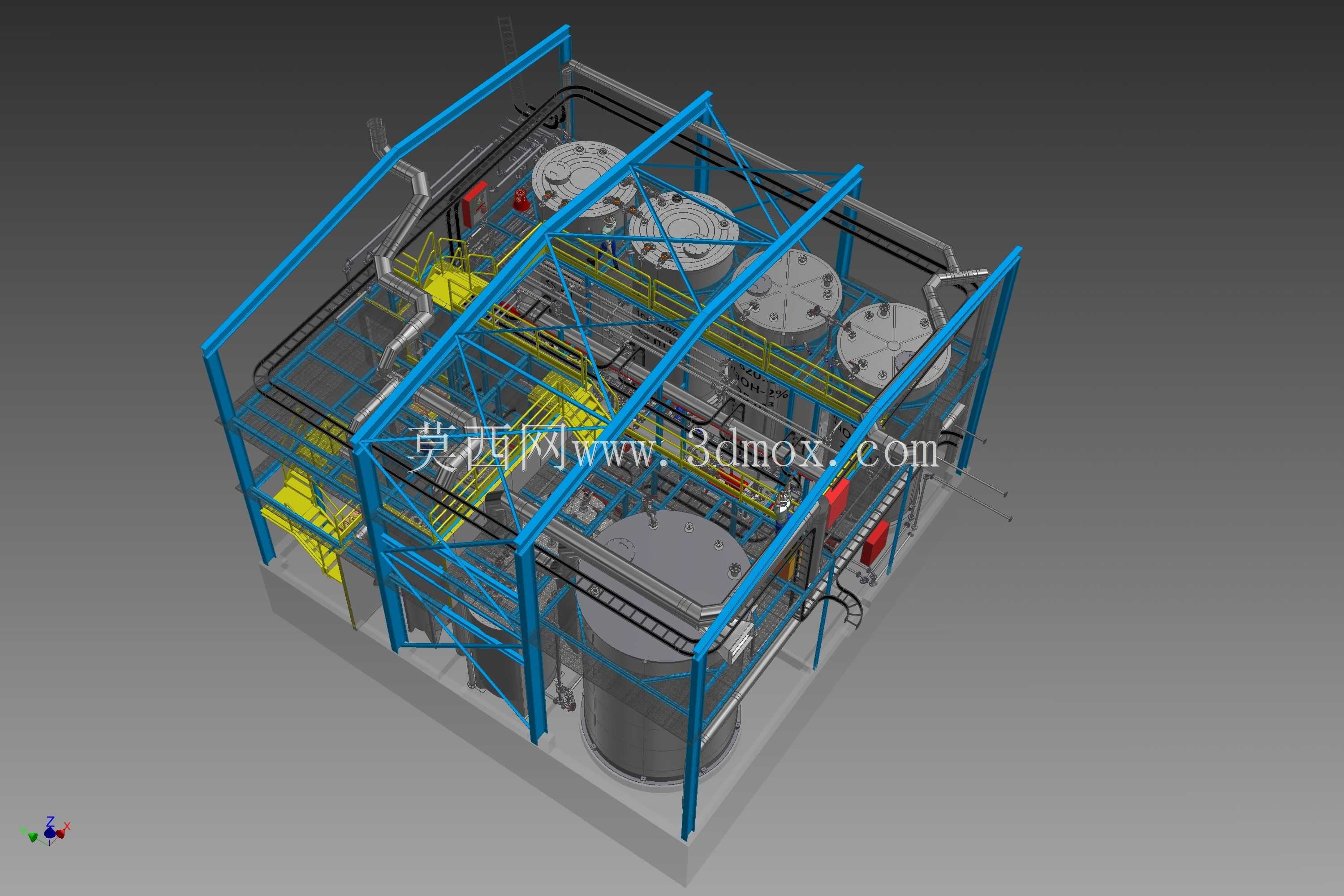

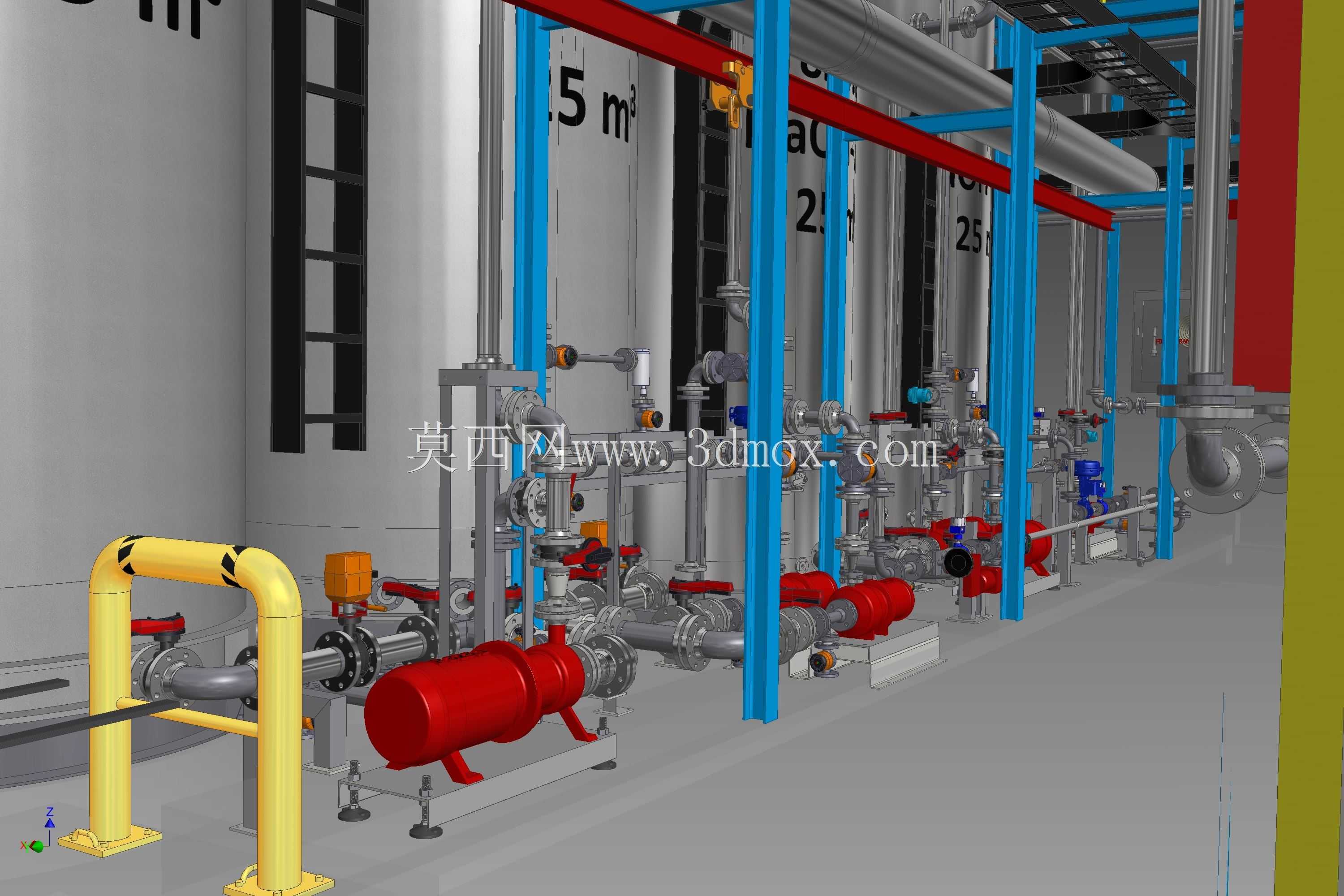

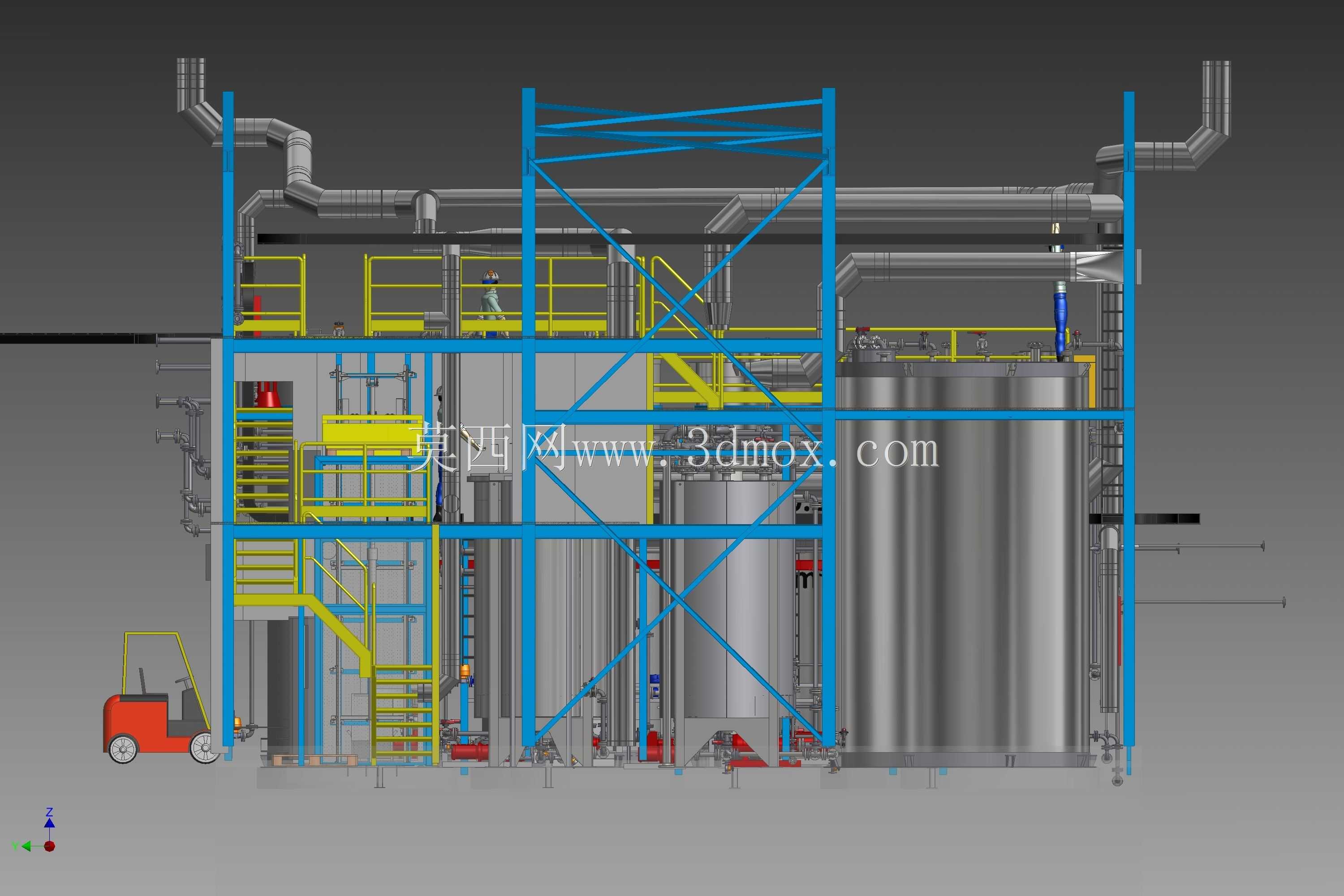

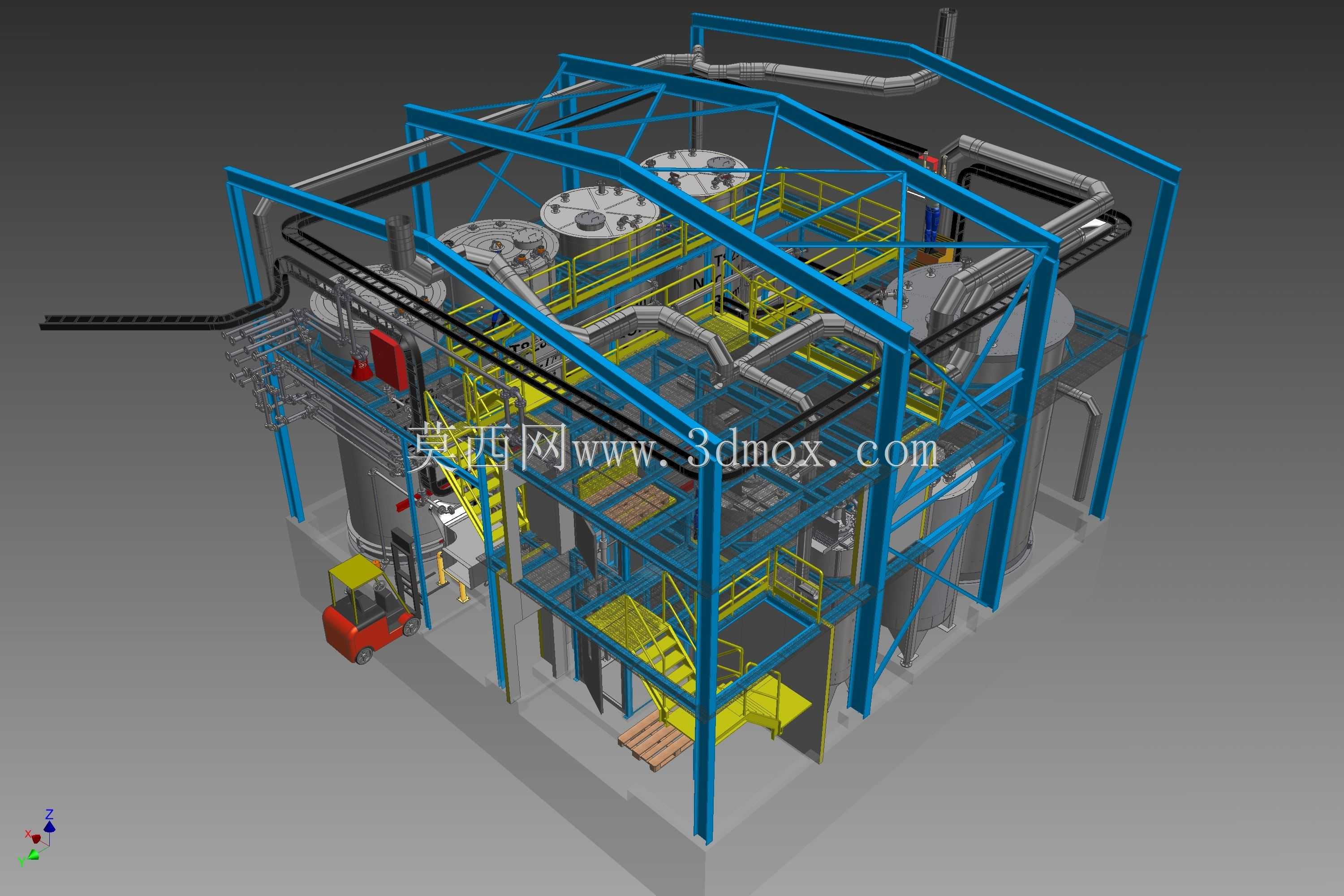

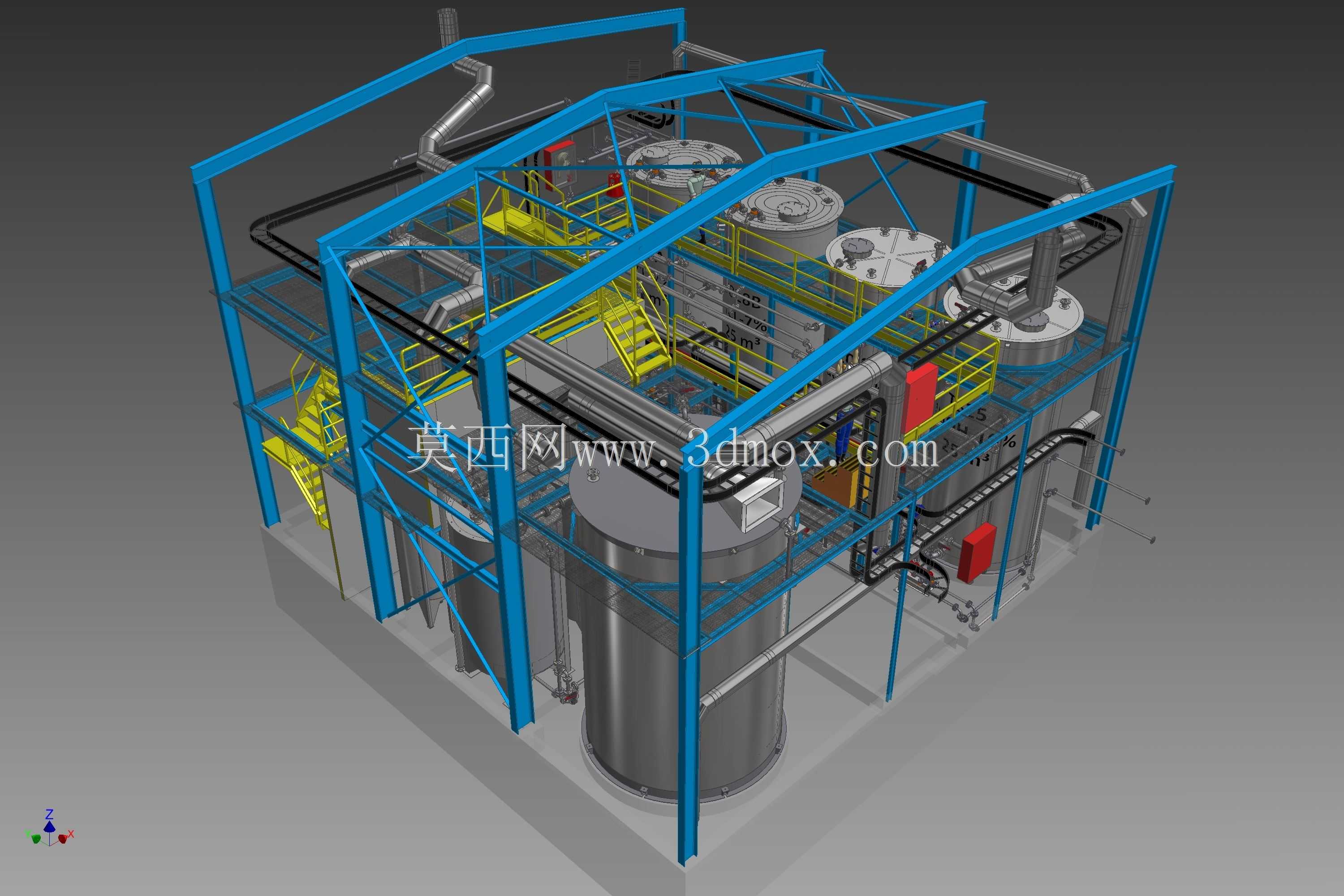

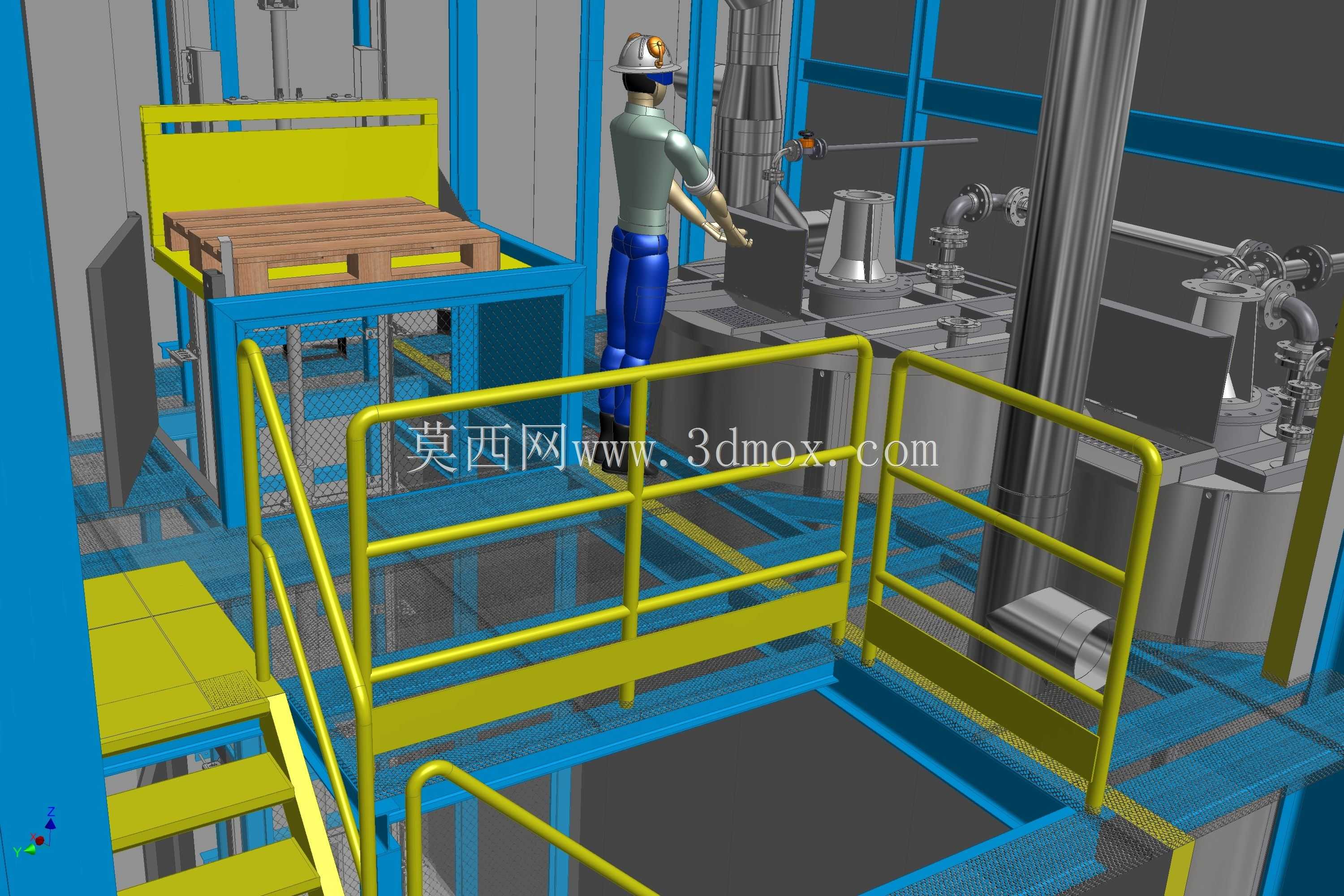

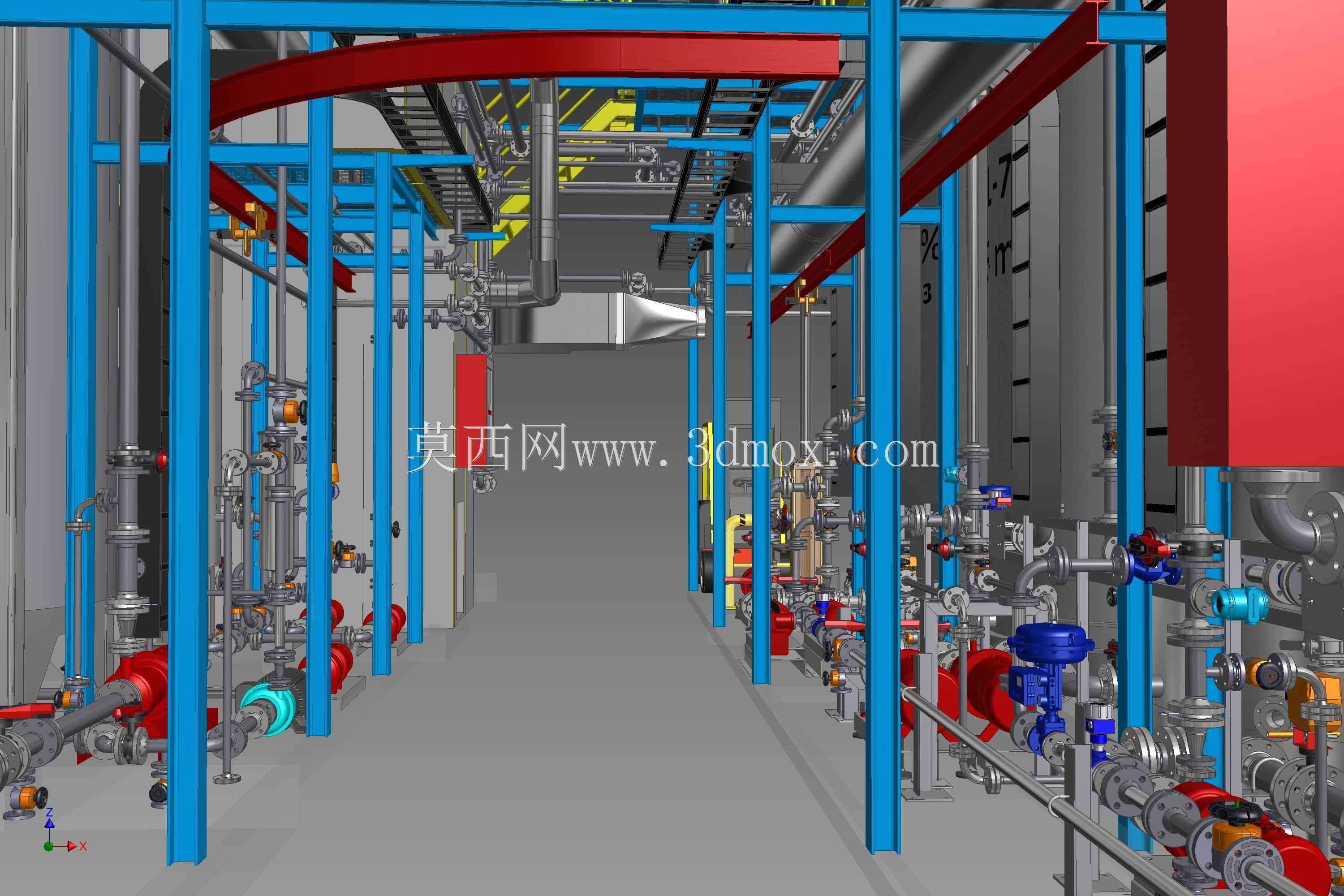

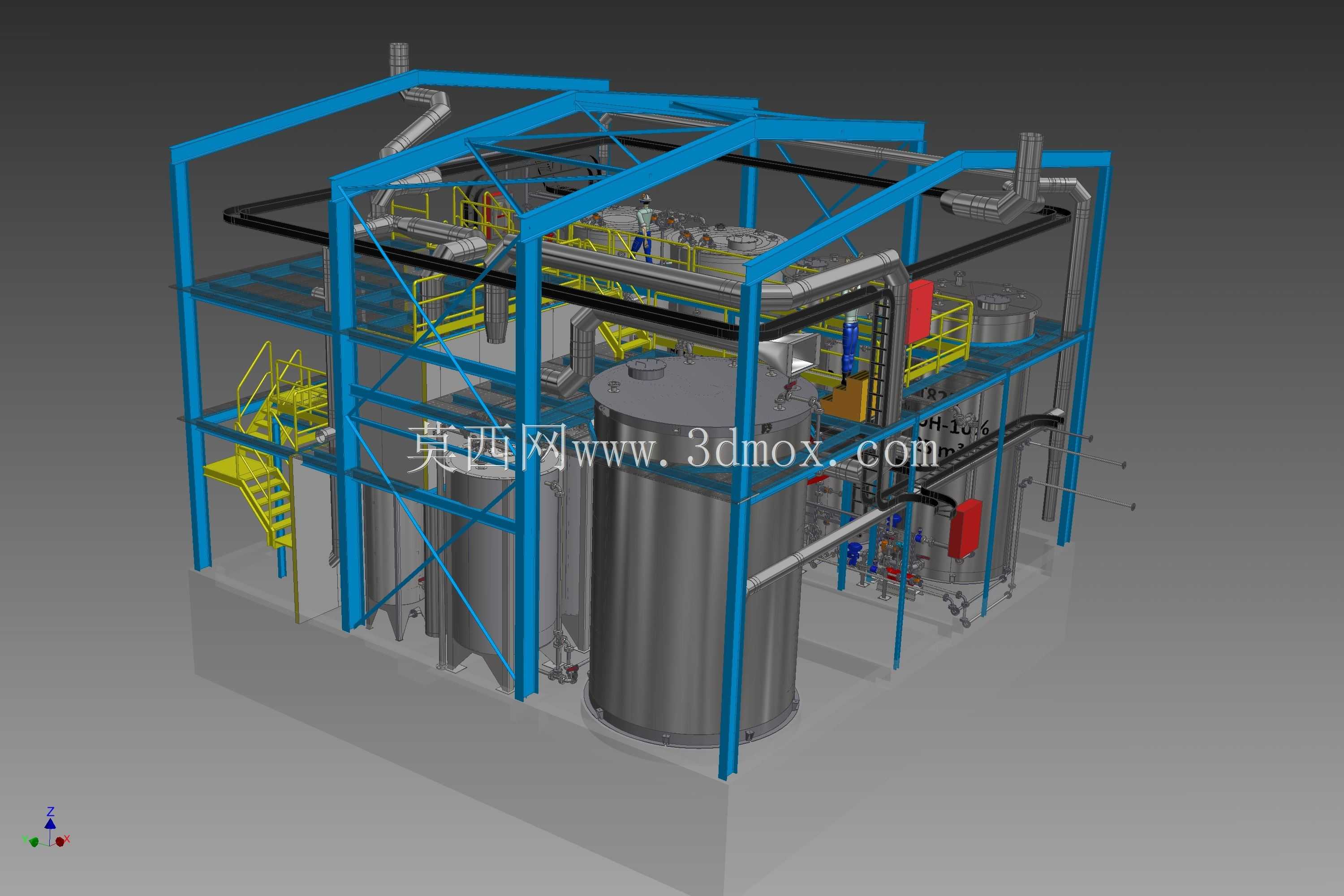

这套三维设计方案面向精细化工、表面处理、医药中间体生产等存在多品类化学品暂存需求的生产场景，聚焦NaOH、HCL、MgSO4、CaCL2四类常用酸碱盐物料的车间级中转储存需求，解决传统零散储放带来的管路混乱、操作空间不足、安全防护缺失的痛点。方案核心采用立式圆筒形储槽作为物料承载体，储槽主体采用耐腐材质适配不同化学品的介质特性，碱类储槽做内壁防碱蚀处理，酸类储槽增设内衬耐腐层，盐类储槽做内壁防结垢光滑处理，每台储槽顶部配置人孔、进料口、排气口、液位检测接口，侧部按操作高度设置出料口、排污口，满足日常进料、取料、定期清罐的全流程操作需求。整体布局采用双层操作平台设计，下层平台沿储槽中下部环形布置，预留足够的阀门操作、管路检修空间，平台边缘设置蓝色防护栏与踢脚板，防止工具坠落与人员踏空；上层平台覆盖储槽顶部操作区域，搭配黄色斜钢梯连通上下层与车间地面，钢梯踏步做防滑处理，两侧扶手高度符合工业操作安全规范，操作人员可通过钢梯抵达顶部完成进料、检维修作业。管路系统采用分层排布设计，不同介质管路按颜色做区分标识，酸类管路采用红色标识、碱类管路采用蓝色标识、盐类管路采用灰色标识，管路沿平台支架架空铺设，避开人员操作通道与设备检修空间，每段管路配置对应控制阀门、快接接头，可直接对接前端生产车间的物料输送管线与后端反应工序的进料管线，减少物料中转的二次搬运环节。设计过程中充分考虑安装边界与操作空间，储槽之间预留不小于一米的检修通道，平台与车间墙体、顶部管线预留足够的安全距离，钢梯的倾斜角度、踏步宽度符合工业操作的人体工程学要求，整套装置可直接嵌入现有化工生产车间的预留区域，无需对车间主体结构做大规模改造，既满足四类化学品的分类储存需求，又兼顾日常操作的便捷性与安全性，避免不同介质混存带来的安全风险，同时规整的管路与平台布局也能提升车间整体的整洁度，降低日常巡检的工作难度。
