废水处理用双真空泵集成机组结构设计

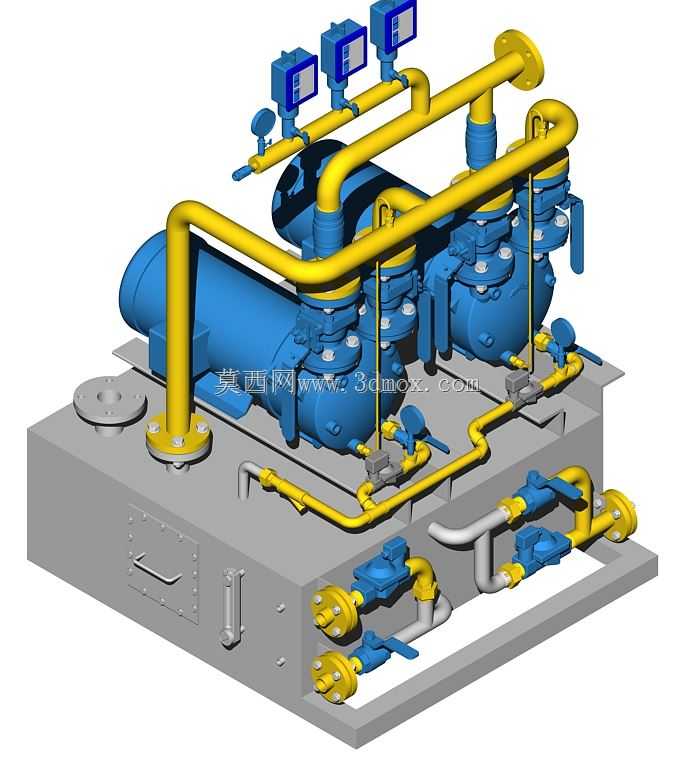

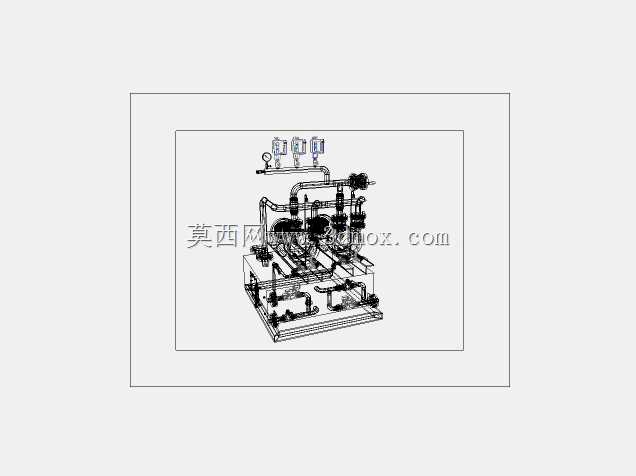

这款双泵集成的真空获取设备，主要面向工业废水处理场景设计，同时适配船载废水处置工况的安装与使用要求，可在废水真空收集、负压输送、真空过滤等核心工艺环节稳定提供负压源，解决传统单泵机组真空度波动大、连续运行可靠性不足的问题，尤其适合需要持续稳定负压、对设备占地有严格限制的废水处理工位。设备采用双泵并联的集成式布局，将两台核心真空发生泵体统一安装在一体式钢制底座上，底座同时集成了储液、积液回收的腔体结构，无需额外搭建配套安装机架，大幅缩减现场安装的施工工作量。管路系统采用差异化配色设计，黄色管路为工艺气路通道，负责连通泵体进气端、外部工艺接口与检测仪表，蓝色部件为泵体主体与控制阀门，灰色部分为集成底座与辅助管路，不同功能分区清晰直观，便于后期运维时快速识别管路走向与部件功能。每台泵的进气端都独立配置了带数显功能的压力检测仪表，可实时反馈单泵的运行负压状态，管路上搭配多组手动控制阀，可实现单泵独立运行、双泵并联大流量抽气、单泵故障隔离切换等多种运行模式，适配不同处理量下的负压需求，当其中一台泵需要维护时，可通过阀门切换实现不停机检修，保障废水处理工艺的连续运行。设备的外部接口统一布置在底座侧方，包含进气接口、排气接口、排液接口与辅助检测接口，所有接口均采用法兰连接形式，安装时可直接对接现场工艺管道，无需额外加工转接部件。集成底座预留了标准的安装固定孔位，整体外形规整，安装边界清晰，可直接固定在混凝土基础或者船载设备安装平台上，底座侧面设置了液位观测窗与检修舱门，可随时查看内部积液状态，定期打开舱门清理沉积杂质，延长设备整体使用寿命。泵体与管路的连接位置均做了密封强化处理，可适应船用工况下的小幅振动，避免长期运行出现管路松动、密封泄漏导致真空度不足的问题，整体结构紧凑，将泵体、管路、阀门、检测仪表、储液腔体整合为一体，相比分散组装的真空系统，占地空间缩减近百分之四十，同时减少了现场管路拼接的密封点，降低了系统泄漏的风险，可稳定为废水处理工艺提供持续可靠的负压动力。
