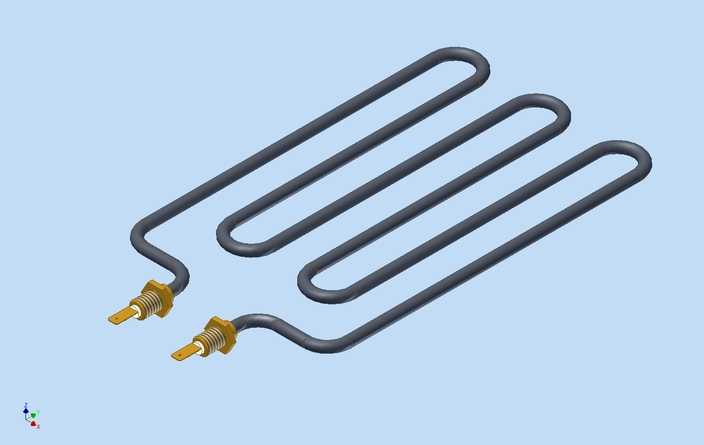

本模型采用Autodesk Inventor进行全参数化三维建模，整体还原了750瓦240伏规格双U型电加热管的完整结构，建模过程中严格遵循电热元件的实际生产尺寸规范，对加热管的弯折曲率、管体直径、接线端结构均做了1:1比例还原。模型主体的金属加热管部分采用扫掠特征生成，先绘制连续的双U型弯折路径，再以圆形管截面沿路径扫掠得到流畅的管体结构，弯折处的圆角过渡完全匹配实际产品的加工工艺，避免出现应力集中的尖锐折角，还原了加热管弯制工序的成型效果。接线端部分单独建模，包含黄铜材质的接线柱、带外螺纹的安装固定座、密封绝缘垫片结构，螺纹部分采用螺旋线扫掠生成真实的牙型结构，安装座的六角拧动面做了精准的倒角处理，还原了紧固件的装配特征。材质渲染阶段，加热管主体金属外壳赋予哑光深灰金属材质，添加细微的氧化质感模拟不锈钢加热管的表面状态，接线柱与安装座赋予黄铜金属材质，调整金属粗糙度与反射参数，呈现铜质配件的温润金属光泽，背景采用浅天蓝色纯色背景突出产品主体，渲染光影柔和，清晰展现加热管的弯折层次与结构细节。结构设计上，双U型的排布方式在有限的安装空间内最大化延展了加热管的有效发热长度，保证750瓦功率下的发热面积充足，两个接线端平行排布，适配标准的法兰或螺纹安装场景，管体的弯折间距均匀，既保证加热时的热场分布均匀，也预留了足够的热膨胀间隙，避免工作过程中管体受热变形相互接触。建模过程中对各部件做了装配约束，接线端与管体的连接位置做了同轴度约束，还原了实际产品的焊接密封结构，模型无多余碎面、破面，特征树清晰可编辑，可直接用于电热产品的装配模拟、加热场景的热仿真分析，也可作为加热类设备的配件模型用于整机方案展示。
