TO-220封装线性5V三端稳压器件结构

这款三端线性稳压器件是电子电路供电系统中极为常用的基础功率器件，核心作用是将波动范围较大的直流输入电压，稳定转换为恒定的5V直流输出，为各类数字集成电路、模拟信号处理模块、小型传感单元提供干净稳定的供电保障，广泛应用在消费电子控制板、工业测控模块、嵌入式开发板、小型家电控制回路、车载电子辅助装置等场景中，是低压直流供电链路里保障电路工作稳定性的核心元件。

从功能特性来看，该器件属于固定输出型线性稳压方案，内置过流保护、过热关断、安全工作区补偿电路，当输出端出现短路过载、芯片结温超过安全阈值时，器件会自动限制输出电流或切断输出回路，避免自身及后级负载电路因异常工况损坏，无需额外搭配复杂的外围保护元件即可搭建可靠的稳压电路，大幅降低供电回路的设计复杂度。

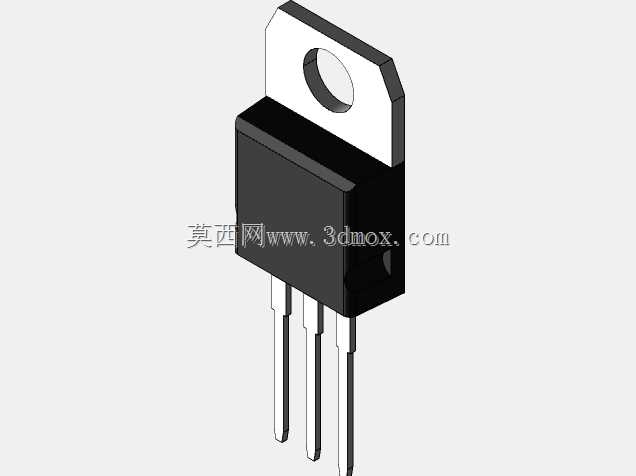

设计过程中，首先围绕器件的散热需求规划整体结构：器件主体分为塑封功率本体与金属散热安装片两部分，金属安装片位于器件上部，开设标准圆形安装孔，可通过螺丝直接固定在铝制散热片或设备金属壳体上，将芯片工作时产生的热量快速传导出去，保障器件在额定负载下长期稳定工作。引脚部分采用标准直插式三脚布局，从塑封本体底部平行引出，引脚间距符合通用PCB焊盘设计规范，既可以直接插入标准面包板做电路原型验证，也可以通过波峰焊工艺焊接在量产PCB板上，适配不同阶段的电路组装需求。

外形与安装边界方面，器件整体为立式直插结构，塑封本体为规整长方体，上部金属散热片带有定位安装孔，引脚长度预留足够的焊接与弯折余量，安装时仅需在PCB上对应位置开设匹配引脚间距的焊盘孔，在散热安装位置预留对应尺寸的平面与螺丝孔位即可，不需要额外设计复杂的固定结构，能够适配各类紧凑空间内的电路板布局，在有限的安装空间内实现稳定的电压转换功能，兼顾散热性能、安装便利性与电气安全距离，满足小功率直流供电场景的通用使用需求。
