七厘米直径机器人专用辐条式行走轮

　　这款直径7厘米的行走轮，最初是针对小型桌面级移动机器人、教育竞赛类机器人的行走需求开发的，在实际选型场景中，这类小直径轮组常被用于室内平整地面运行的小型AGV、创客开发的智能小车、学生竞赛用机器人平台，相比大直径轮组，它的转向惯量更小，在需要频繁启停、小半径转向的场景下，能降低舵机或者驱动电机的负载扭矩要求，适配常见的小型直流减速电机输出轴安装尺寸。

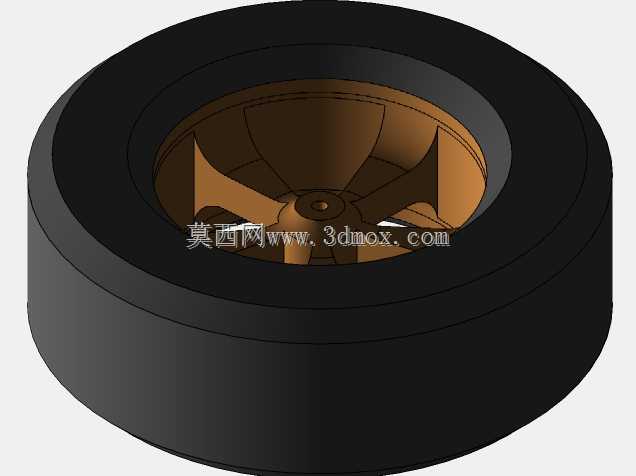

　　从结构设计逻辑来看，轮体采用橡胶外圈加塑料辐条轮毂的分体式结构，外圈的橡胶层厚度经过反复调试，既保证了足够的摩擦系数，在PVC地面、木质桌面、普通水泥地坪上都能提供足够的抓地力，避免机器人行走时出现打滑丢步的问题，又不会因为橡胶层过厚导致轮体径向形变量过大，影响编码器计数的准确性——做过移动机器人定位的工程师都清楚，轮体的径向跳动如果超过0.5mm，长时间行走的里程计累计误差会快速放大，直接影响建图和导航精度，这款轮的橡胶层与轮毂的配合采用过盈压装设计，压装后橡胶层与轮毂之间无相对转动间隙，能有效避免长期运行后外圈松脱的问题。

　　轮毂部分采用六辐条对称结构，这种结构并非单纯为了外观，在注塑成型的工艺场景下，六辐条的排布能让塑料熔体在模腔内的流动更均匀，减少轮毂成型后的内应力，避免长期受径向载荷后出现辐条断裂的问题；同时辐条之间的镂空设计，能在保证轮毂整体结构强度的前提下，尽可能降低轮体自身的转动惯量，对于功率余量不大的小型驱动电机来说，更低的转动惯量意味着更快的动态响应速度，在做PID调速的时候参数更容易整定，不会因为轮体惯量太大导致低速爬行或者高速过冲。

　　安装边界方面，轮毂中心的安装孔位适配市面上常见的3mm、4mm直径D型输出轴的小型直流减速电机，轮毂内侧预留了紧定螺钉的安装位，安装时不需要额外加工联轴器，直接将轮体压入电机输出轴后拧紧紧定螺钉即可完成固定，轮体的总宽度控制在2厘米以内，安装后不会超出小型机器人底盘的侧边边界，对于底盘宽度在10厘米以内的微型机器人来说，双侧安装后也不会出现轮体外凸过多影响避障传感器检测范围的问题。

　　在实际应用中，这款轮组也可用于小型玩具车、模型车的行走改造，橡胶外圈的邵氏硬度控制在60A左右，行走时的噪音更低，在室内场景运行不会产生明显的轮体滚动噪音；辐条的厚度经过受力仿真验证，在单轮承受1千克垂直载荷的情况下，辐条的最大应力远低于常用ABS或者PLA材料的屈服强度，即便是3D打印制作的样件，也能满足常规使用的强度要求，不会出现正常行走时辐条断裂的情况。

　　设计过程中也特意规避了小直径轮常见的卡滞问题，轮体两侧的端面没有突出的安装凸台，在地面存在细小纸屑、导线皮等杂物的时候，杂物不会被卷到轮体和安装支架的缝隙里导致轮体卡死，轮缘的圆角过渡处理，也能在轮体轻微接触障碍物侧面的时候，不会被棱角勾住导致行走受阻。对于做小型移动设备开发的结构工程师来说，这款轮的尺寸参数可以直接适配常规的底盘安装孔位，不需要额外调整轮轴的安装高度，能缩短样机开发的周期，减少轮组定制的成本。
