直插式陶瓷电容电子元件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB组装环节，直插式陶瓷电容是板级电路里最常见的无源滤波、退耦元件，这类元件的三维建模精度，直接影响SMT前的虚拟装配校验、板卡干涉检查、整机结构堆叠的仿真准确率。很多刚入行的结构工程师在做板级元件建模时，容易忽略引脚成型的折弯弧度、电容本体与引脚衔接处的包封过渡结构，导致导出的STEP模型导入PCB设计软件后，和实际元件的安装占位存在偏差，轻则出现装配间隙不足，重则在波峰焊工序出现元件卡板、引脚过孔对位偏移的问题。

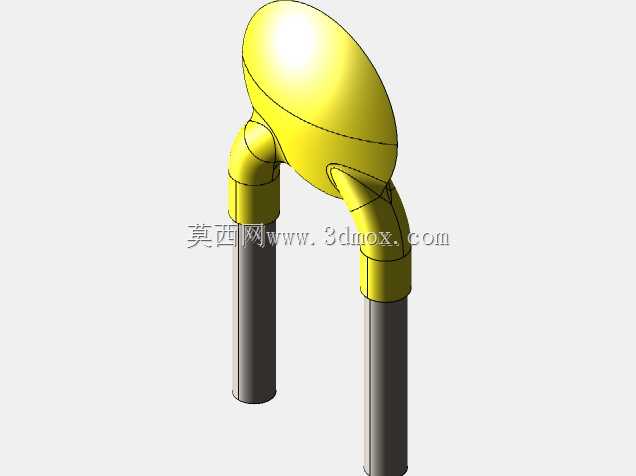

　　这个陶瓷电容模型还原了常规直插瓷片电容的典型结构：上部的陶瓷介质本体采用扁圆形椭球结构，和市面上常见的低压瓷介电容的本体轮廓完全匹配，本体表面的包封层做了均匀的厚度处理，没有出现建模时常见的曲面破面、厚度不均的问题。两侧的引脚从本体引出位置做了圆弧过渡折弯，没有生硬的直角转折——这一点非常贴合实际生产中的引脚成型工艺，实际元件的引脚在折弯处都会保留工艺圆角，避免直角折弯导致的引脚应力集中、焊接后受温度循环影响出现引脚断裂的隐患。引脚部分采用圆柱形直杆结构，直径匹配常规0.8mm线径的直插元件引脚标准，引脚伸出长度预留了足够的PCB插装余量，能够适配1.2-1.6mm厚度的常规FR4电路板安装需求，两个引脚的中心间距符合直插元件2.54mm标准网格的间距要求，能直接对齐通用PCB的标准过孔坐标，不需要额外调整安装位置。

　　从设计思路来看，建模时优先保证了安装边界的准确性：本体的最大外径、本体底部到PCB板面的安装高度、引脚的跨距这三个核心装配尺寸，都按照行业通用的直插瓷片电容规格做了参数化约束，不管是用来做板卡的装配干涉检查，还是做教学演示用的电子元件拆解模型，都能直接调用。很多工程师在做这类小元件建模时，容易把引脚和本体的衔接位置做成直角插入，忽略实际生产中瓷片电容本体两端的引脚包封固定结构，这个模型在本体和引脚的衔接处做了锥形的包封过渡，还原了实际元件的封装结构，在做热仿真分析时，这个过渡结构的存在也能更准确的模拟引脚到本体的热传导路径，避免仿真时因为结构简化导致的热阻计算偏差。

　　在实际应用场景里，这类直插陶瓷电容常被用在电源输入端的EMI滤波、芯片电源引脚的退耦、音频电路的信号耦合位置，因为陶瓷介质的温度稳定性好、高频损耗低，在高频通讯板卡、工业控制板上的用量非常大。做整机结构设计时，如果板卡上这类直插元件的模型高度不准确，很容易出现板卡装配到外壳后，电容本体顶到外壳内壁的问题，尤其是在薄型消费电子的结构堆叠里，元件的高度公差控制要求到0.1mm级别，这个模型的本体高度、引脚折弯后的总高度都做了精准的尺寸约束，能够满足结构堆叠的精度要求。另外模型的曲面部分做了G2连续处理，导入到Keyshot之类的渲染软件做产品爆炸图、装配工艺演示动画时，不会出现曲面棱角、光影断层的问题，不管是做生产作业指导书的配图，还是做产品宣传的结构拆解图，都不需要额外做曲面修补。

　　从安装边界来看，这个模型的引脚长度方向预留了穿过PCB后露出2-3mm的焊接余量，符合波峰焊工艺对直插元件引脚露出长度的要求，不会因为引脚过长导致焊接后连锡，也不会因为引脚过短导致焊盘浸润不足。本体的扁圆形结构也还原了实际瓷片电容的外形特征，没有简化成规则的圆柱体，在做自动化插件机的虚拟调试时，这个外形轮廓能够匹配插件机的吸嘴、夹爪的定位尺寸，提前模拟插件过程中夹爪和本体的接触位置，避免实际生产时出现夹取不稳、插件偏移的问题。很多自动化产线的虚拟调试阶段，就是因为元件模型和实际实物外形偏差太大，导致调试时夹爪定位参数需要反复修改，耽误产线爬坡的进度，精准的元件三维模型能大幅缩短前期调试的周期。
