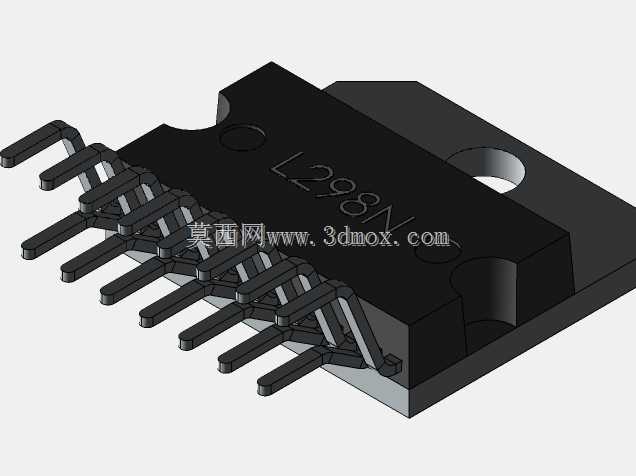

L298N电机驱动集成芯片三维结构

　　在小型移动机器人、智能小车、教学实验平台这类需要直流电机精准控制的场景里，L298N是出镜率极高的功率驱动器件，很多刚接触机电一体化设计的工程师，第一次做电机驱动选型都会接触到这款芯片。做这款芯片的三维建模时，首先要还原的是Multiwatt15封装的实际外形特征，这种带散热片的直插封装，本身就是为了承载双路H桥输出时的功率损耗设计的，建模时不能只做外观示意，要把引脚的成型角度、散热片的安装孔位、本体上的定位缺口这些和实际装配相关的细节做准确。从实际应用角度看，这款芯片可以同时驱动两路直流有刷电机，支持最高46V的工作电压，总输出电流可以达到4A，足够覆盖绝大多数小型教学机器人、桌面级自动化装置的电机驱动需求，很多创客项目、学生竞赛作品里都会用它做核心驱动部件，因为外围电路搭建简单，控制逻辑清晰，不需要复杂的驱动算法就能实现电机的正反转、调速功能。建模过程中，引脚部分的处理是重点，15个引脚的折弯角度、伸出长度、引脚间距必须严格对应封装手册的尺寸，因为在PCB布局阶段，这个三维模型可以直接用来做干涉检查，很多新手画完PCB焊接时才发现引脚和周边电容、接线端子打架，就是因为前期没做准确的三维封装匹配。芯片本体顶部的散热基座是和内部功率管连通的，实际使用时很多人会额外加装散热片，建模时要预留出散热片的安装空间，本体上的定位半圆缺口是装配时区分引脚方向的关键标识，这个细节不能省略，不然生产装配时很容易出现芯片插反的问题。从安装边界来看，

　　这款芯片直插焊接在PCB上时，本体底部距离板面的高度要符合波峰焊的工艺要求，引脚伸出PCB背面的长度要控制在可焊接的合理范围，两侧的固定孔是用来把芯片锁在散热片或者设备壳体上的，孔位的同轴度、孔径大小要和常用的M3螺丝匹配，不能出现建模尺寸和实际紧固件不匹配的问题。很多人做这类电子元器件模型时容易忽略引脚的成型弧度，实际量产的直插芯片引脚不是直角折弯的，靠近本体的位置有一段圆弧过渡，这个细节如果做不对，在做装配仿真的时候就会出现引脚和PCB焊盘对位不准的情况，导出STEP文件给结构工程师做整机布局时，也会因为尺寸偏差导致整体装配间隙计算错误。这款芯片的控制逻辑是标准的TTL电平兼容，输入端可以直接和单片机IO口连接，

　　不需要额外的电平转换电路，建模的时候虽然不需要还原内部晶圆结构，但外部的引脚排布要和 datasheet 完全一致，1脚和15脚的电流采样端、8脚的功率电源端、9脚的逻辑电源端位置不能出错，不然做PCB封装匹配的时候会出现引脚定义错位的问题。在小型AGV、教育机器人的结构设计里，驱动板的布局往往很紧凑，L298N作为板上高度较高的元器件，它的本体高度直接影响上层板的安装空间，准确的三维模型可以帮助结构工程师在设计阶段就核算好层间间距，避免后期打样后出现元器件顶壳、板间干涉的问题。另外，芯片本体表面的印字区域建模时也要做平整处理，实际生产中丝印标注是打在这个平面上的，模型里还原这个平面可以方便后续做丝印定位的参考，

　　散热基座的平面度也要在建模时保证，不然加装散热片的时候会出现接触间隙，影响实际散热效果。从实际使用的工况来看，这款芯片在满负载运行时温升比较明显，所以建模时还原的安装孔位，就是为了让工程师在设计阶段就考虑到散热片的安装空间，预留足够的空气对流间隙，避免因为结构设计紧凑导致散热不畅，出现芯片过流保护甚至烧坏的情况。很多初学者做模型时只追求外观看起来像，忽略了这些和生产、装配、使用相关的细节，导致建出来的模型只能做渲染用，没法实际用到结构设计、PCB布局的工作流程里，这款L298N的模型在搭建时，所有尺寸都参考实际器件的实测值和官方封装手册，不管是用来做整机装配的干涉检查，还是用来做教学演示的结构展示，都能满足工程使用的要求。
