双排直插公头连接器结构设计

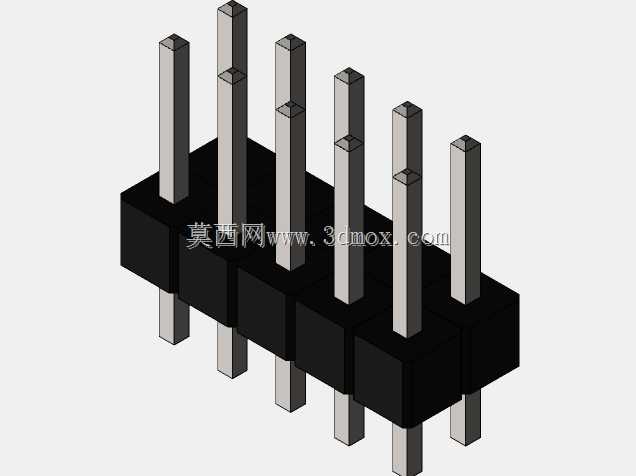

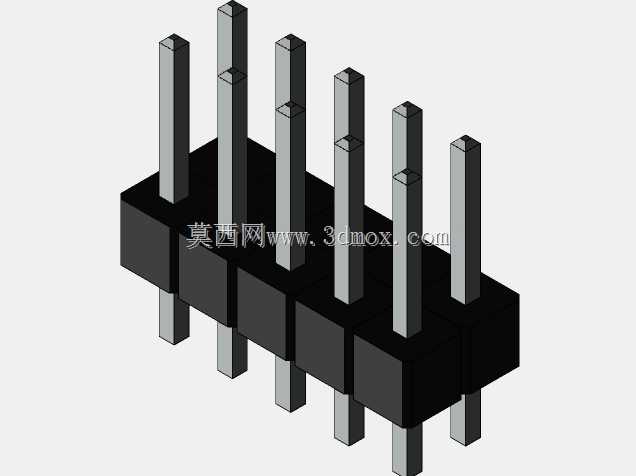

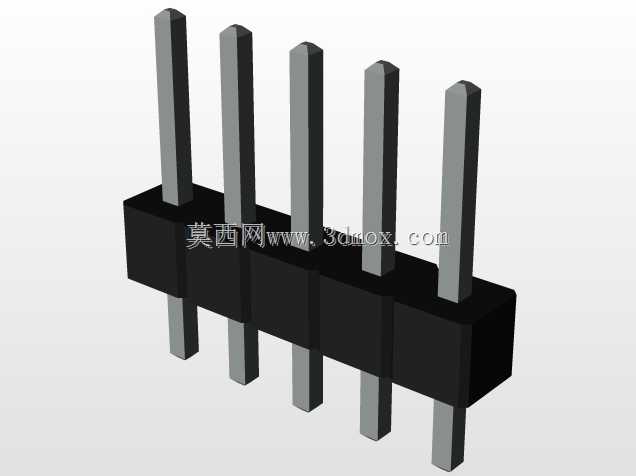

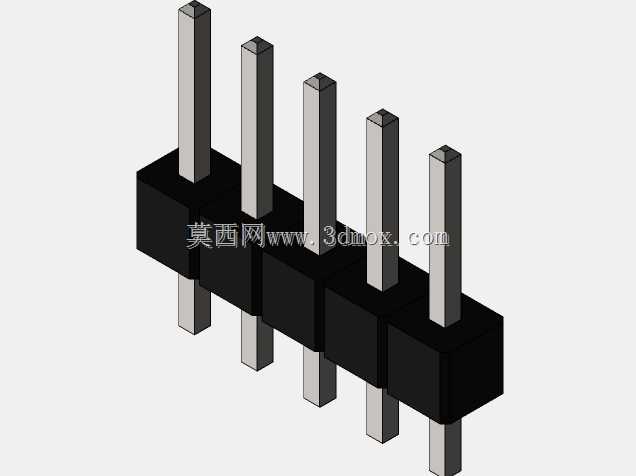

　　这类双排直插公头排针是电子电路互联场景里用量极大的基础互联元件，日常做板卡级电路设计、工控设备内部接线、消费电子主板组装时都会频繁用到，核心作用是实现两块PCB板之间、板卡与外接功能模块之间的信号与小电流导通，相比焊接飞线的连接方式，排针插接的形式既可以保证连接可靠性，也能支持后期模块的拆卸更换，大幅降低设备后期维护的拆改难度。从结构设计逻辑来看，这款公头采用双排等距插针布局，插针采用方形截面金属基材，表面做镀锡处理，既可以保证焊接时的上锡效率，也能长期抵御使用环境中的氧化侵蚀，避免接触电阻升高导致的信号衰减或者供电压降问题。黑色的绝缘基座采用耐高温工程塑料注塑成型，材质需要满足波峰焊、回流焊过程中的高温耐受要求，

　　不会在焊接高温下出现形变、融化或者析出有害物质，同时基座上的插针固定孔位做了过盈配合设计，插针压入基座后不会出现松动、歪斜或者轴向窜动的问题，保证每一根插针的位置度公差控制在合理范围内，避免插接时出现针脚偏位顶弯的情况。从安装边界来看，这款排针采用直插式设计，插针两端分别伸出基座上下两侧，下端用于焊接在PCB板对应的焊盘孔位上，上端用于和配套的母座排母实现对插，设计时需要严格控制插针的伸出长度，下端伸出长度要匹配常用PCB板的厚度，保证焊接时插针穿过焊盘后有足够的上锡长度，同时不会因为伸出过长导致焊接后针脚突出过多触碰其他板卡元件；上端伸出长度要匹配母座的插接深度，保证插合后接触面积足够，不会因为接触长度不足导致松脱。

　　实际选型使用时，这类排针的针脚间距是核心参数，不同间距对应不同的耐压、载流能力，设计时需要根据板卡的信号传输速率、供电电流大小匹配合适的规格，同时要注意插针的同心度，批量生产时如果单根插针歪斜超差，会直接导致整组排针无法顺利插入母座，甚至顶弯针脚造成板卡短路。在做整机结构布局时，还要考虑排针周边的操作空间，预留出足够的手指或者工装插拔的操作余量，避免周边过高的元件遮挡导致插接困难，同时在有振动的使用场景下，还要额外考虑排针插接后的防松措施，比如增加卡扣或者点胶固定，避免长期振动下接插件松脱导致设备故障。
