小型OLED显示模组结构设计

项目分类:通讯工具类 发布时间:2022-05-30 ID:643055
  • 小型OLED显示模组结构设计

  在嵌入式开发、小型智能终端、便携检测设备的硬件选型环节,显示模块的结构适配性往往是决定整机装配效率的核心因素之一,这款OLED显示模组的结构设计,正是围绕小空间安装场景的实际需求完成的。从实际落地的项目场景来看,这类小尺寸OLED屏常被用在手持数据采集终端、桌面小型检测仪器、开源硬件开发套件、智能穿戴设备副屏、工业控制节点的状态显示端,区别于大尺寸显示面板,这类模组不需要承担复杂的多媒体显示任务,核心作用是输出设备运行参数、状态提示、简单交互菜单,因此结构设计上优先保障安装可靠性与空间利用率。

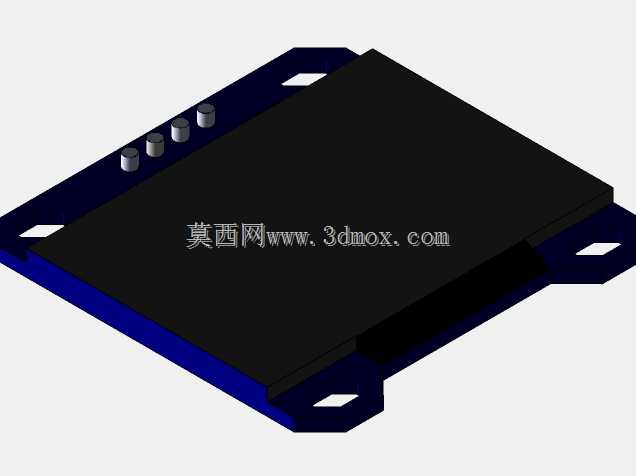

  从功能特性来看,该模组采用板屏一体化的结构设计,显示面板直接贴合在PCB基板上,省去了额外的屏线转接结构,一方面降低了装配环节的接线复杂度,另一方面也减少了接插件松动带来的接触不良风险。PCB板边缘预留的四个安装定位孔,是按照小型电子设备的通用安装间距设计的,既可以通过铜柱配合螺丝完成悬空固定,也可以直接贴合在设备壳体的定位柱上做热熔固定,适配两种最常见的小型设备装配工艺。板侧排布的四个接线引脚,采用侧置布局,接线完成后线材可以顺着板边排布,不会在屏幕背面形成凸起,有效压缩了屏幕安装所需的Z向空间,对于内部空间局促的便携设备来说,这种布局能给电池、主控板等其他部件留出更多排布余量。

  设计过程中,首先确定的是屏幕的有效显示区域边界,以此反推PCB基板的外形尺寸,确保屏幕黑边区域完全落在基板支撑范围内,避免屏幕边缘因缺少支撑受外力出现碎裂。PCB板的蓝色阻焊层下方,走线全部做了等长处理,保障信号传输的稳定性,板边做了圆角过渡处理,避免装配过程中板边毛刺划伤设备内部的线材或者绝缘层。屏幕表面没有额外加装保护盖板,是考虑到多数应用场景下屏幕都嵌在设备壳体的窗口内部,壳体本身的窗口凸台就能起到防护作用,省去盖板可以进一步降低模组整体厚度,同时压缩物料成本。

  从安装边界尺寸来看,整个模组的外形轮廓方正,对角线尺寸适配1.3英寸以下小尺寸OLED的通用规格,安装孔位的中心距与市面上多数同规格通用模组保持一致,做硬件替换时不需要重新调整壳体的安装柱位置,能直接完成兼容替换。模组整体厚度控制在极低水平,屏幕与PCB贴合后的总厚度不超过5mm,即便是加上接线端子的凸起高度,整体Z向尺寸也能控制在7mm以内,完全适配超薄便携设备的内部空间要求。屏幕的驱动电路全部集成在PCB板上,不需要额外搭配驱动板,进一步减少了外围部件的安装空间需求。

  在实际选型适配时,需要注意该模组的安装方向,引脚侧的定位孔与另一侧的孔位存在微小的尺寸差,装配前需要核对引脚定义与设备主板的接线方向,避免装反后需要重新返工。另外,屏幕的可视角度范围覆盖了正面160度以上的区域,安装时不需要额外做倾斜设计,正对使用者方向安装就能获得清晰的显示效果。PCB板的边缘预留了2mm的工艺边,在批量生产做波峰焊时可以直接用治具夹持,不需要额外添加工艺辅助边,能减少生产环节的物料损耗。
