双发货运型遥控固定翼航模结构设计

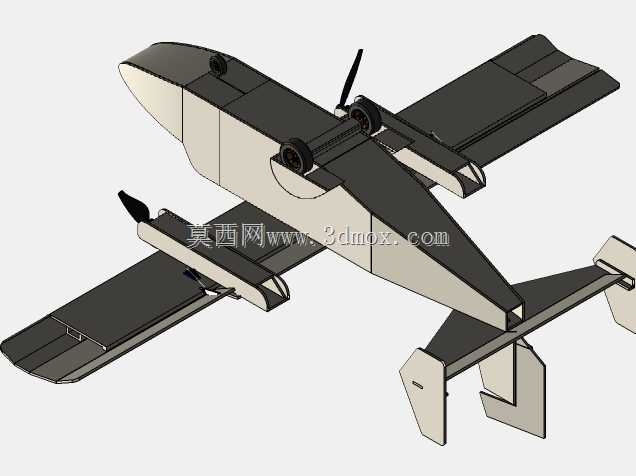

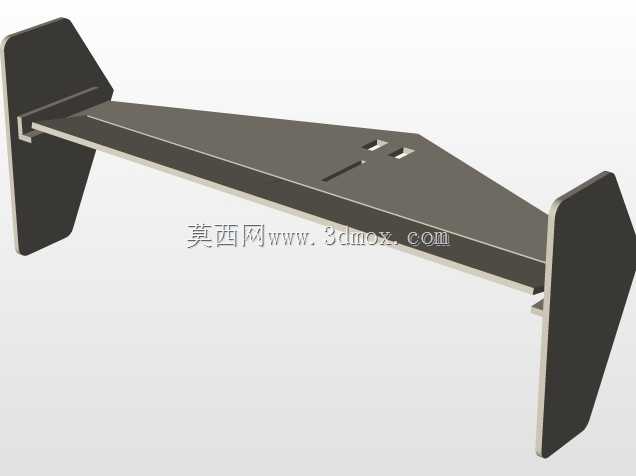

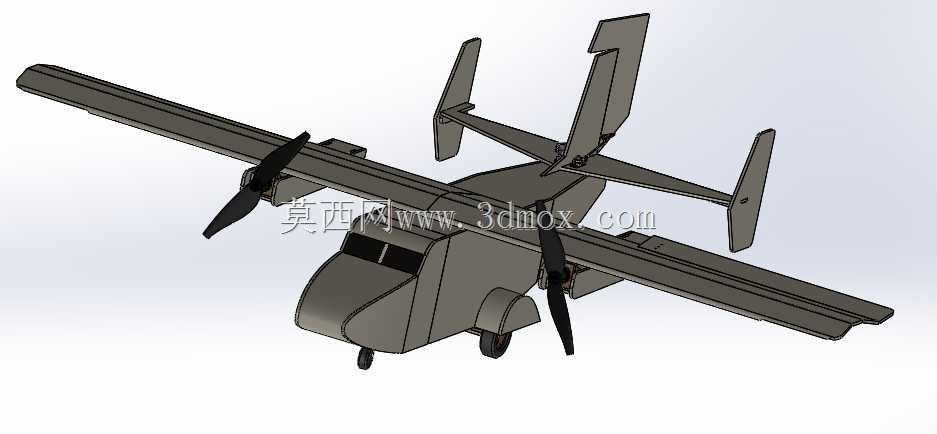

　　这款双发固定翼航模的设计定位聚焦于小载荷短途货运类飞行试验场景，区别于常规竞速、特技类航模的设计取向，整体结构围绕载荷承载、低速飞行稳定性、简易维护性三个核心方向展开。从气动布局来看，模型采用上单翼搭配双尾撑的结构形式，上单翼设计能够为机身中部留出完整的载荷舱空间，避免翼梁结构穿越货舱造成的容积浪费，同时上单翼的上反角设计能够在无主动飞控介入的状态下提供足够的横向自稳能力，降低货运飞行过程中姿态失控的风险。双尾撑结构将水平尾翼与垂直尾翼的安装位置后移，在缩短机身整体长度的同时保证了足够的尾翼力臂，能够在搭载不同重量载荷导致重心出现小幅偏移时，依然维持足够的俯仰与航向操纵力矩，适配货运场景下载荷重量不固定的实际使用需求。

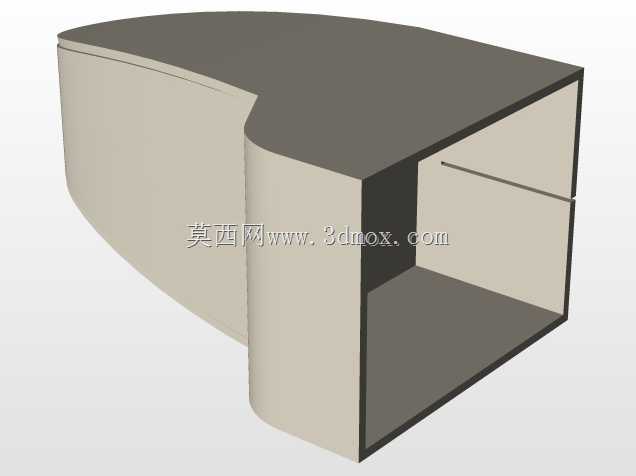

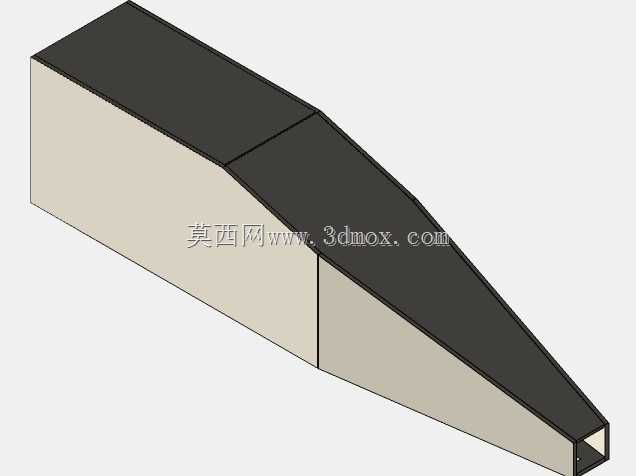

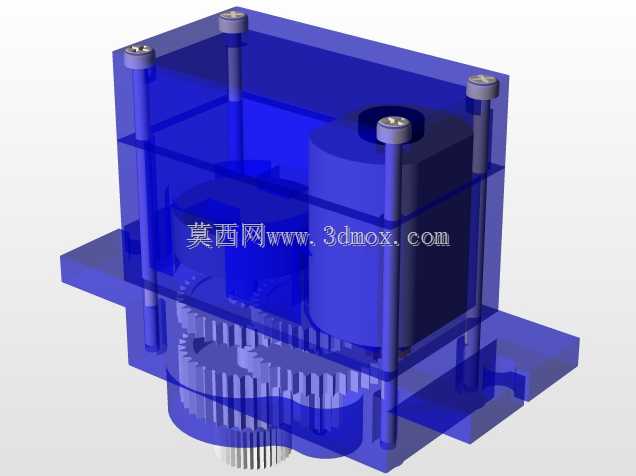

　　动力系统采用前置双拉进式螺旋桨布局，两台动力单元分别安装在两侧机翼中段的发动机舱内，这种布局一方面能够让螺旋桨的滑流直接覆盖机翼表面，提升低速飞行状态下的机翼升力系数，缩短起飞滑跑距离，适配非铺装场地的起降需求；另一方面双发对称布置能够抵消单个螺旋桨的反扭力矩，降低平飞过程中的配平操纵量，提升长距离飞行时的姿态稳定性。机身主体采用模块化分段设计，机头段为设备舱，用于安置遥控接收机、舵机、电池等航电设备，中部为独立的载荷舱，舱段内壁预留了魔术贴与绑带安装位，可根据运输物品的外形快速固定载荷，避免飞行过程中载荷移位影响重心。机翼与尾撑、尾翼之间均采用快拆插接结构，插接配合面设计有定位止口，无需额外校准即可完成组装，

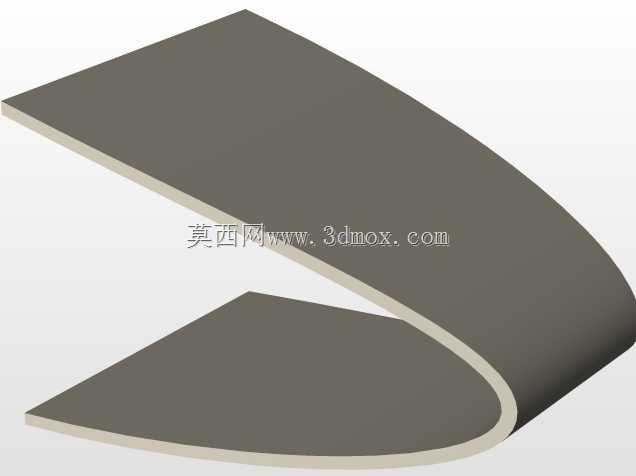

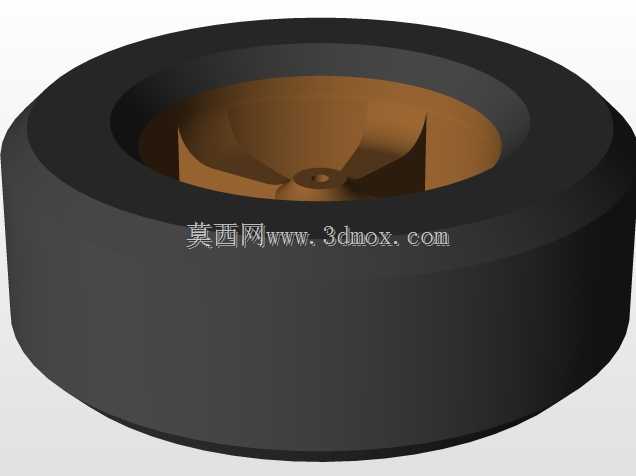

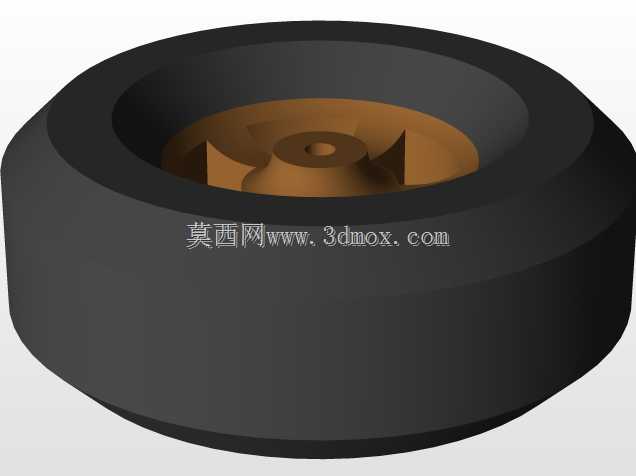

　　拆解后可放入常规尺寸的航模收纳箱，方便外场飞行时的转运。从结构强度设计来看，机翼主梁采用层板加强的箱型梁结构，翼肋采用轻量化镂空设计，在保证机翼抗弯扭强度满足1.5kg载荷挂载需求的前提下，尽可能降低结构自重；机身蒙皮采用薄板材拼接成型，拼接处设计有45度斜角搭接缝，既能够保证拼接处的结构强度，也能降低机身表面的气流阻力。起落架采用后三点式布局，主起落架安装在两侧发动机舱下方，直接将着陆冲击载荷传递到机翼主梁结构上，避免机身主体承受着陆冲击，尾起落架与方向舵联动，能够在地面滑行时提供足够的转向操纵能力，适配简易跑道的滑行转向需求。操纵面设计上，副翼设置在两侧机翼外段，升降舵设置在水平尾翼后缘，方向舵设置在两个垂直尾翼后缘，

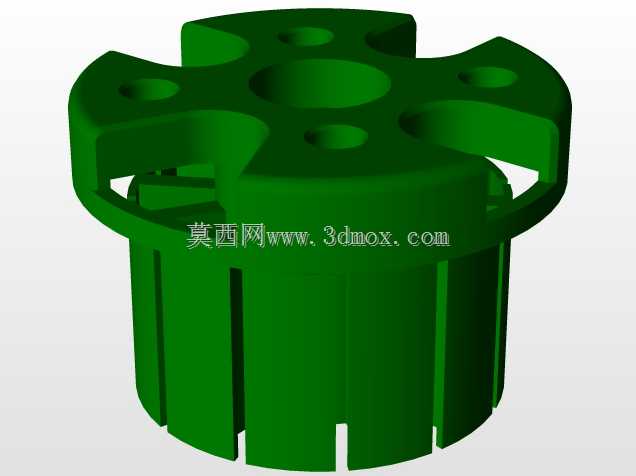

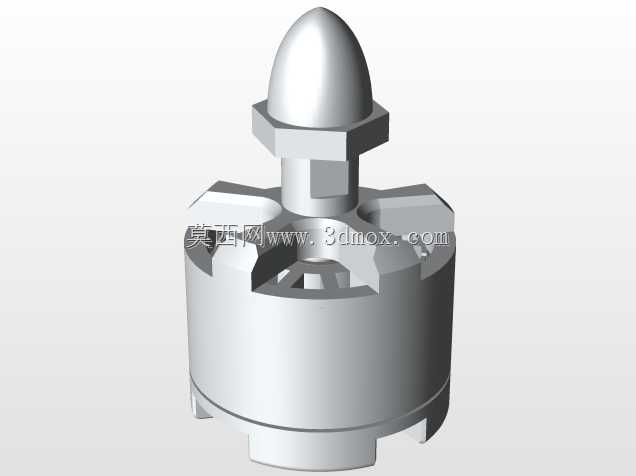

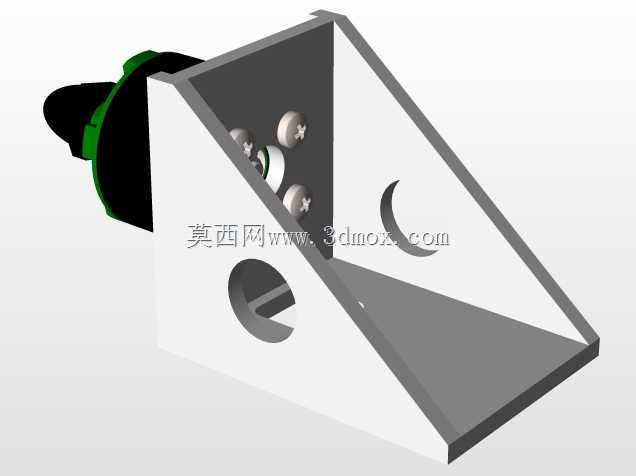

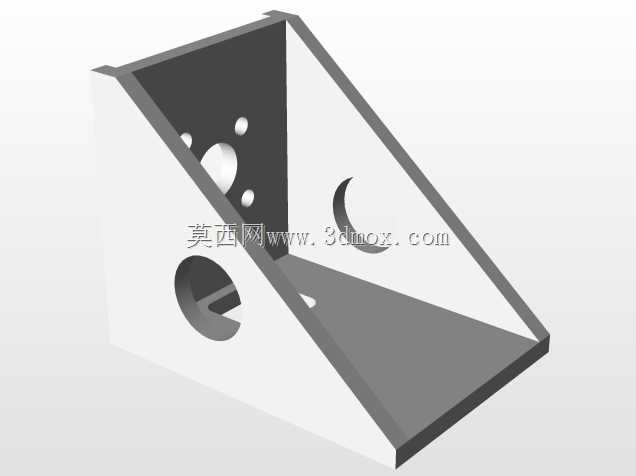

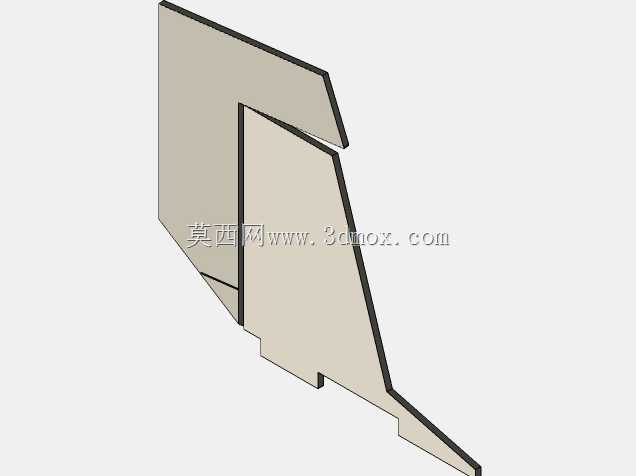

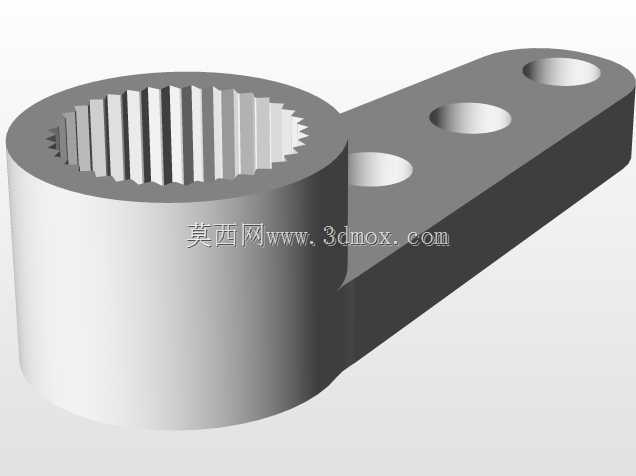

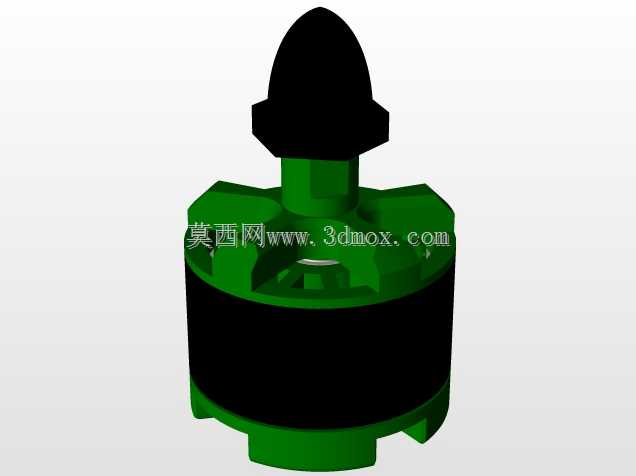

　　每个操纵面的舵角安装位都预留了3个不同的安装孔位，可根据飞行测试的操纵手感调整舵面行程，适配不同飞行熟练度的操纵需求。整体设计过程中优先考虑了零件的易加工性，所有结构件均为平板板材切割成型，无需复杂的曲面模具加工，航模爱好者可直接根据三维模型导出的切割图纸自行加工制作，降低制作门槛。载荷舱的尺寸边界设计为长度180mm、宽度120mm、高度80mm，可容纳小型电子设备、应急物资等小重量物品的运输试验，机身重心设计范围落在机翼弦长30%-35%区间内，当载荷重量在200g-500g范围内变化时，仅需调整电池安装位置即可完成重心配平，无需额外改动结构。尾翼与尾撑的连接位置设计有可调安装角的滑槽，可根据实际飞行测试的俯仰稳定性表现，小幅调整水平尾翼的安装角，优化不同载荷状态下的平飞配平舵量，减少飞行过程中的动力损耗。发动机舱的安装座设计了可调节的电机安装位，可适配2204到2212系列的外转子无刷电机，用户可根据期望的起飞重量与飞行速度选择合适的动力配置，安装座周围预留了电调安装空间与散热通风口，避免长时间大油门飞行时电调过热导致动力失效。
