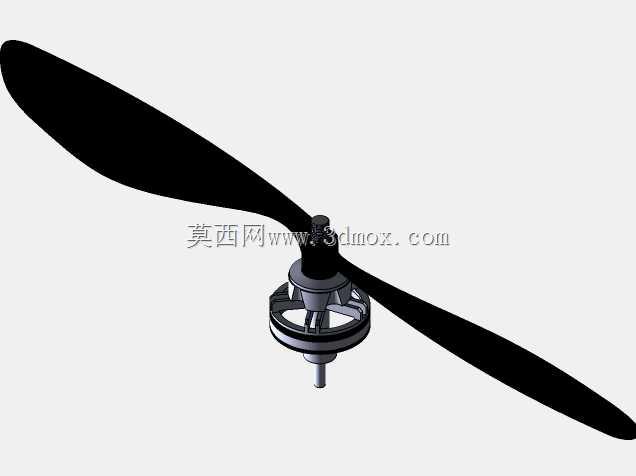

无人机用外转子无刷动力电机结构

这款动力组件是面向多旋翼、固定翼小型无人机开发的外转子无刷动力单元，核心应用场景覆盖消费级航拍无人机、行业级巡检无人机、农业植保小型无人机以及航模飞行器的动力输出环节，作为无人机飞行动力系统的核心执行部件，承担将电能转化为旋转机械能、驱动螺旋桨产生升力与推进力的核心作用，直接决定无人机的载重能力、续航表现、飞行稳定性与机动响应速度。

从功能特性来看，该无刷电机采用外转子结构设计，转子外壳直接与螺旋桨安装座集成，相比同规格内转子无刷电机具备更大的输出扭矩，无需搭配额外减速齿轮组即可直接驱动大尺寸螺旋桨，大幅降低动力传动环节的能量损耗与机械故障概率；定子绕组采用集中式绕线布局，优化了槽极配合比例，在高转速运转下能够保持更低的电磁噪音与更平顺的扭矩输出，适配无人机不同飞行姿态下的动力快速响应需求，从悬停状态的稳定低转速输出到机动飞行的高转速拉升，都能保持线性的动力反馈，避免动力突跳影响飞行姿态控制。

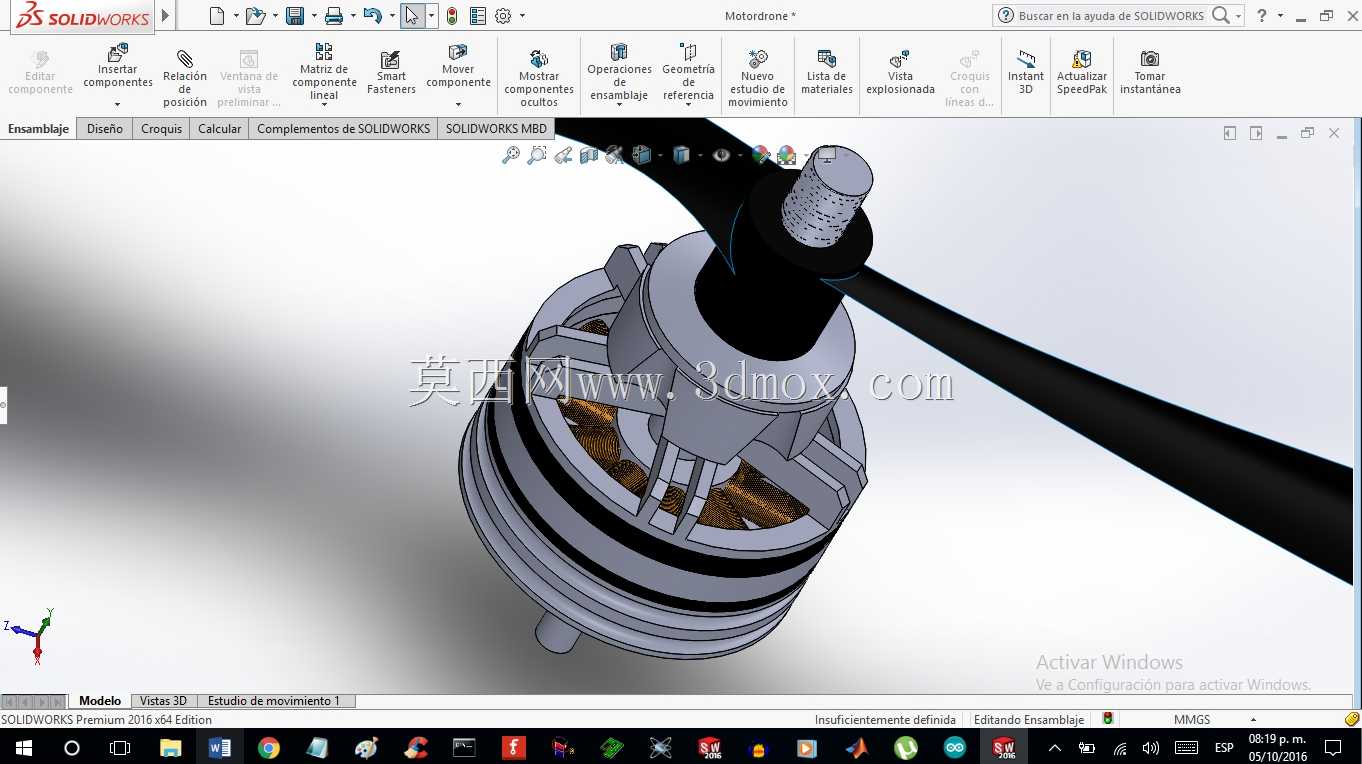

设计思路上，这款电机充分考虑无人机的轻量化需求，整体结构采用紧凑化集成设计，将轴承支撑结构、绕组散热结构、螺旋桨快装结构进行一体化整合：上下端采用高精度深沟球轴承支撑转子轴，保证高速旋转下的同轴度，减少运转抖动；定子外壳预留自然散热风道，飞行过程中螺旋桨产生的下行气流可直接带走绕组工作产生的热量，避免长时间大负载下出现过热退磁问题；顶部的螺旋桨安装座设计有定位卡槽与锁紧螺纹结构，能够快速适配对应规格的自锁螺旋桨，保证螺旋桨安装的同轴度，同时避免飞行过程中出现桨叶松脱的风险。

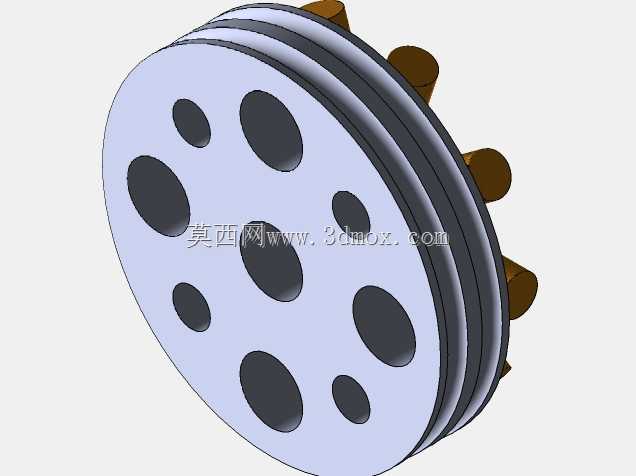

在外形尺寸与安装边界上，该电机整体为圆柱形回转体结构，径向尺寸适配常见的多旋翼无人机机臂安装管径，底部设计有标准的十字安装孔位，可直接通过螺丝固定在碳纤维或铝合金机臂末端，安装基准面平整度经过设计优化，能够保证电机轴与机臂安装面的垂直度，减少高速旋转下的动不平衡量；轴向高度充分压缩，在保证绕组匝数与轴承支撑跨度的前提下尽可能降低电机整体重量，适配无人机对动力组件的重量控制要求，安装完成后螺旋桨旋转平面与机臂的安全距离经过校核，能够避免大尺寸螺旋桨在形变状态下与机臂发生擦碰，保障飞行安全。
