GBM8036-90T万向节无刷云台电机结构

这款万向节电机主要面向航拍云台、小型伺服转台、精密视觉检测支架等需要高精度角度调整的应用场景，在消费级无人机云台、手持稳定器、轻型光电吊舱等设备中承担核心的角度调节与姿态保持功能，能够带动搭载的摄像模组、传感模块完成俯仰、横滚等方向的平稳转动，抵消载体运动带来的姿态偏移，保障成像或检测数据的稳定性。

从功能特性来看，该电机采用分体式双段结构设计，两个主体部分可在组装后实现顺畅的旋转动作，支持滑环兼容配置，能够在连续旋转的场景下避免线材缠绕问题，适配需要360度连续回转的使用需求；产品集成霍尔传感器板安装位，可配套磁感应角度检测元件实现高精度的位置反馈，为闭环控制提供准确的角度数据，保障转动控制的精度与响应速度，满足精密姿态调整的控制要求。

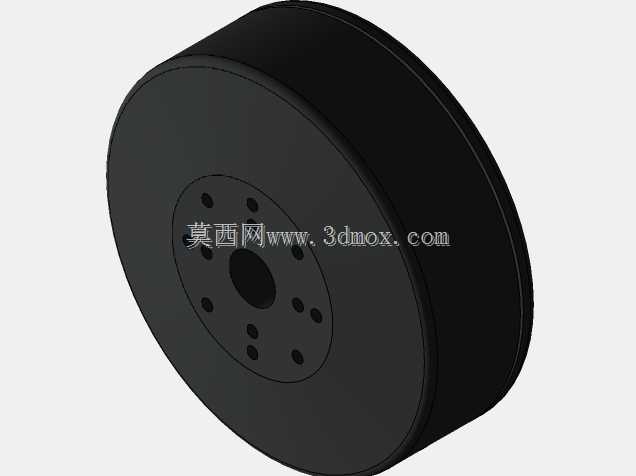

在设计思路上，这款电机采用扁平式盘状外形布局，最大化压缩轴向安装尺寸，能够适配空间紧凑的云台类设备安装需求，降低整体结构的厚度与重量；上端面设置多组均匀分布的安装孔位，可直接对接负载安装法兰，无需额外设计转接结构，简化配套设备的安装流程；侧面预留出线位置，方便动力线与信号线的规整排布，避免转动过程中出现线材剐蹭、拉扯的问题。外壳采用一体化金属壳体设计，既能够为内部定子、绕组结构提供足够的防护，也可以通过金属壳体提升散热效率，保障电机长时间工作时的性能稳定，同时金属材质的结构强度更高，能够承受一定的冲击与振动，适配户外移动使用的工况要求。

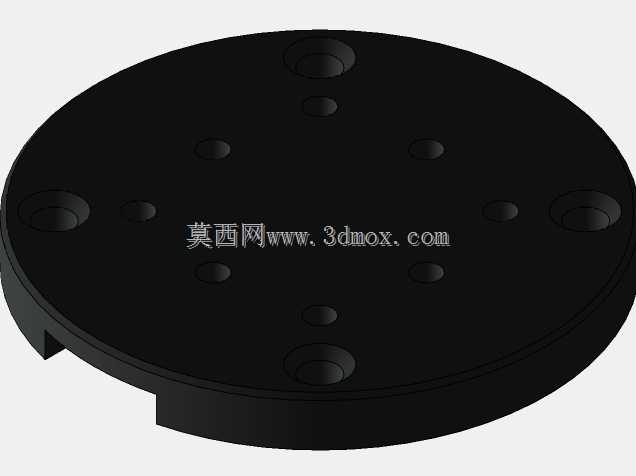

从安装边界来看，该电机整体为圆柱形扁平结构，外径适配80系列云台电机的通用安装尺寸，轴向高度控制在较低水平，上端安装孔采用圆周均布的排布方式，孔位间距与孔径匹配常规云台负载的安装标准，下端定位止口可与配套支架精准配合，保证安装同轴度，降低转动过程中的偏心抖动问题；内部绕组与磁钢的排布经过优化，在有限的体积内实现足够的输出扭矩，能够带动对应重量范围内的负载完成平稳转动，低速运行时无明显齿槽效应，转动顺滑无卡顿，能够满足云台类设备对低速平稳性的严苛要求。
