十六MVA油浸式电力变压器结构设计

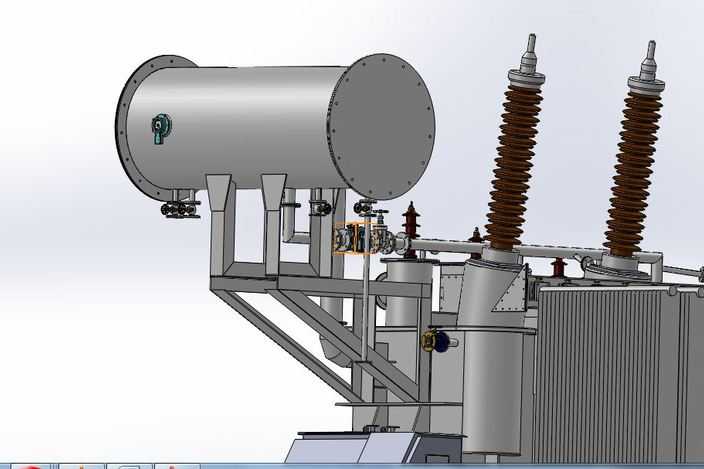

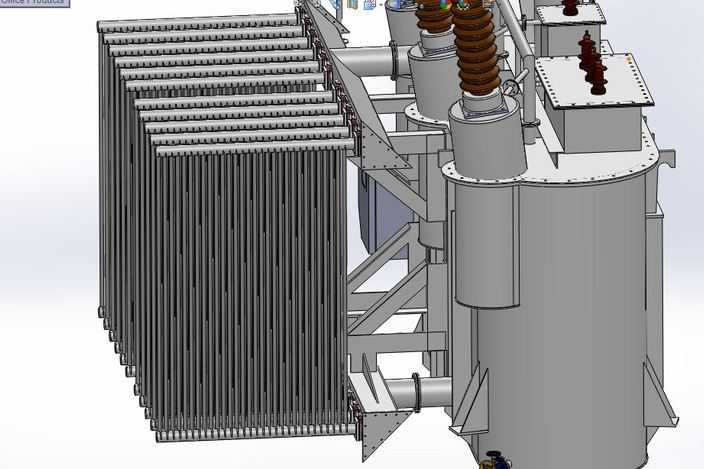

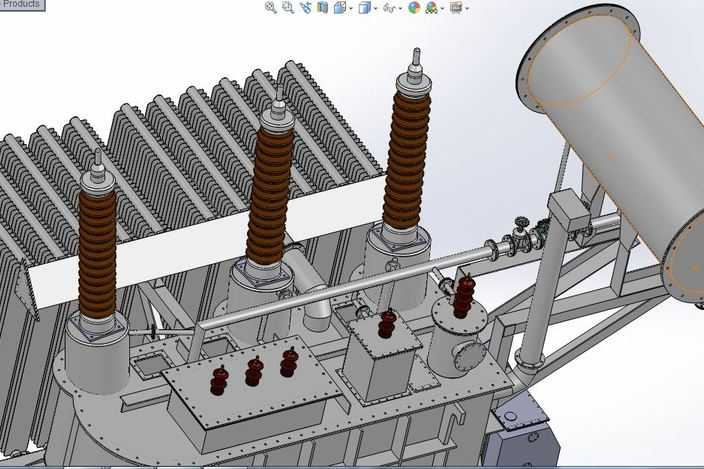

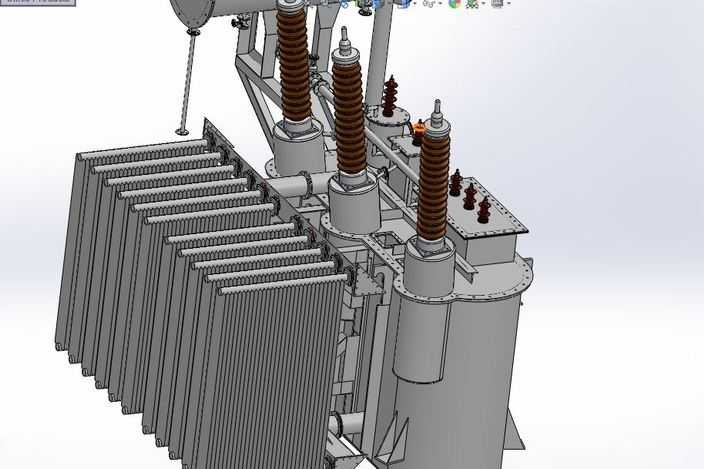

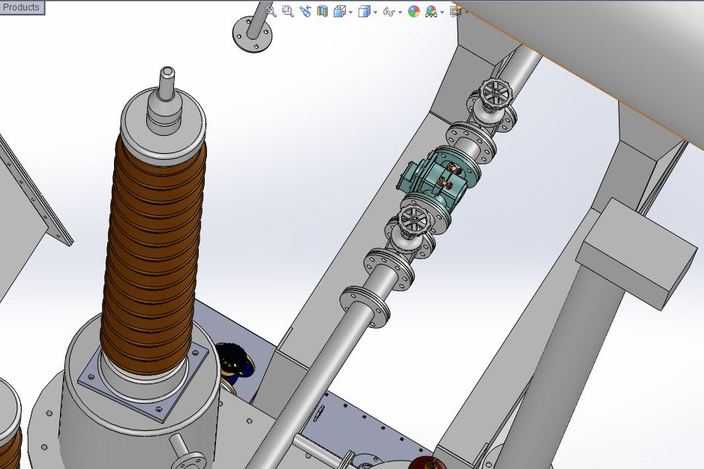

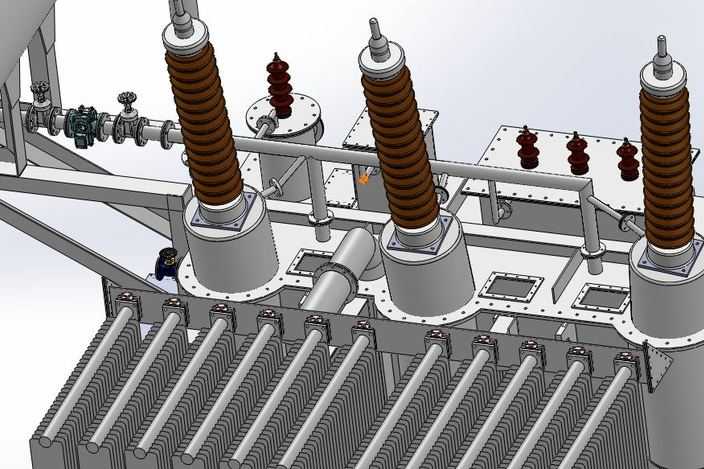

本模型为十六MVA容量等级的油浸式电力变压器三维设计成果，建模过程严格遵循电力变压器的实际工程结构逻辑，采用自顶向下的装配设计思路完成全结构搭建。首先完成核心功能部件的参数化建模：对卧式圆柱形储油柜进行精确建模，还原其端盖法兰连接结构、侧壁油位监测装置、底部管路对接接口的细节特征，保证储油柜与油箱本体的连接支架角度、安装位置完全匹配实际安装公差要求。随后完成高压套管部分的建模，还原瓷质绝缘套管的多段伞裙结构，精准刻画套管顶部接线端子、中部安装法兰、底部与油箱顶盖的密封连接结构，保证两相高压套管的间距、倾斜角度符合高压电气安全距离规范。油箱主体部分分别建模波纹散热片组、器身支撑框架、底部安装基座，还原油箱侧壁的管路接口、阀门组件、吊装挂点的细节特征，对油箱顶部的低压接线组件、压力释放装置、油样采集阀门等附属结构也做了完整还原。材质渲染阶段，对金属结构件赋予哑光灰色钢材材质，模拟实际设备的工业喷漆质感；对高压瓷套赋予棕褐色陶瓷材质，还原瓷件的半哑光釉面质感；对密封件、阀门操作件赋予对应橡胶、铜质材质，提升模型的真实感。建模过程中对各部件的装配约束做了完整定义，储油柜与油箱的连接管路、套管与顶盖的密封配合、散热片与油箱的焊接贴合位置均做了干涉检查，确保整体结构无装配冲突，完整复现该容量等级油浸式变压器的外部结构特征与部件布局逻辑，可用于电力设备结构认知、安装布局模拟、教学演示等场景。
