黄铜三通接头多工位转位钻攻加工设备

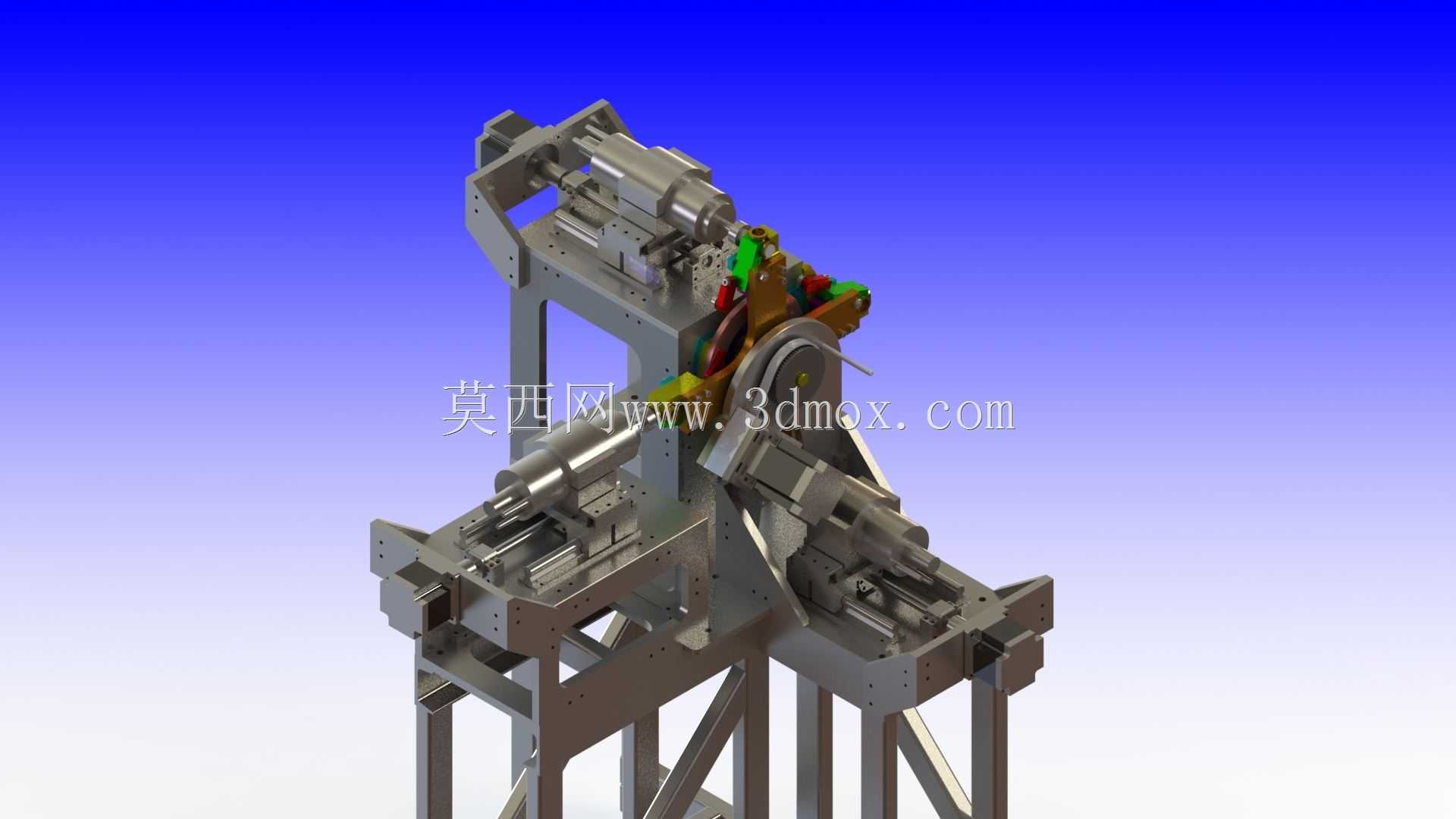

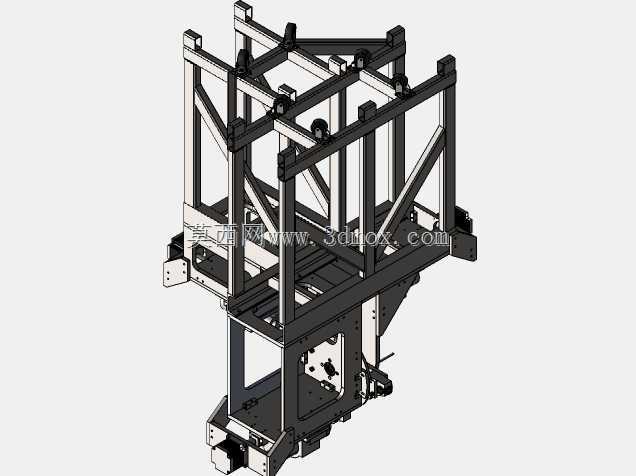

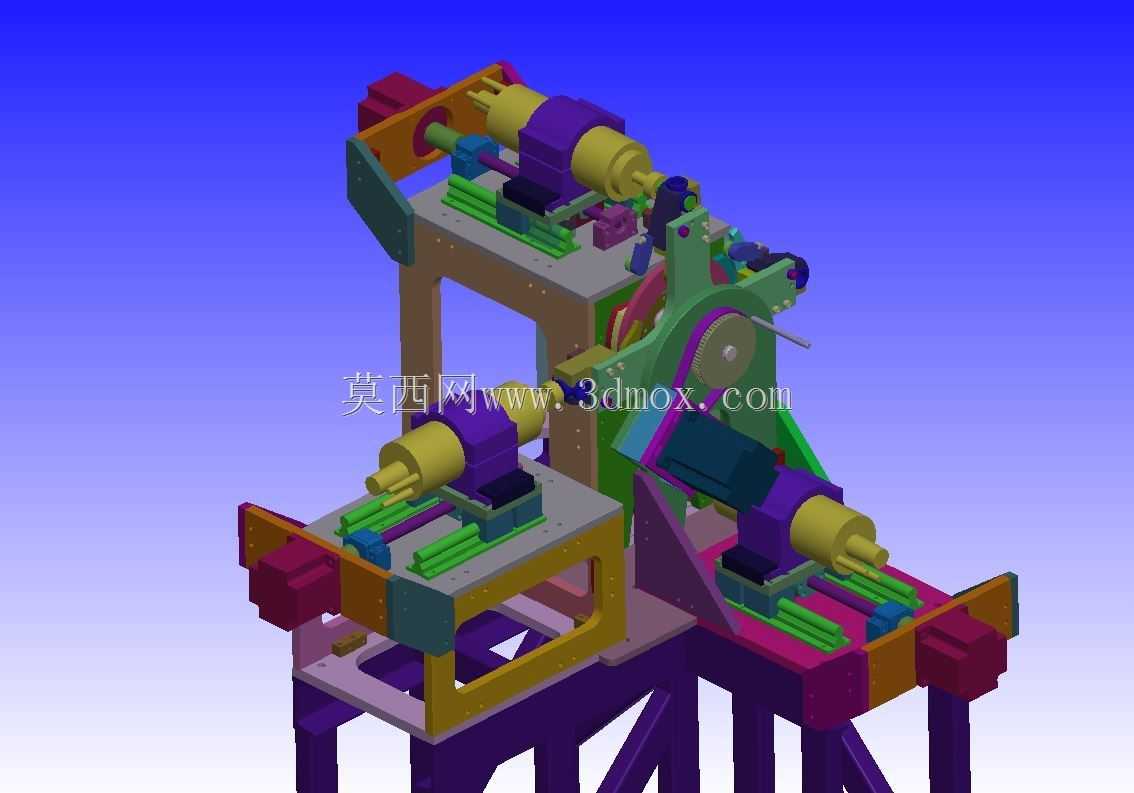

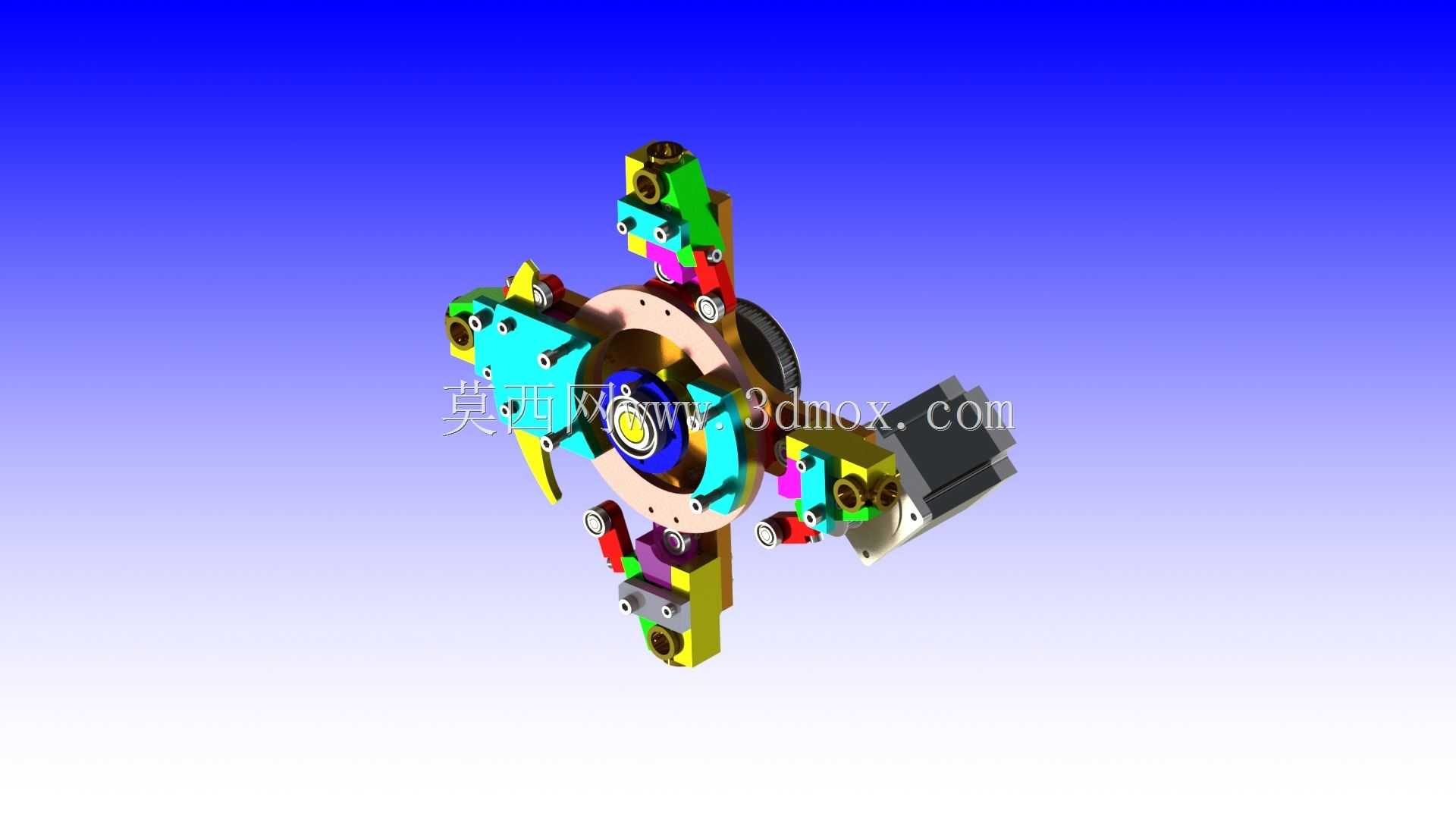

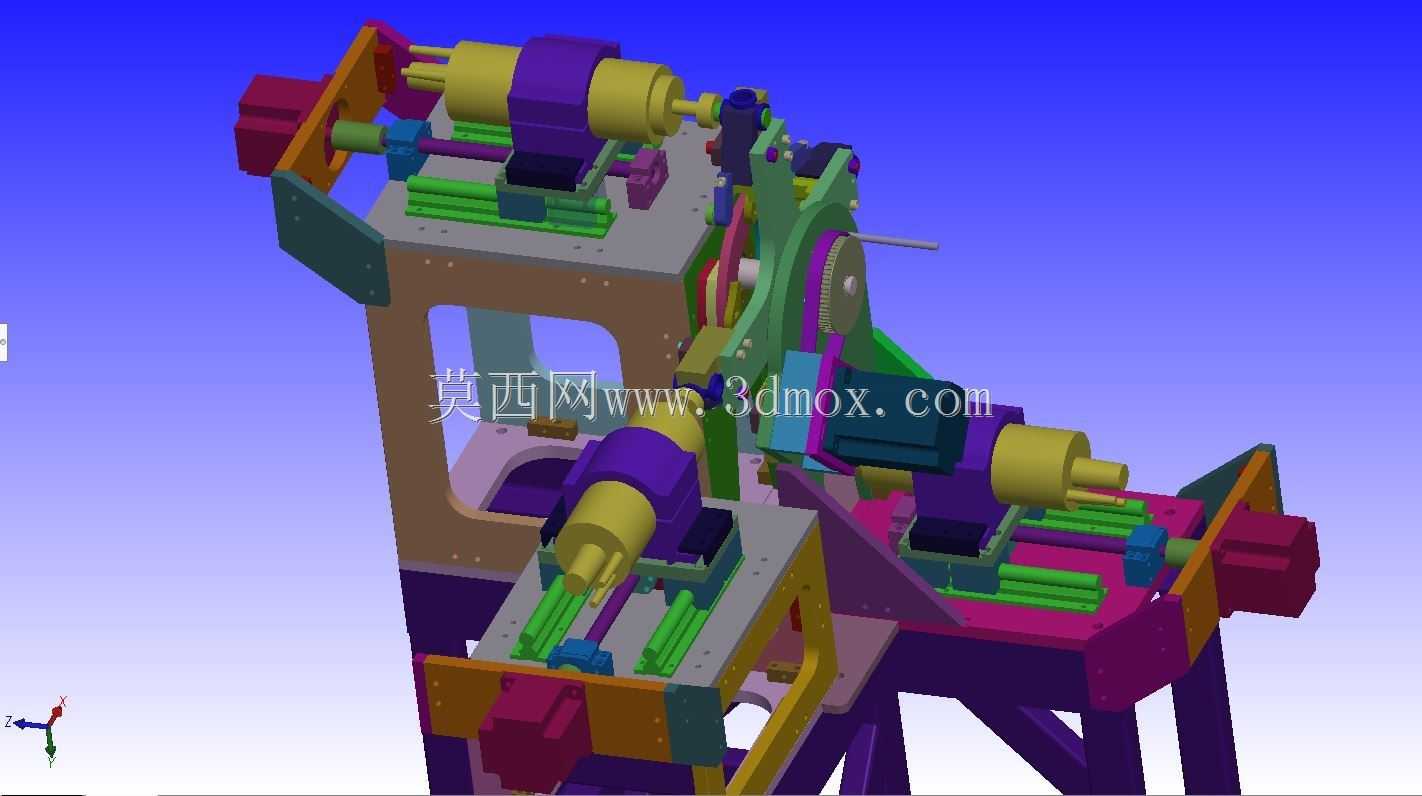

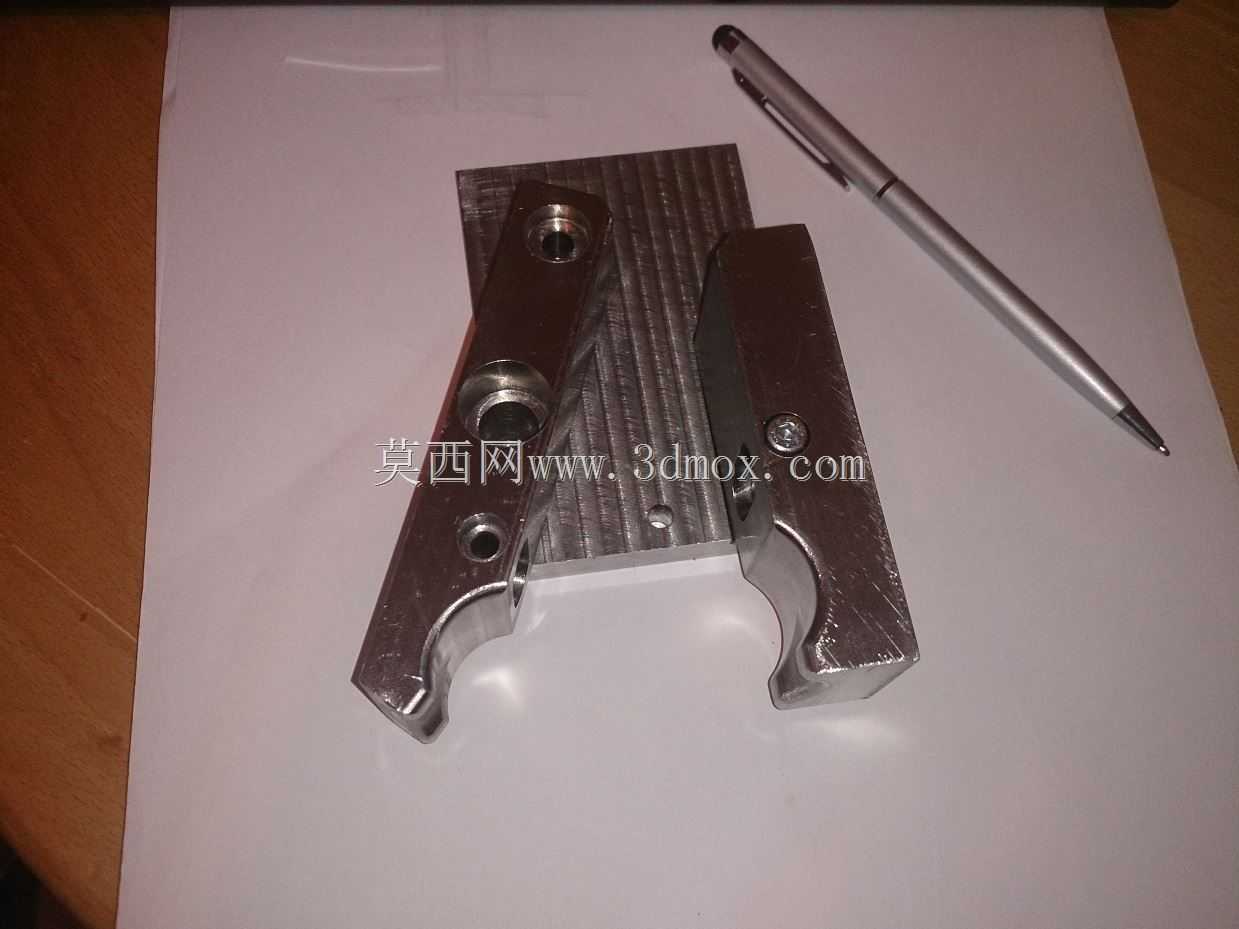

这款设备主要面向水暖卫浴、液压管路、气动元件等批量生产黄铜三通接头的加工场景，针对传统单工序钻攻设备装夹次数多、定位误差大、加工效率低的痛点设计，可在单台设备上完成黄铜三通铸件毛坯的多面钻孔、攻丝全工序加工，适配中小尺寸黄铜三通接头的规模化量产需求，能有效降低车间设备占地与人工操作成本。设备采用立式框架式主体结构，整体以高强度型钢焊接作为机架底座，上部搭载多组轴向布置的钻削、攻丝动力头，中部设置可精准转位的工件装夹工位，通过转位机构的间歇回转，带动装夹完成的黄铜三通铸件依次抵达不同加工工位，依次完成三个通口端面的定位、钻孔、倒角、攻丝作业，全程无需人工重复装夹找正，能将传统分散工序的多次定位误差控制在极小范围内，保障三通接头各螺纹孔的位置度与同轴度符合管路连接的密封要求。从设计思路来看，设备整体遵循工序集中的加工原则，将原本需要多台钻床、攻丝机完成的工序整合到同一机架上，动力头采用模块化安装设计，可根据加工的三通接头规格调整进给行程与主轴转速，适配不同通径、不同壁厚的黄铜铸件加工需求；转位工位采用高精度分度定位结构，每次转位的重复定位精度可满足螺纹加工的公差要求，避免出现螺纹偏斜、孔位错位导致的工件报废问题。设备的装夹机构针对黄铜铸件的外形特点设计，采用自适应夹紧结构，可兼容外形存在轻微铸造偏差的毛坯件，夹紧力可根据黄铜材质的硬度调整，避免装夹力过大导致铸件变形、或是夹紧力不足导致加工时工件移位。从安装边界来看，设备整体占地尺寸适配常规机械加工车间的工位布局，底部预留有地脚螺栓安装孔，可直接固定在硬化车间地面上，无需额外制作复杂安装基础；设备上部的动力头维护空间预留充足，日常更换钻头、丝锥或是调整加工参数时，操作人员无需拆解主体结构即可完成操作，侧面预留的排屑空间可搭配车间常规的切屑收集装置，及时排出钻攻过程中产生的黄铜切屑，避免切屑堆积影响设备转位与进给动作的顺畅性。设备的加工流程完全匹配黄铜三通接头的加工工艺顺序，毛坯上料装夹完成后，转位机构先将工件送至钻削工位，完成对应通口的钻孔与端面倒角，随后转位至攻丝工位完成内螺纹加工，全部工序完成后转位至上下料工位，操作人员即可取下加工完成的工件，同时装夹新的毛坯，整个加工循环过程中上下料作业与切削加工同步进行，几乎无额外等待时间，能大幅提升单台设备的加工效率，尤其适合月产能数万件级别的三通接头生产车间使用。
