多自由度回转式教学演示机械臂结构设计

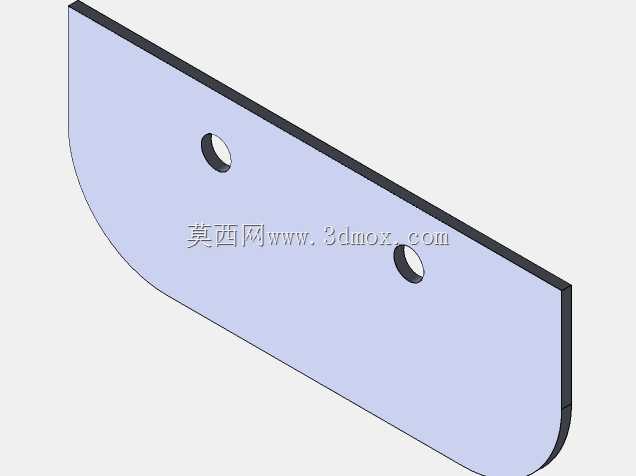

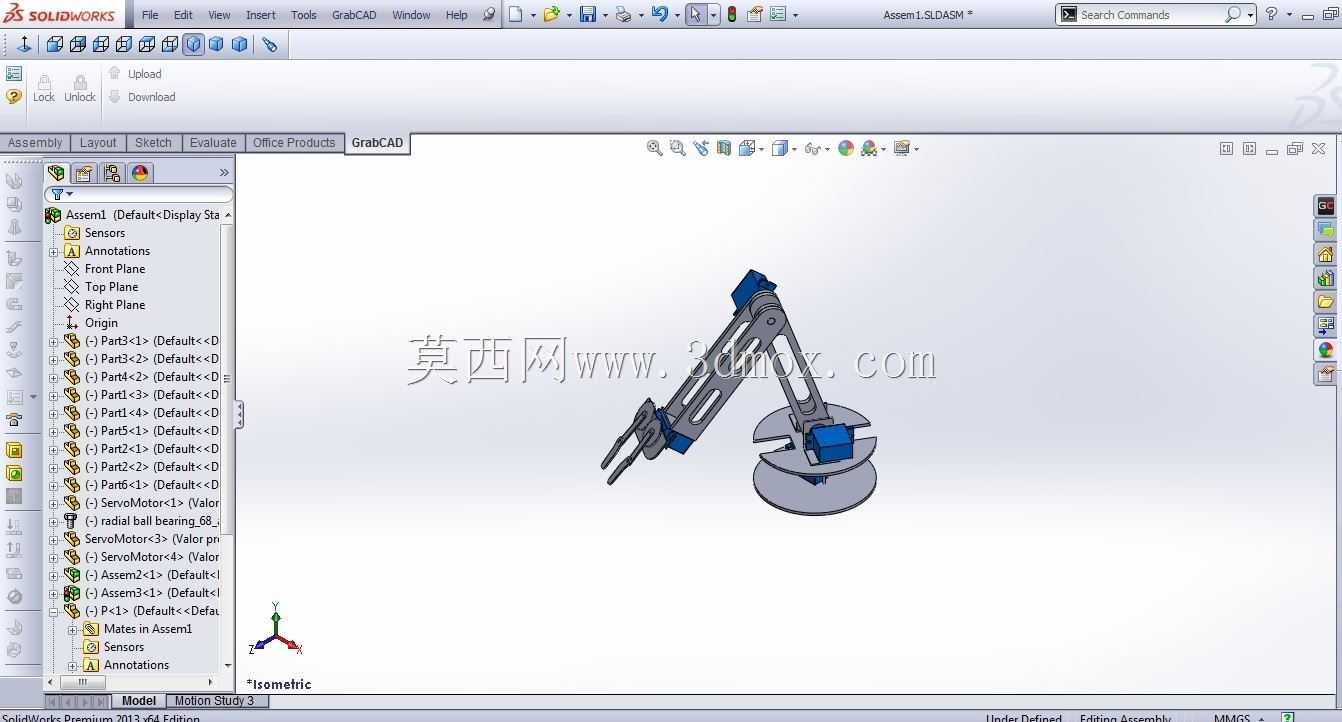

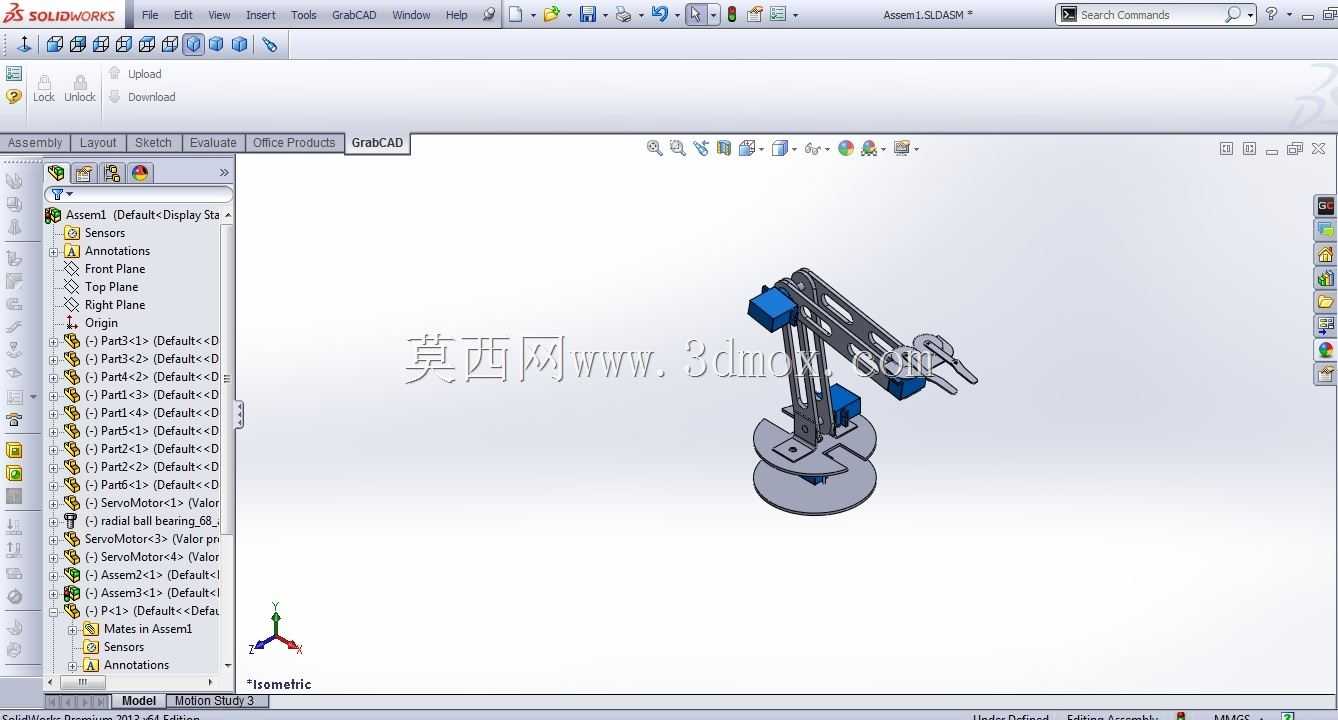

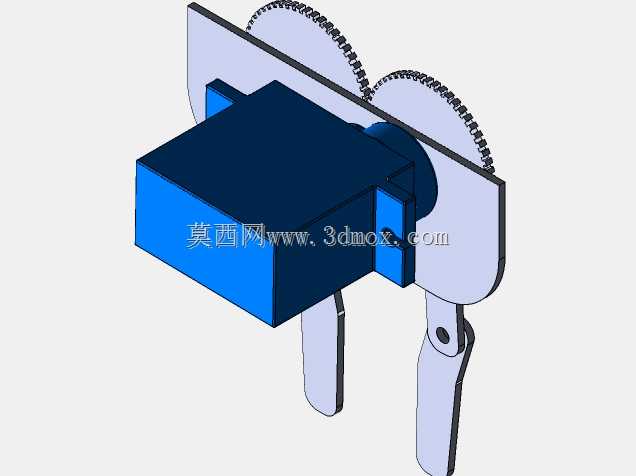

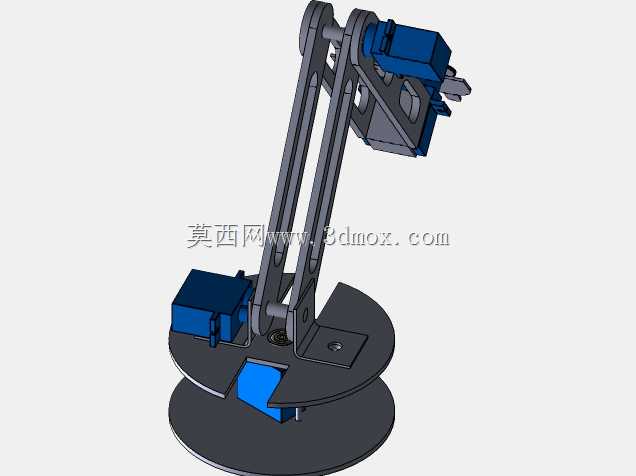

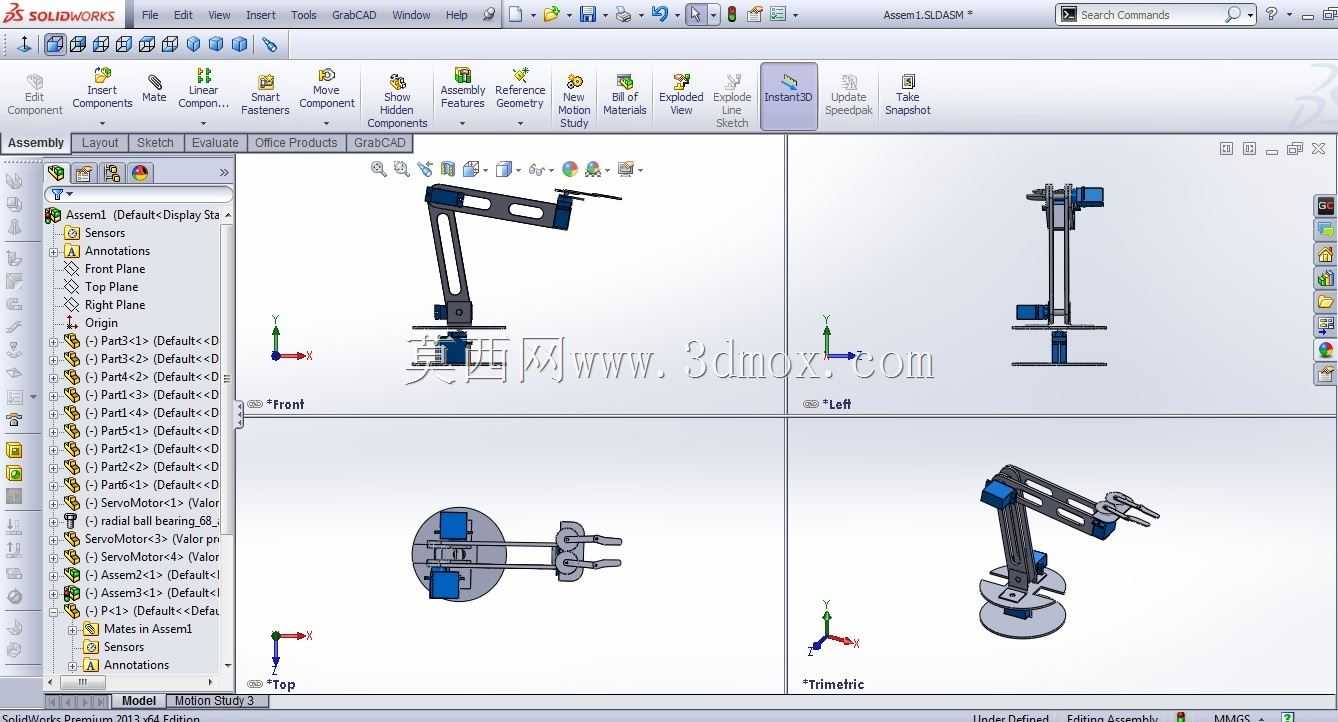

这款机械臂主要面向教学实训场景与小型轻载作业场景设计，可应用于职业院校机电一体化专业的实操教学、小型流水线的工件分拣搬运、实验室样品精准转运等场景，能够完成平面范围内的角度回转、臂体俯仰、末端夹持等连贯动作，适配0.5kg以内的轻载作业需求，可替代人工完成重复性高、定位精度要求稳定的简单操作。从功能特性来看，该机械臂采用多关节串联结构设计，底部设置圆形回转基座，可实现360度水平方向旋转，搭配两段式铰接臂杆结构，能够覆盖基座周边半径300mm范围内的作业区域，臂杆连接处设置限位结构，可避免运动过程中出现超程碰撞问题，末端预留标准夹持接口，可根据作业需求更换夹爪、吸盘等不同执行部件，满足不同形状工件的取放需求。在设计思路上，整体采用模块化拆分设计，将基座回转模块、大臂俯仰模块、小臂联动模块、末端执行模块独立拆分，各模块之间通过标准紧固件连接，既方便生产加工过程中的零件选配，也便于后期使用过程中的维护更换，结构件优先采用轻量化铝合金材质搭配部分工程塑料零件，在保证整体结构刚性满足轻载作业需求的前提下，尽可能降低臂体自身重量，减少关节驱动部位的负载，提升运动过程的平稳性。从安装边界来看，底部圆形基座直径为120mm，安装时仅需在工作台面预留对应尺寸的平整安装区域，通过基座底部的四个安装孔即可完成固定安装，整体装配完成后总高度为280mm，臂体完全伸展时水平方向最大伸出长度为260mm，竖直方向最大抬升高度为220mm，运动过程中不会超出基座周边300mm的范围，不会与周边相邻设备产生运动干涉，适配桌面级安装使用场景，无需额外占用大面积场地空间。关节部位的铰接处均设置耐磨衬套结构，可降低长期往复运动过程中的零件磨损，延长设备整体使用寿命，各运动关节的驱动端预留安装位，可根据实际使用需求选配舵机或小型伺服电机进行驱动，搭配对应的控制模块即可实现自动化点位运动，也可加装手动调节结构用于纯机械结构的原理演示，兼顾教学演示与实际轻载作业的双重使用需求。
