手动吸锡式焊料泵结构设计

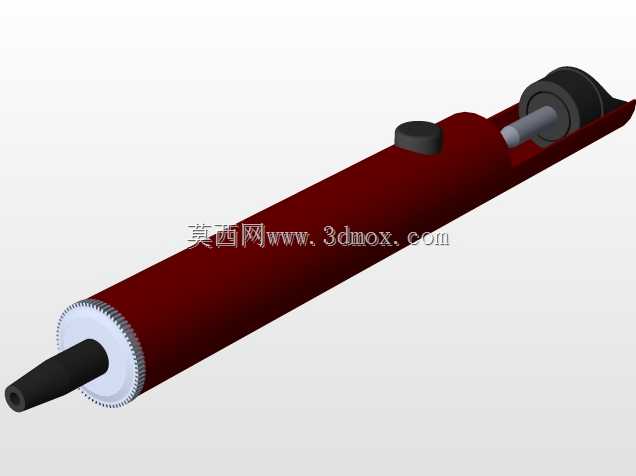

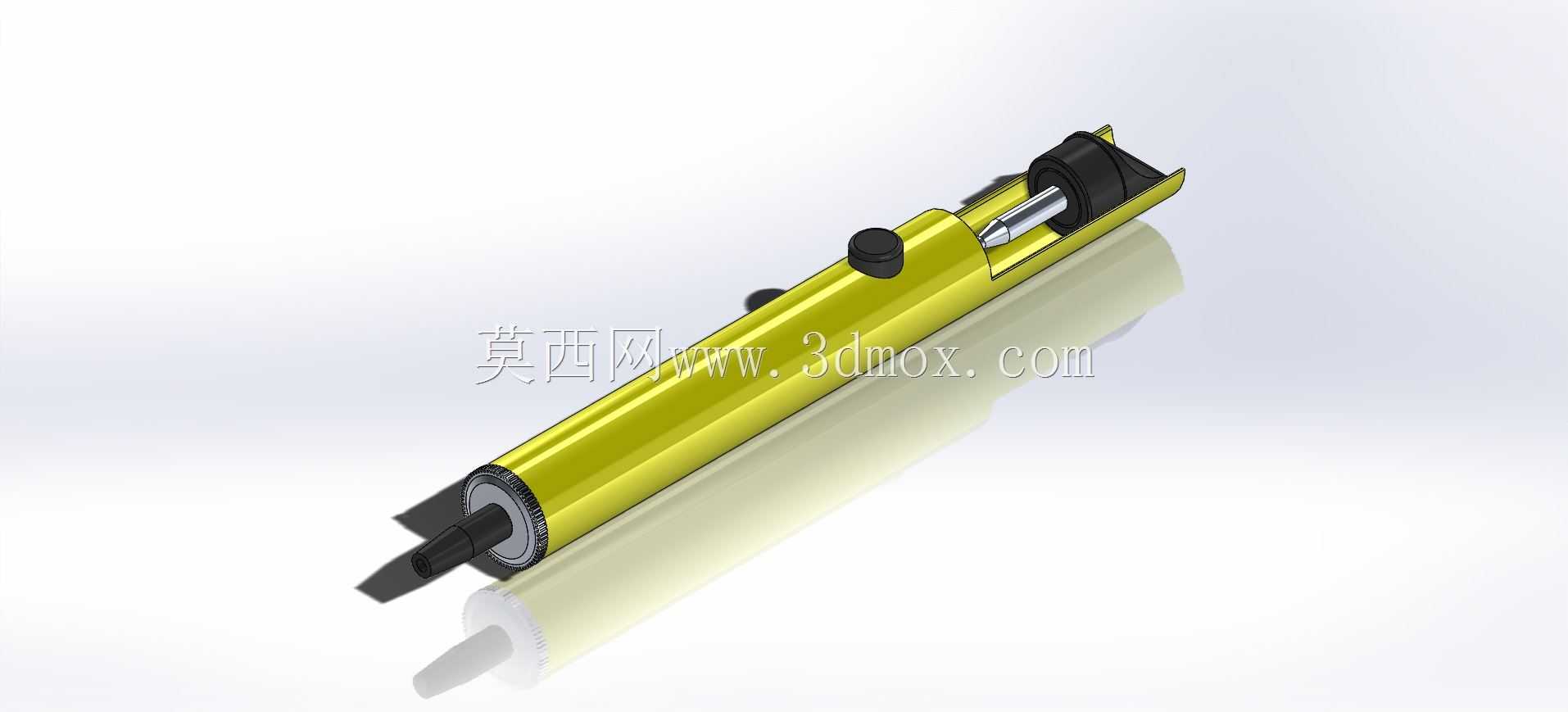

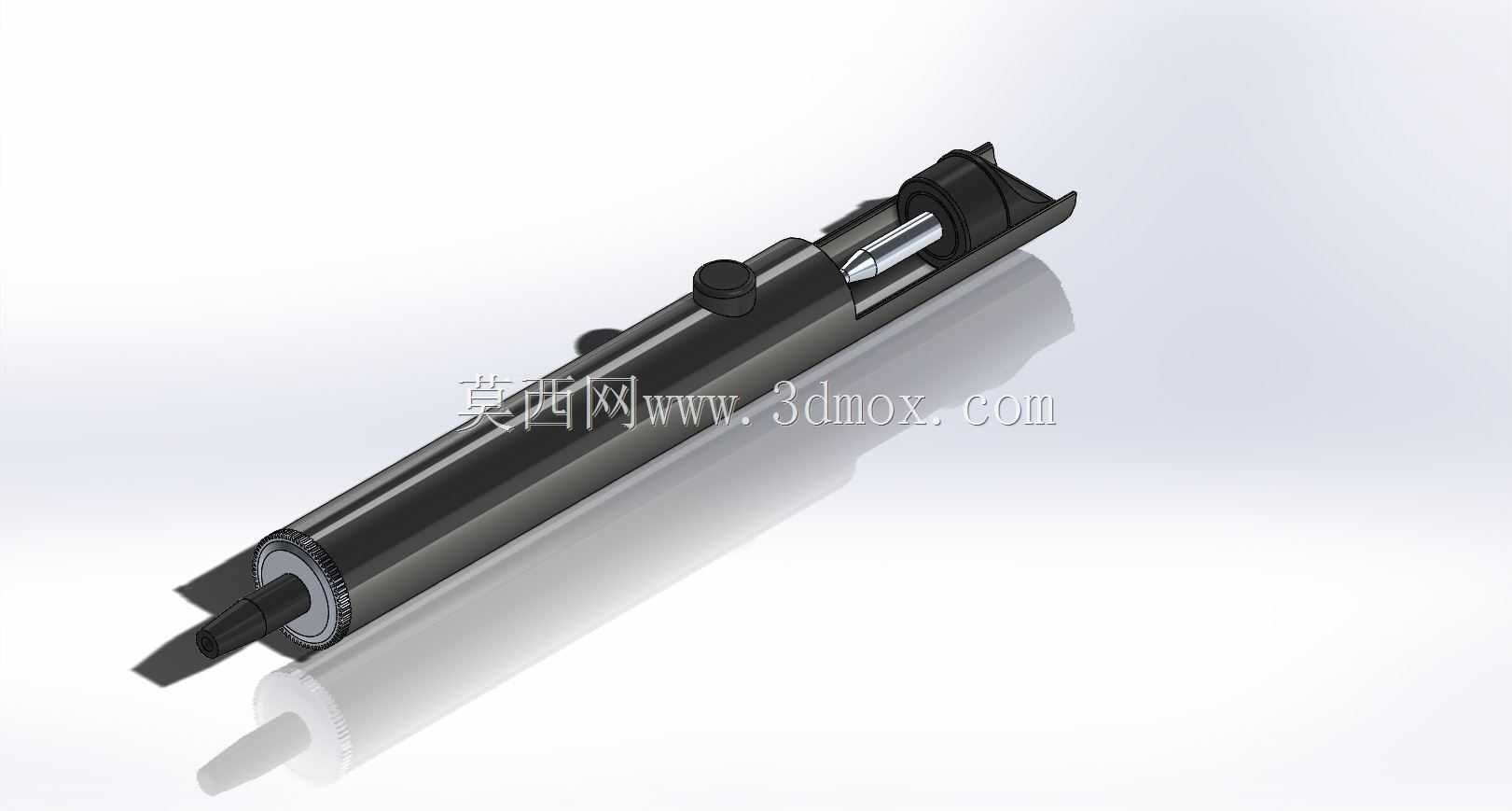

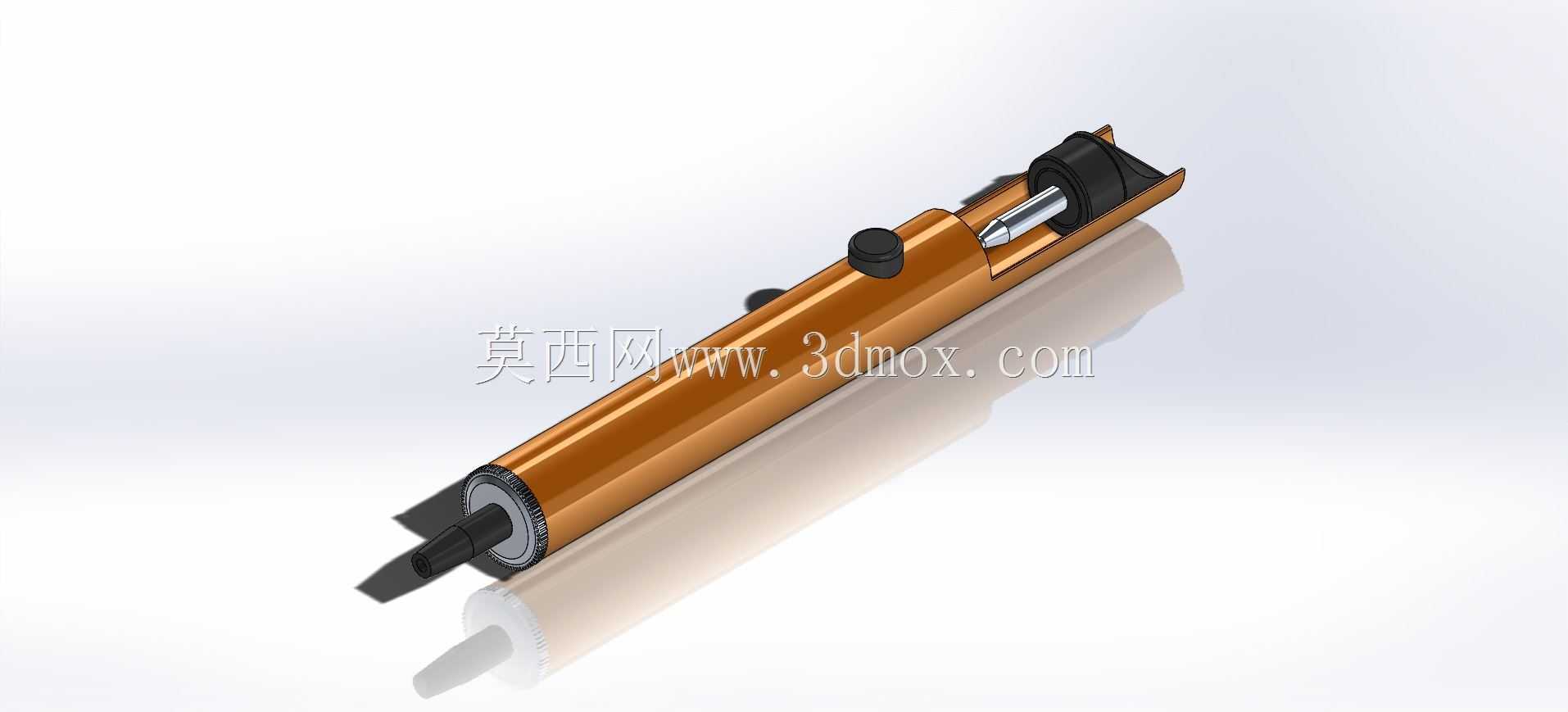

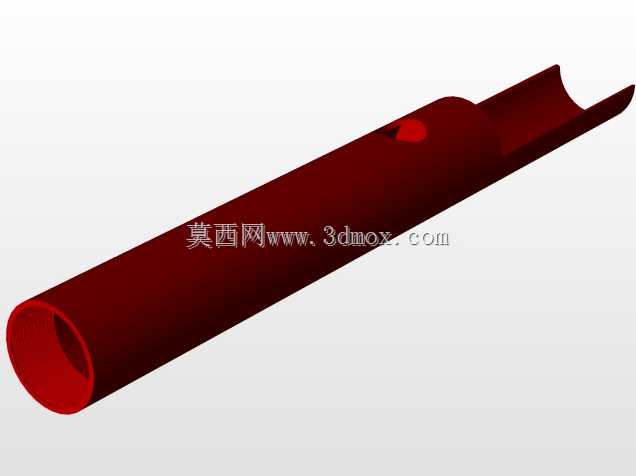

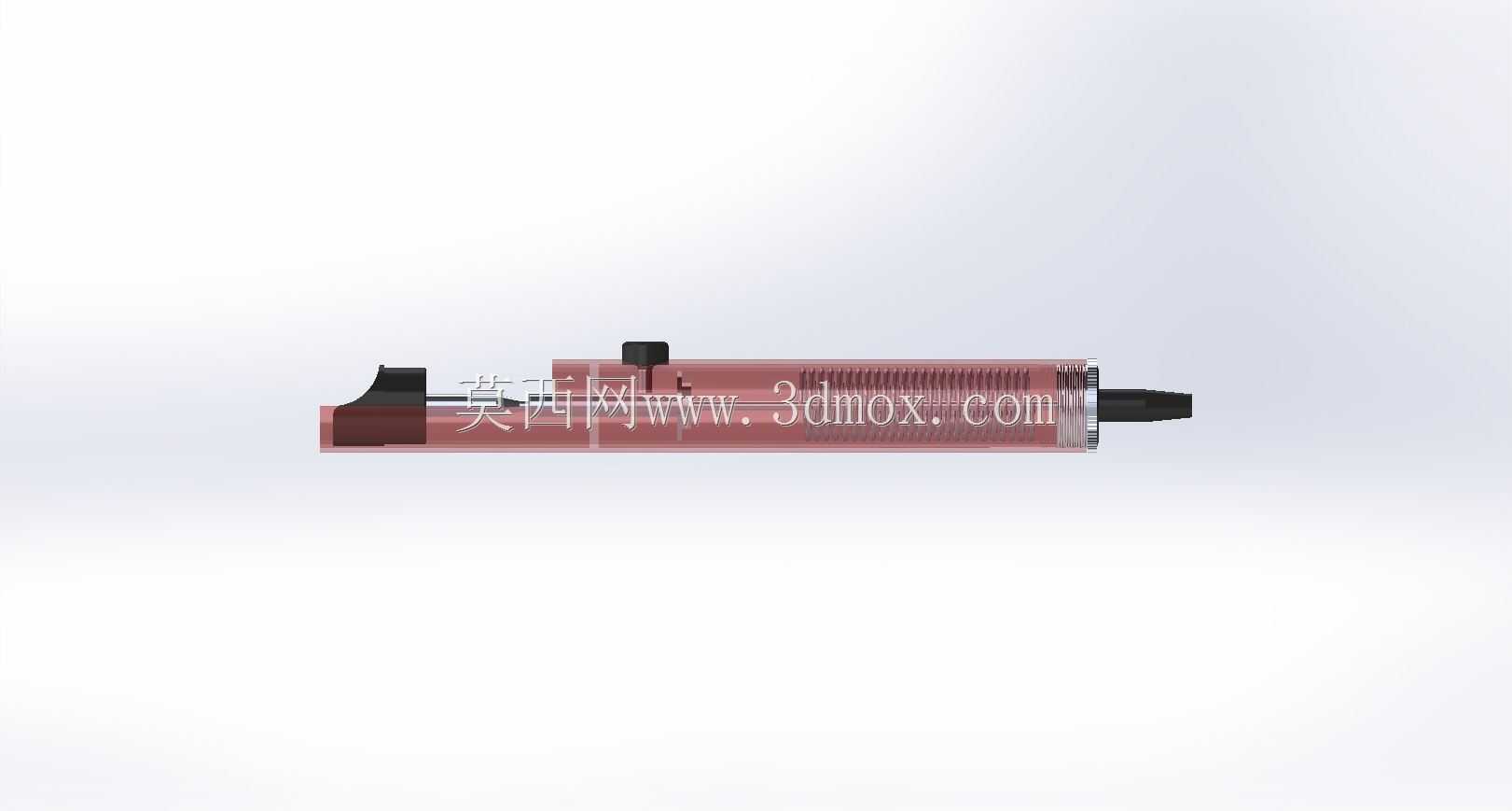

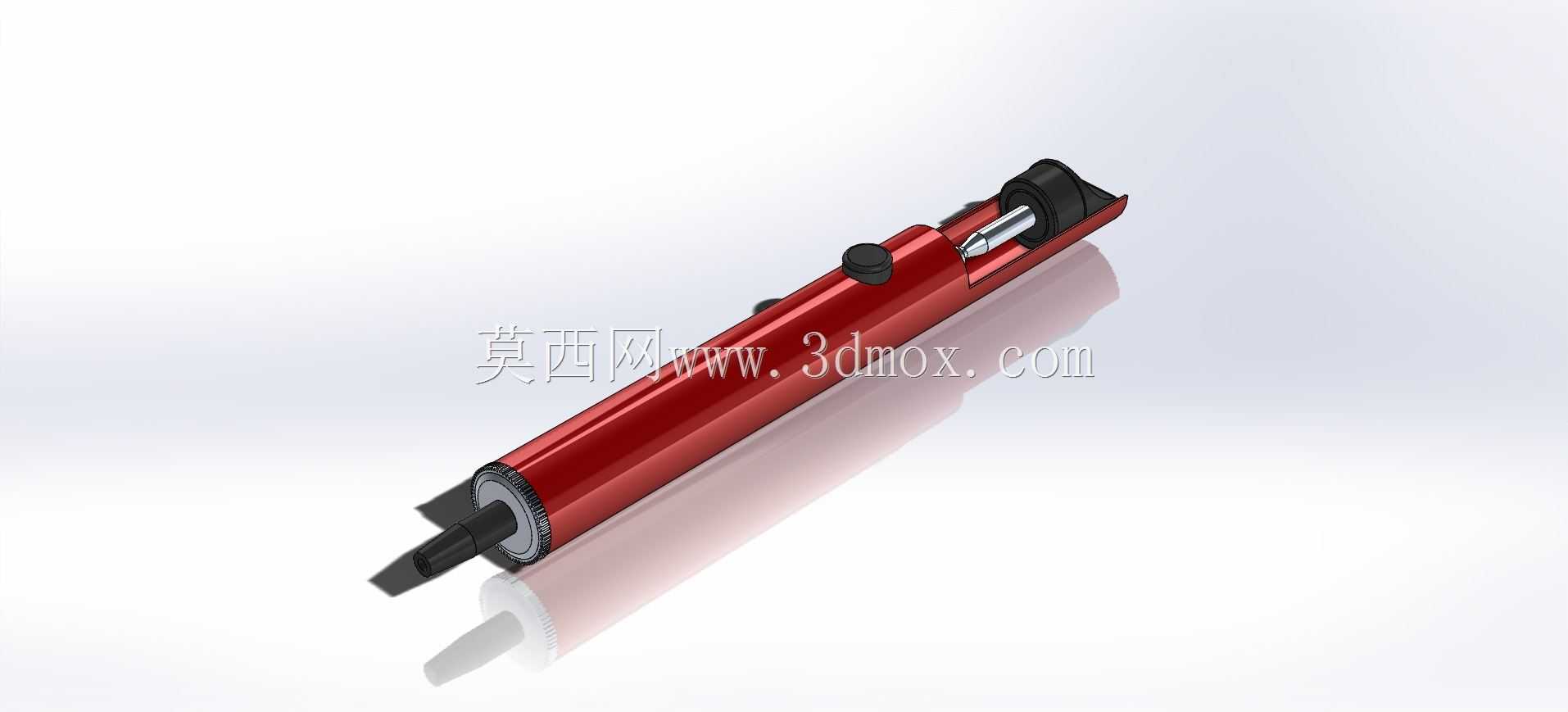

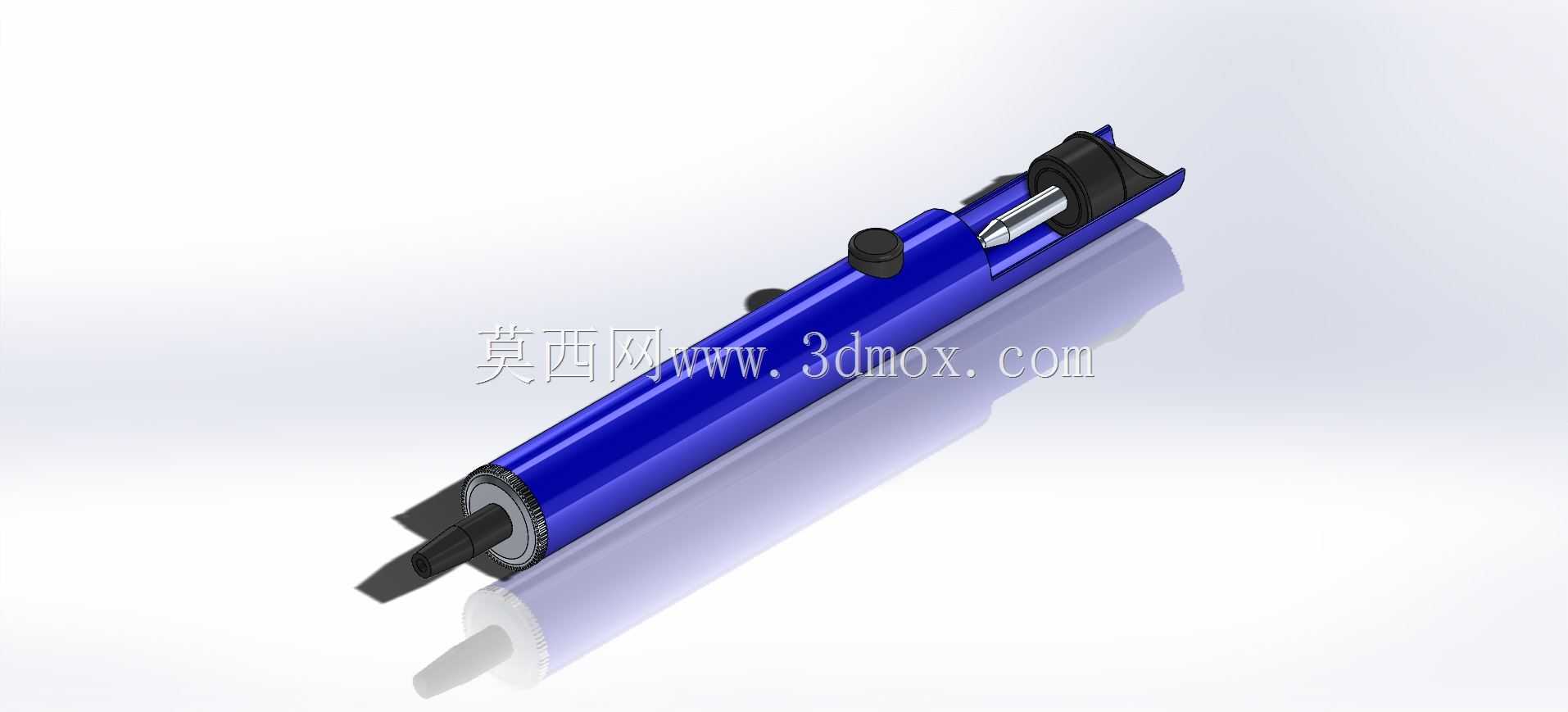

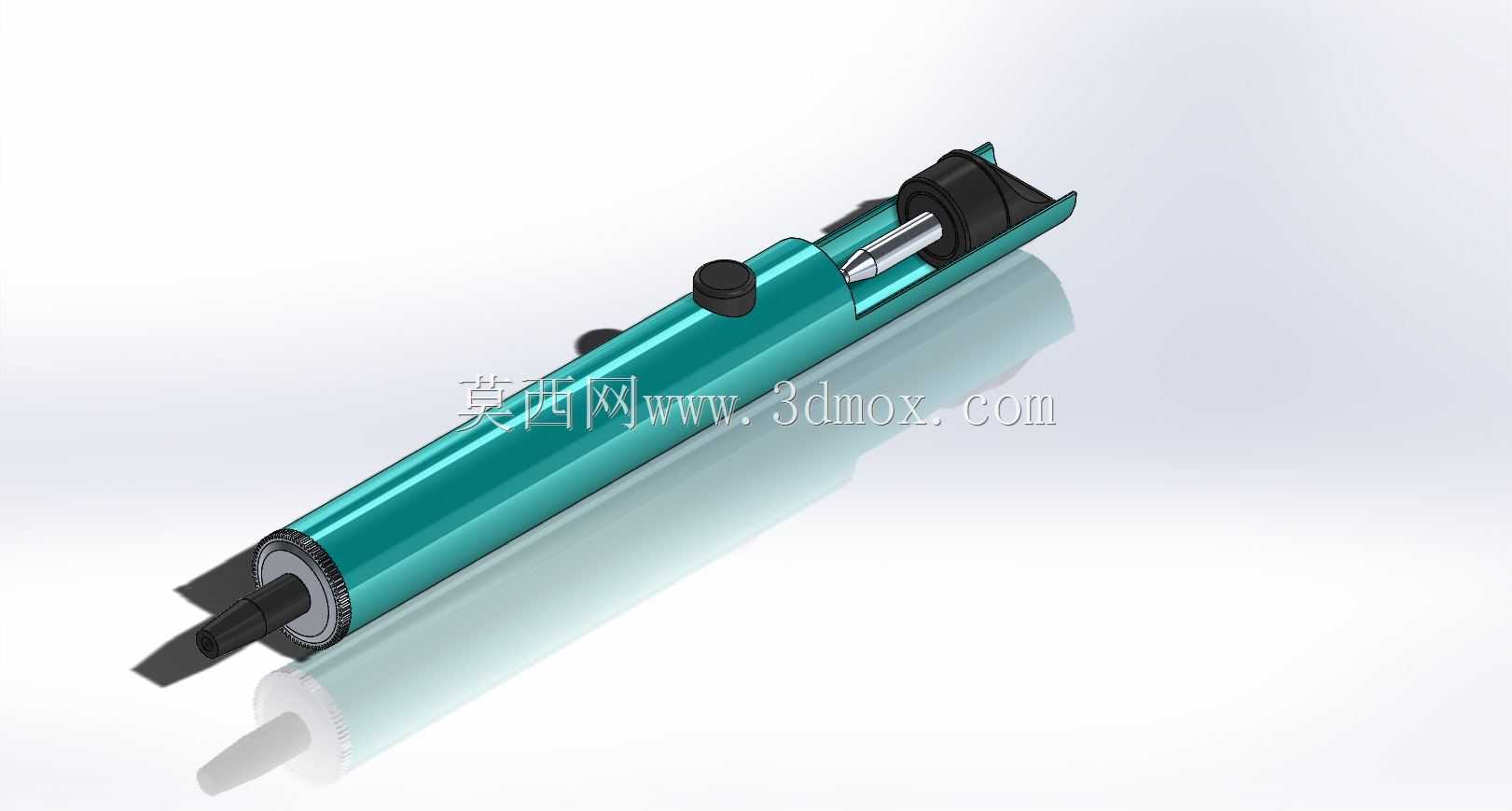

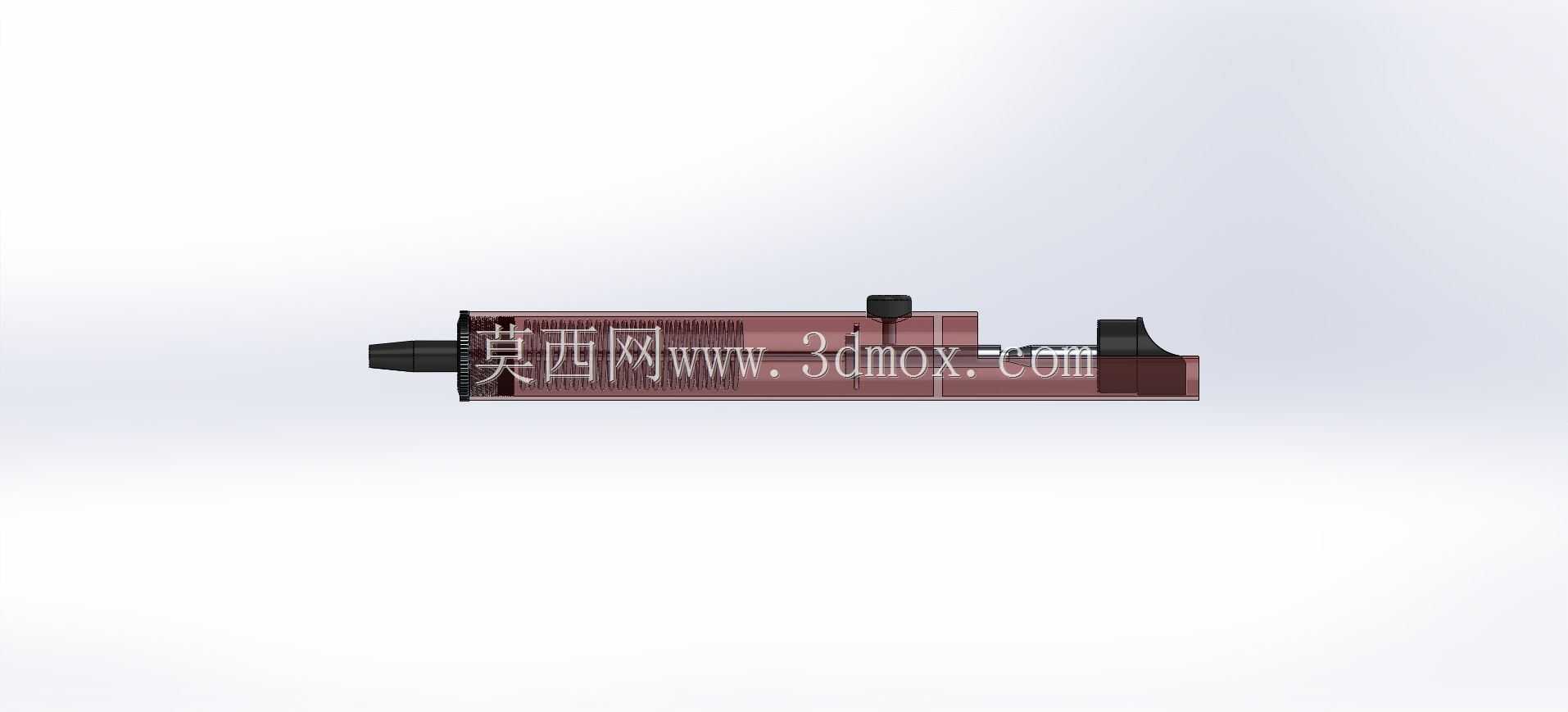

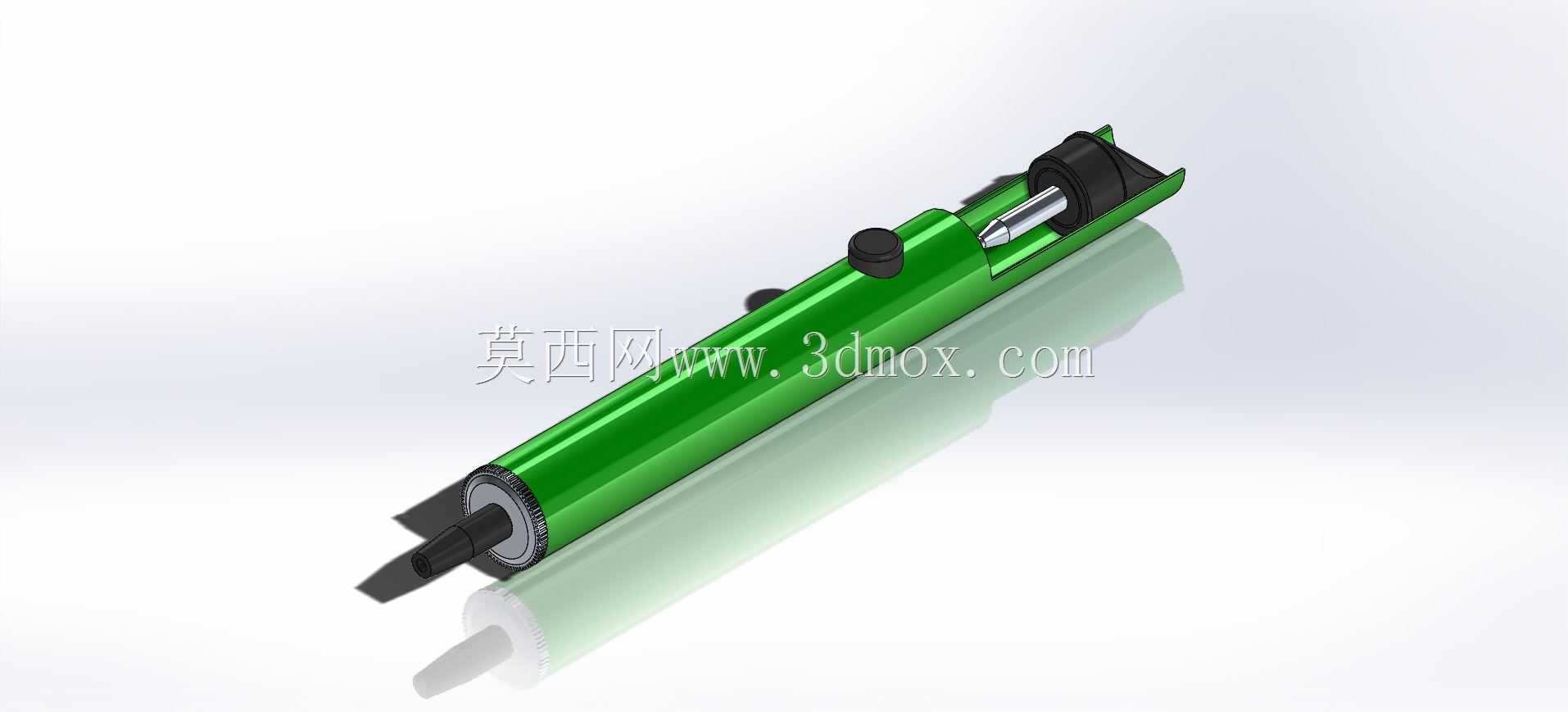

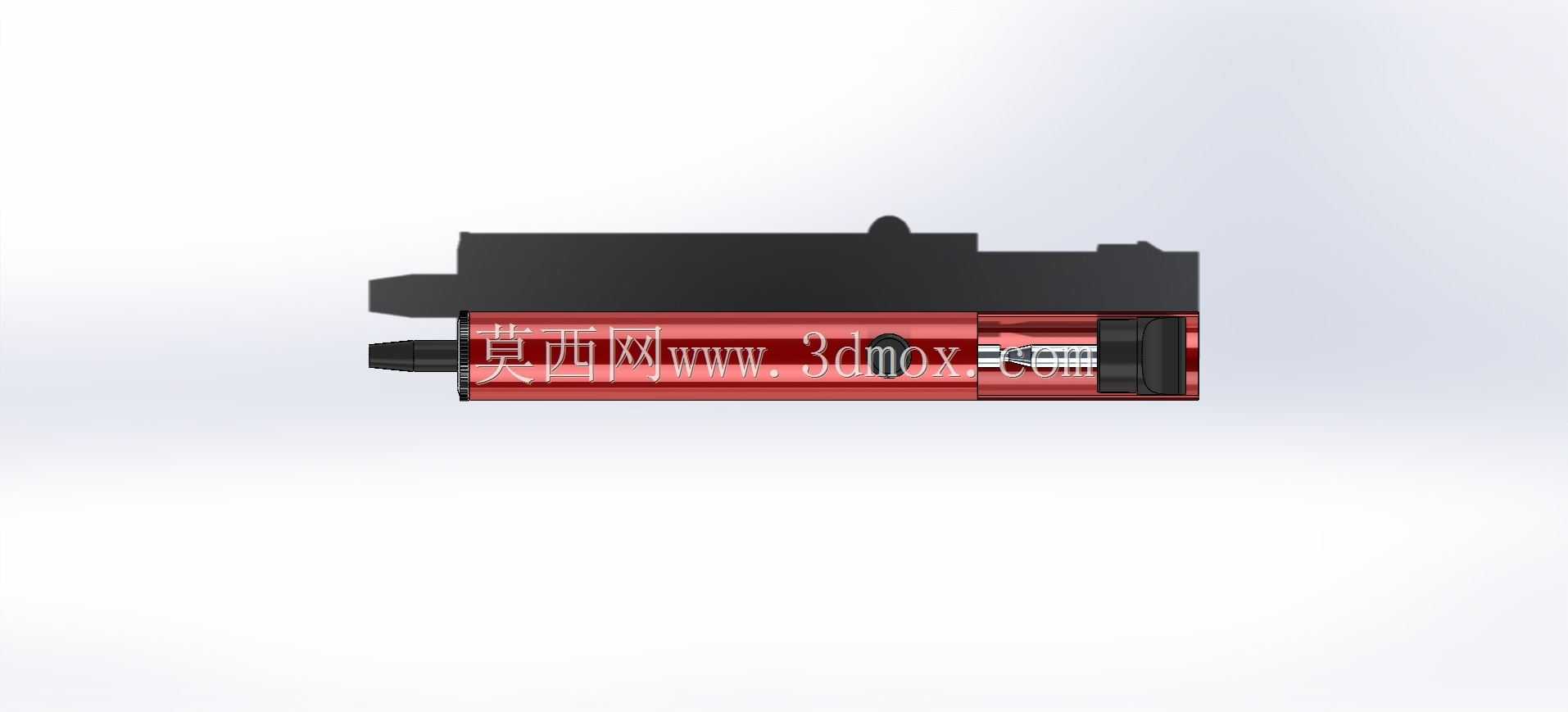

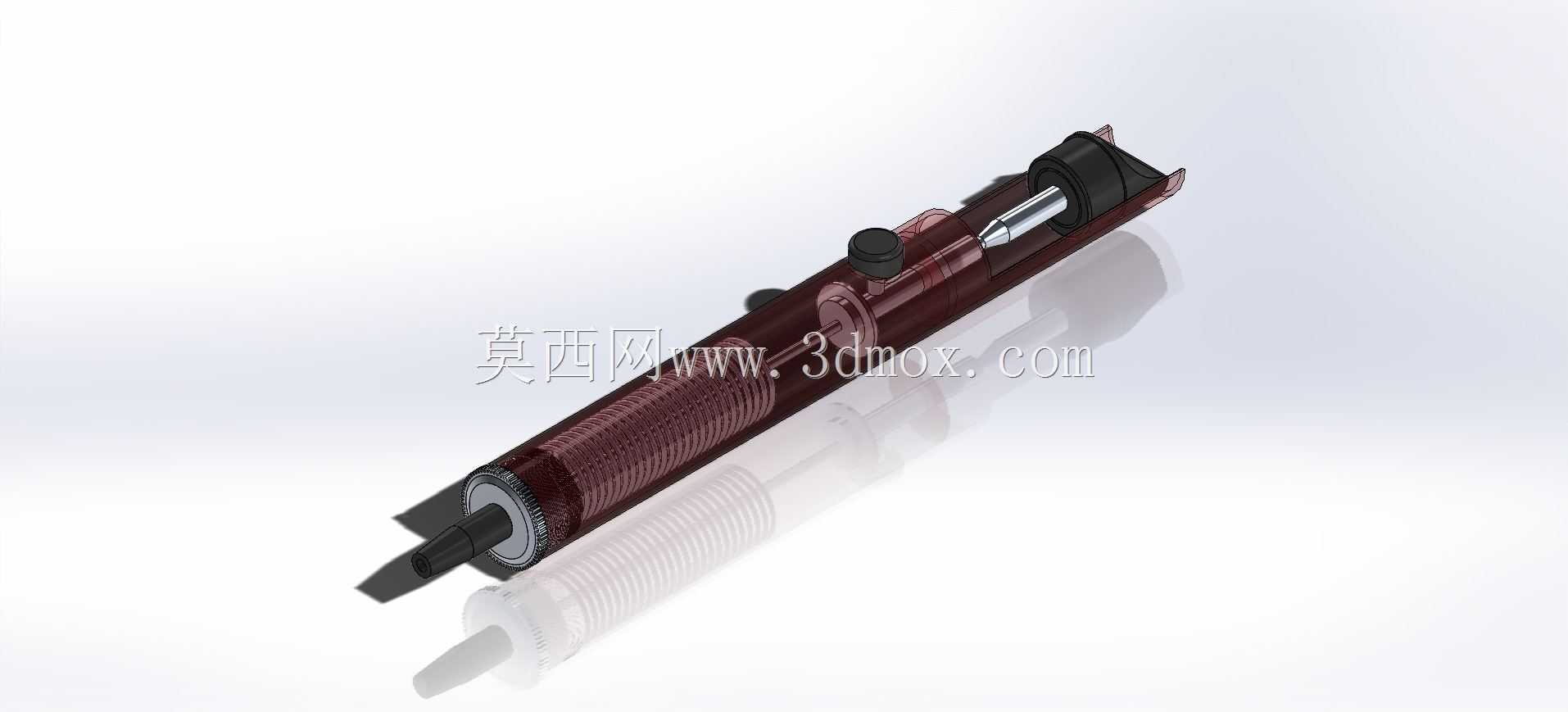

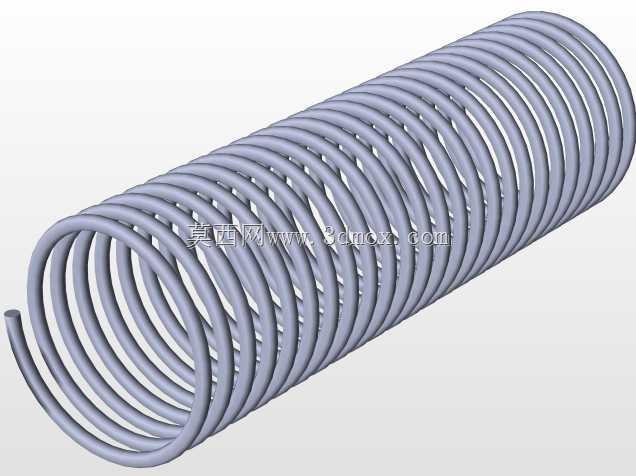

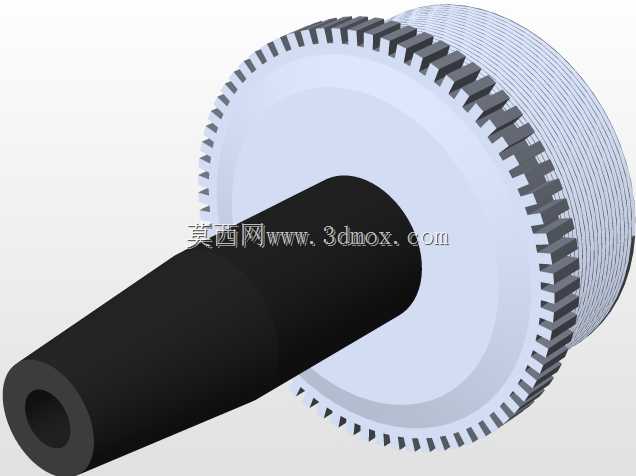

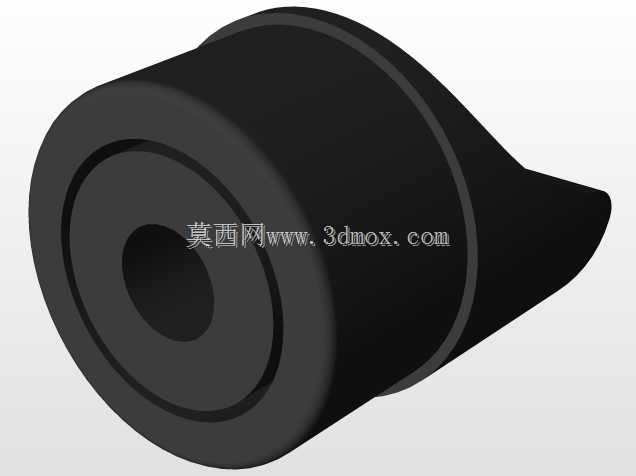

在电子装联、线路板返修、线束焊接加工的现场场景里，焊料泵是处理焊锡残留、拆除通孔元器件、清理焊盘余锡的核心手动工具，和电烙铁配合完成拆焊工序，相比吸锡带的操作效率更高，对多层PCB板的热损伤更小，是电子组装车间、家电维修工位、电工实训台的常备工装。这款手动焊料泵采用活塞式负压结构，整体为笔式直筒布局，握持段做了防滑的曲面收腰设计，单手即可完成按压触发、吸锡、复位的全流程操作，不需要外接气源或者电源，适合无供电的外场维修、狭小机柜内的线路检修场景。从结构设计逻辑来看，这款焊料泵的核心功能是通过快速复位的活塞在泵腔内形成瞬时负压，将熔融状态的焊锡通过前端的耐高温吸嘴吸入储锡仓，避免焊锡飞溅烫伤操作人员或者污染线路板。前端吸嘴采用可更换式设计，针对不同间距的焊盘可以更换不同口径的吸嘴，细口径吸嘴适合处理0805、SOP等细间距表贴元件的焊盘，粗口径吸嘴适合处理大电流端子、接插件的大面积焊锡清理，吸嘴材质采用耐高温工程塑料，长时间接触300℃以上的烙铁头也不会软化变形，避免吸锡过程中嘴部堵塞或者熔损。泵体的主体储锡仓采用透明可视化设计，操作人员可以直观看到内部积存的焊锡量，及时打开尾部的端盖清理锡渣，避免锡渣堆积堵塞活塞气道，导致负压不足影响吸锡效果。活塞的密封结构采用双道橡胶密封圈，在活塞往复运动的过程中保证泵腔的气密性，密封圈的材质选用耐温耐老化的丁腈橡胶，长期使用不会因为接触焊锡的余热出现硬化失效，活塞的复位弹簧采用不锈钢材质，弹力曲线经过匹配调校，按压时的阻力控制在单指可轻松操作的范围，复位速度足够快以保证形成足够的负压吸力，同时不会因为弹力过大导致操作时手部疲劳。外形尺寸方面，这款焊料泵整体长度控制在200mm以内，筒身最大直径22mm，握持段的直径收窄到18mm，符合成年人手部的握持人机工程，长时间连续操作也不会产生明显的手部酸胀；前端吸嘴的伸出长度为15mm，可以伸入深度12mm以内的沉孔焊盘位置，处理机箱内部、元件下方的隐蔽焊盘时不需要额外弯折吸嘴，操作可达性更好。安装边界上，作为手持手动工具，这款焊料泵不需要固定安装，配套的备用吸嘴、活塞密封件可以收纳在常规的工具格内，单工具占用的收纳空间不超过普通大号螺丝刀的尺寸，和电烙铁、镊子、焊锡丝等焊接工具共同收纳在电工工具包内即可，不需要额外的安装支架或者配套固定结构。在实际使用的工况适配设计上，泵体侧面设置了一个锁定卡扣，在非使用状态下可以将活塞锁定在按压位，减少弹簧长期处于压缩状态的疲劳损耗，延长工具的整体使用寿命；尾部的排气孔做了侧向开孔设计，避免活塞复位时排气直吹操作人员手部，同时排气孔内置了简易的过滤棉，阻挡吸入的细小锡渣从排气口飞出，防止锡渣飞溅入眼或者污染周边的电子元件。吸嘴和泵体的连接采用快拆式卡扣结构，更换吸嘴不需要额外工具，单手即可拔插更换，在拆焊不同类型元件的过程中可以快速切换吸嘴规格，减少工序等待时间。储锡仓的内壁做了光滑的不粘涂层处理，冷却后的焊锡渣不会粘附在仓壁上，清理时只需要拔出尾部端盖，倒出锡渣即可，不需要用尖锐工具刮擦仓壁，避免破坏内壁的光滑度导致锡渣残留堆积。从结构可靠性的角度，这款焊料泵的所有受力部件，包括按压触发键、活塞连杆、卡扣结构都做了壁厚加强处理，按压键的位置设置了软胶防滑垫，操作时手指不会打滑，即使手上沾有少量焊锡膏或者松香残留，也可以稳定触发活塞复位。在电子维修的实际场景中，这类手动焊料泵的吸力可以满足常规有铅、无铅焊锡的吸除需求，对于熔点较高的无铅焊锡，配合烙铁充分熔化焊锡后，一次触发即可吸除焊盘上90%以上的余锡，不需要反复操作，减少焊盘受热的时间，降低PCB板铜箔脱落的风险。相比电动吸锡器，这款手动结构的焊料泵没有电机、电池等易损部件，故障率更低，在高温、多尘的车间环境下适应性更强，不需要定期充电或者更换电机碳刷，维护成本极低，适合作为工位常备的基础拆焊工具。
