嵌入式开发用3D印刷电路板结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190093
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计
  • 嵌入式开发用3D印刷电路板结构设计

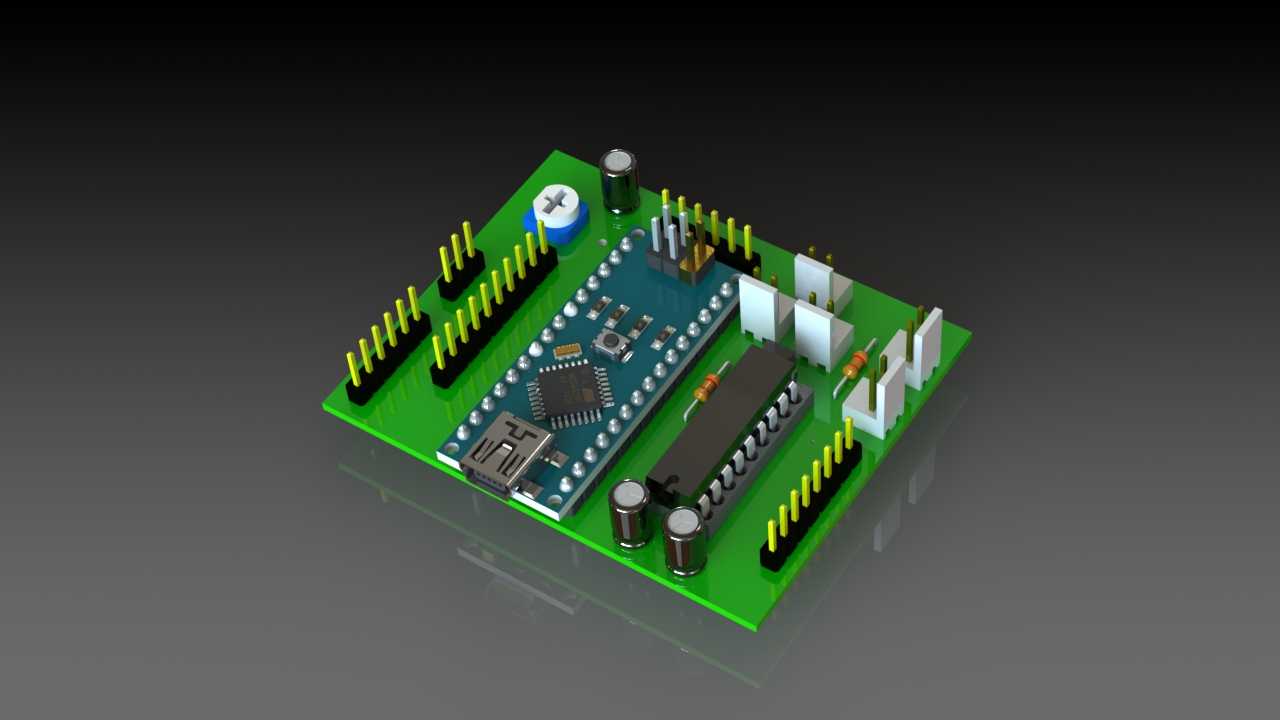

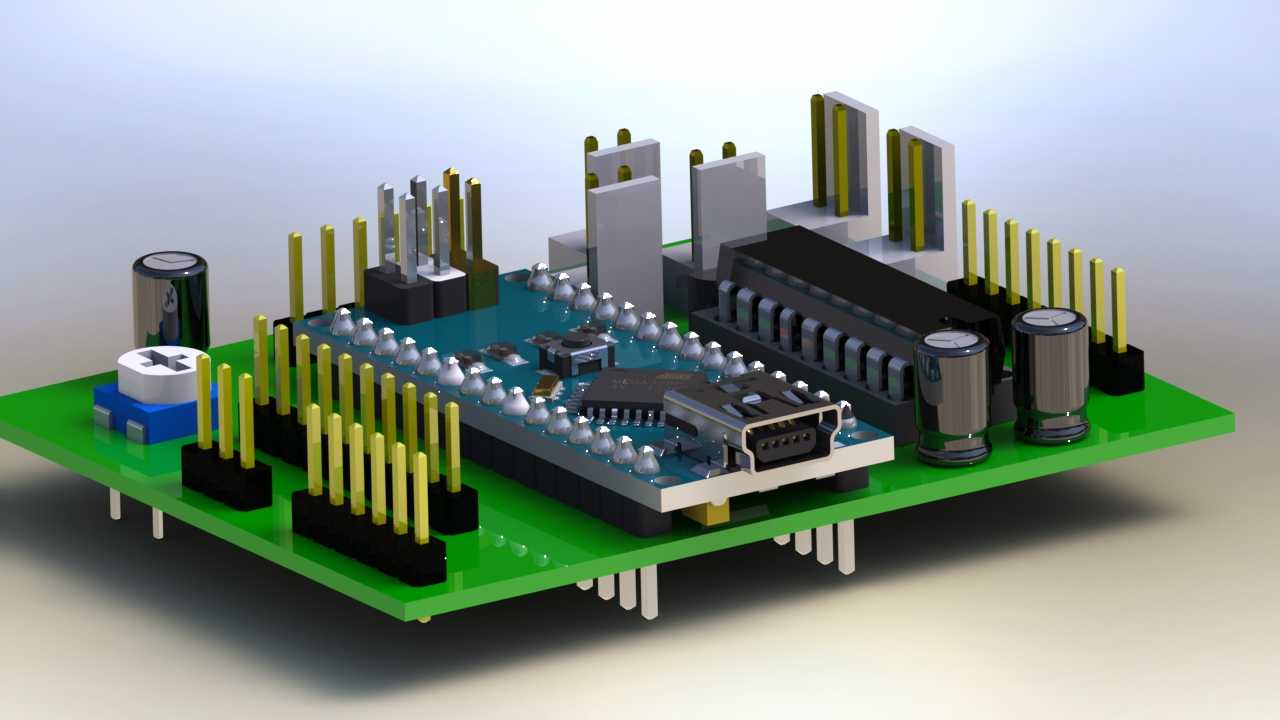

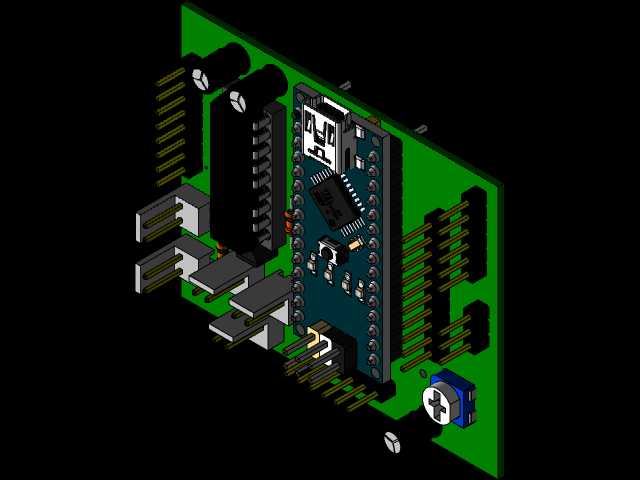

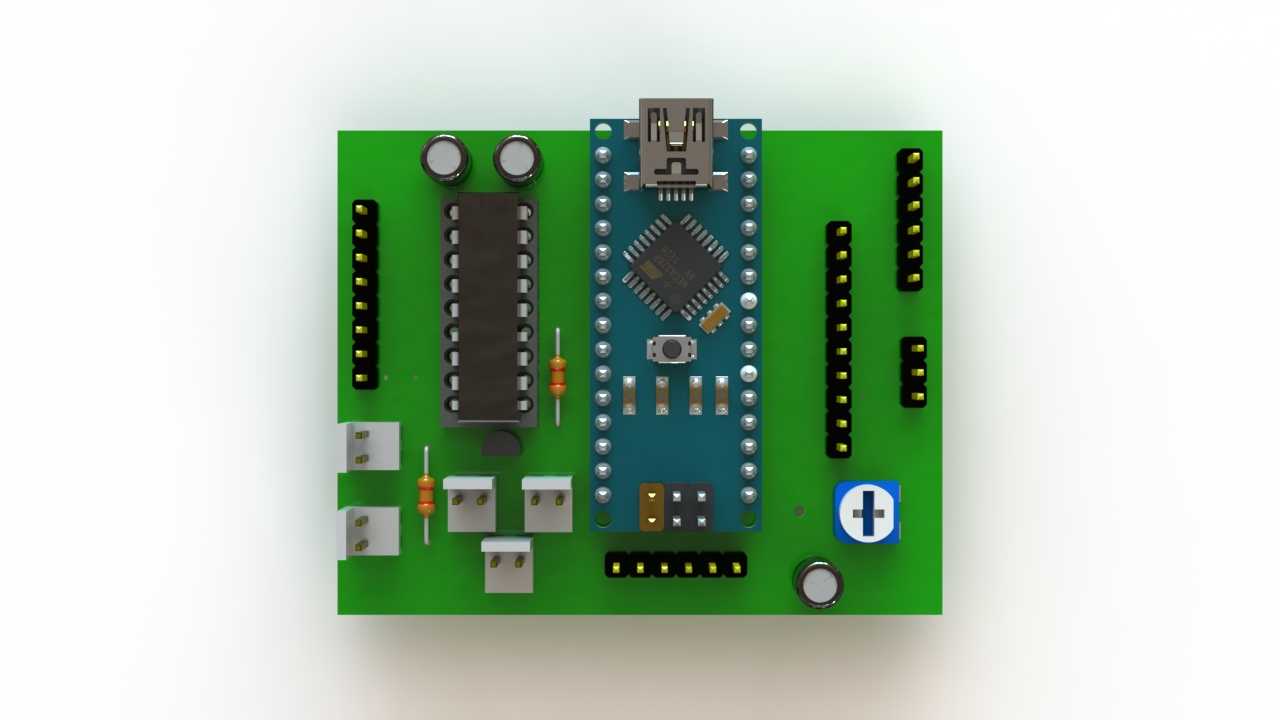

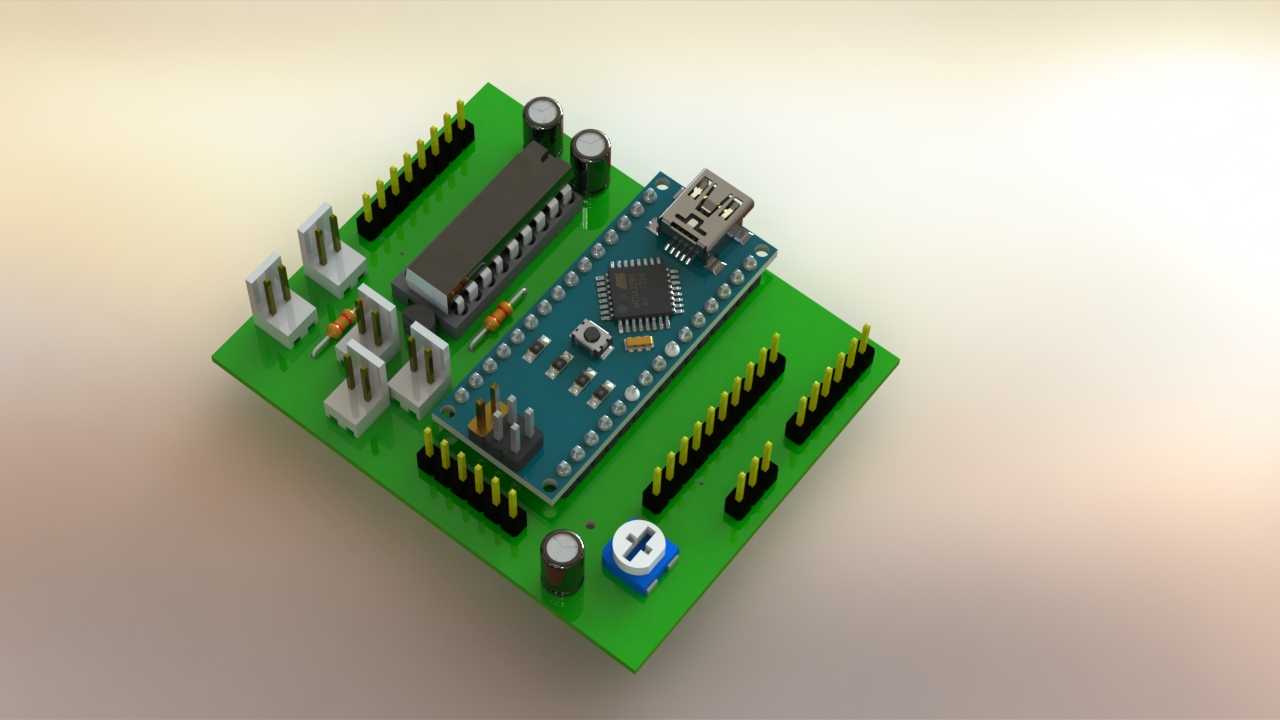

这款3D印刷电路板结构设计,主要面向嵌入式开发、小型智能硬件原型验证、工控控制板卡研发等应用场景,可作为小型控制核心搭载在智能传感节点、小型教学实验装置、桌面级智能设备内部,承担信号采集、逻辑运算、外设驱动输出的核心载体作用。从实际用途来看,该板卡集成了最小系统运行所需的全部核心元件,能够独立完成基础的程序烧录、IO口控制、串口通讯等常规开发任务,无需额外搭配过多外围扩展模块即可完成基础功能验证,大幅降低原型开发阶段的硬件搭建成本。在产品功能特性上,板载排布了多组直插排针接口,可灵活对接各类外接传感器、执行器模块,预留的USB接口能够直接完成程序下载与串口调试,板载的电容、晶振、接口座等元件均按照实际电气布局要求排布,既满足电气连接的信号完整性要求,也兼顾了三维结构装配时的空间避让需求。设计思路上,整体采用绿色阻焊层的常规PCB外观风格,所有元件的高度、占位均按照工业级常用封装尺寸进行1:1还原,排针高度统一控制在常规直插件的标准高度范围内,板边预留的固定孔位符合小型板卡的通用安装间距,能够直接适配常见的塑料壳体、工控安装槽的固定要求。外形尺寸方面,板卡整体为矩形结构,长宽比例适配小型开发板的常规握持与安装尺寸,板上最高元件为顶部的USB接口与立式接插件,整体高度控制在常规嵌入式板卡的厚度范围内,不会出现元件超高导致的壳体装配干涉问题;安装边界上,板边所有元件均距离板边预留了足够的安全间距,既满足PCB生产时的工艺边要求,也能避免安装时板边与固定结构挤压造成元件引脚短路、元件脱落等问题。板上的电解电容、按键、晶振等易受外力影响的元件,均排布在板卡内侧区域,远离安装固定位与板边位置,能够降低装配、使用过程中元件受外力损坏的概率,整体结构完全贴合实际硬件生产与装配的真实需求,可用于硬件结构装配验证、产品展示演示、教学课件三维演示等多个场景。
