微型四旋翼遥控飞行器机架结构设计

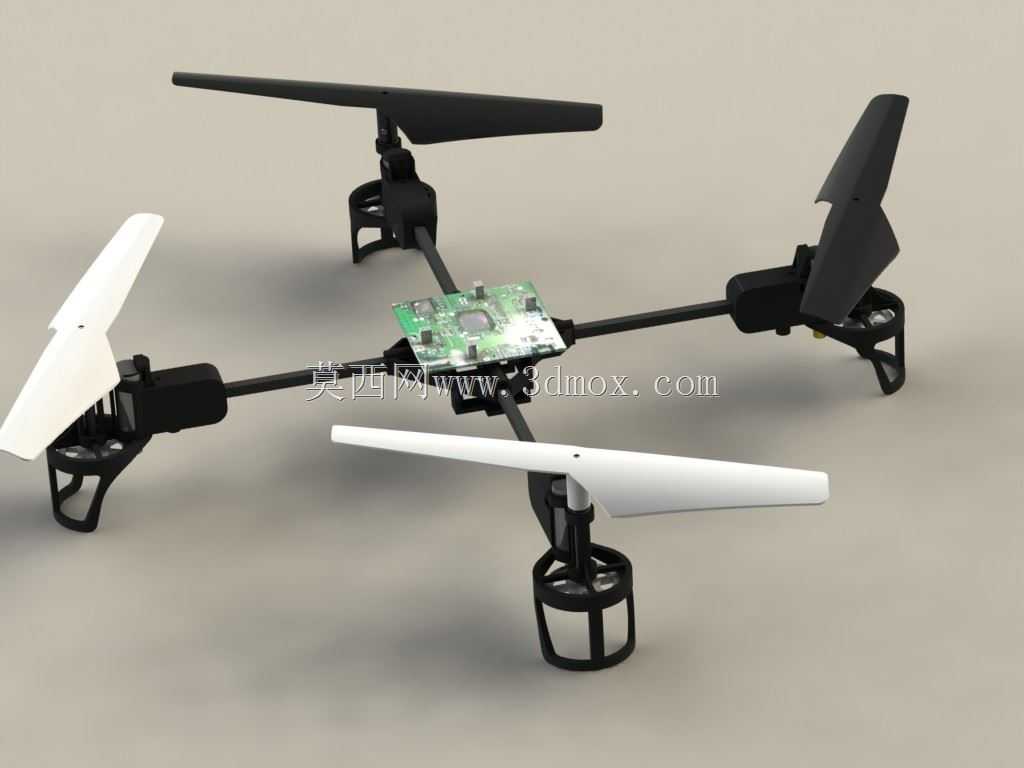

这款微型四旋翼飞行器结构，主要面向室内休闲航模飞行、青少年科创教学实践、小型近距环境探查等应用场景，可作为入门级遥控飞行载体，适配轻量化飞控板与微型动力组件，满足小范围空域内的稳定飞行需求，也可作为定制化配件开发的基础承载平台，适配个性化改装需求。从实际用途来看，该结构作为四旋翼飞行器的核心承载框架，承担着连接固定动力组件、飞控电路板、供电模块的核心作用，能够将四个旋翼的动力输出均匀传递到整机，抵消旋翼转动产生的反扭力，保障飞行过程中的姿态稳定，同时预留了足够的安装空间，可搭载微型摄像头、微型传感器等轻量化负载，完成短距图像采集、环境数据侦测等简单任务。在功能特性上，该结构采用X型四轴布局，相邻机臂夹角为90度，对角旋翼采用正反桨配对设计，两个白色桨叶与两个黑色桨叶分别对应正反转旋翼，能够在飞行时通过调整不同旋翼的转速差，实现升降、前后平移、左右偏航、转向等全套飞行动作；机臂末端设计有一体化的电机安装座与防护脚架，脚架采用镂空笼式结构，既能够在降落时缓冲冲击力，保护电机与桨叶不受磕碰，也能在飞行发生碰撞时避免旋翼直接接触障碍物，降低炸机损坏概率；中心区域预留了标准化的飞控板安装位，能够直接适配通用微型飞控电路板，无需额外打孔改装，降低组装调试的难度。在设计思路上，整体遵循轻量化与结构强度平衡的原则，机臂采用细长杆状结构，在保证足够抗弯强度的前提下尽可能减少结构重量，提升整机的推重比；旋翼采用宽弦长低速桨设计，适配微型电机的转速特性，能够在较低转速下提供足够升力，同时降低飞行噪音与功耗；整机重心严格控制在中心飞控安装位的几何中心位置，四个机臂的长度、重量完全对称，避免飞行时出现重心偏移导致的姿态倾斜问题，保障飞行操控的精准度。在外形尺寸与安装边界上，该结构为微型尺寸级别，对角电机轴间距适配微型航模动力套装，机臂长度经过精准计算，既保证旋翼转动时不会出现桨叶打杆的问题，也尽可能压缩整机尺寸，适配室内狭小空间的飞行需求；中心安装区域的尺寸与通用微型飞控板完全匹配，安装孔位对齐标准孔距，供电模块与接收模块可分层布置在飞控板上下方，不会超出机架的外轮廓边界；脚架的高度经过优化，既保证降落时底部搭载的元件不会接触地面，也不会因为高度过高抬升整机重心影响飞行稳定性，旋翼与机臂的连接采用快拆式结构设计，方便更换损坏的桨叶，日常维护调试十分便捷。
