DJI FPV四旋翼飞行器逆向扫描结构模型

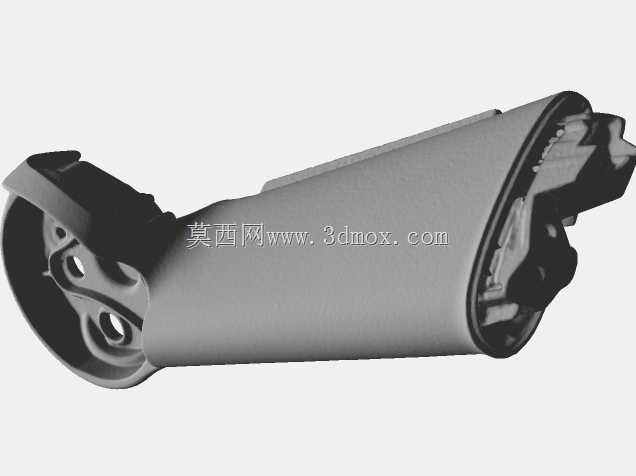

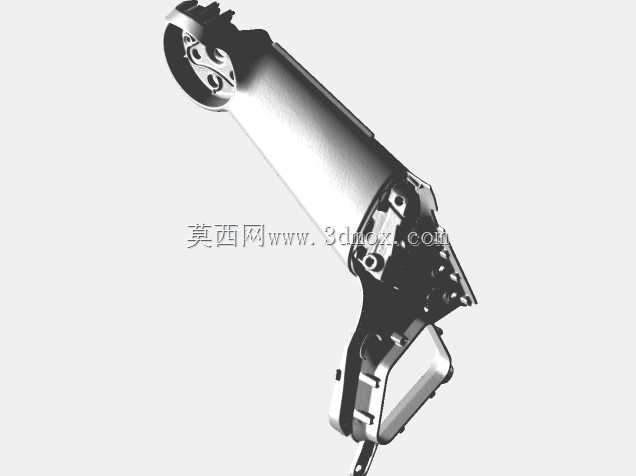

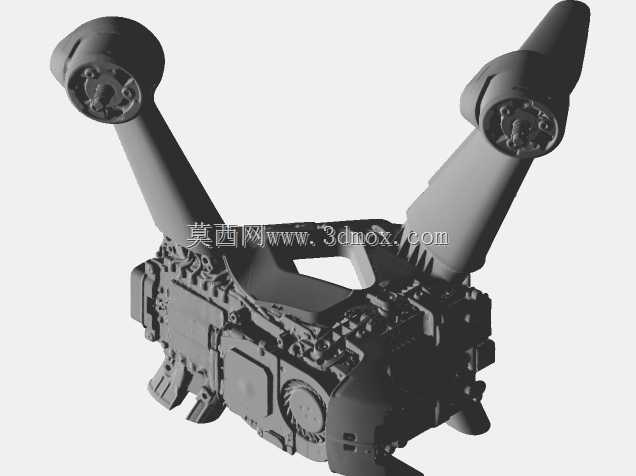

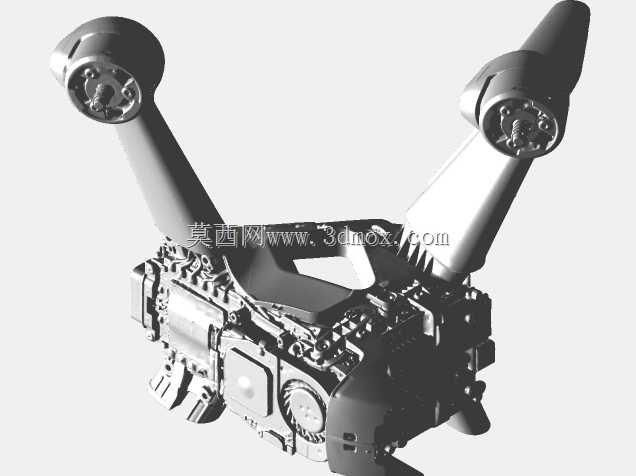

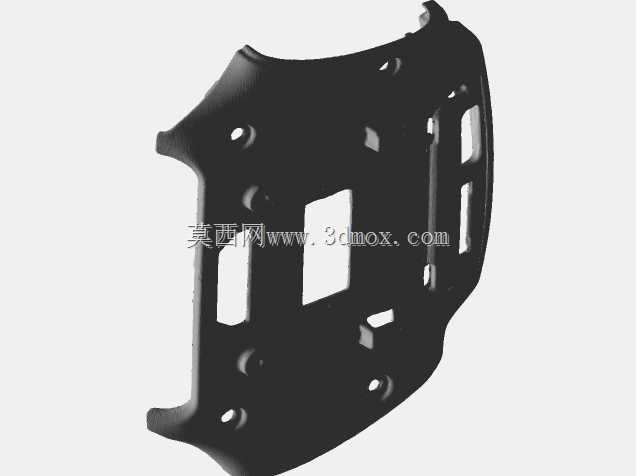

该扫描模型完整还原了DJI FPV四旋翼飞行器的整机外部曲面与结构边界，在消费级无人机维修、改装、逆向研发场景中具备较高参考价值。日常作业中，不少航拍从业者、无人机维修技师会遇到机身外壳破损、改装配件匹配度不足的问题，传统卡尺测绘很难精准还原FPV机型流畅的一体化曲面造型，尤其是机臂与机身衔接处的过渡曲面、云台安装位的异形卡槽、电池仓的卡扣配合边界，手工测绘往往存在0.5mm以上的误差，直接导致3D打印的替换件装配后出现缝隙、卡扣松动、飞行时风阻异常增大等问题。这份扫描数据完整保留了整机外表面的点云特征，建模时可直接基于点云提取曲面轮廓，省去反复测绘校准的步骤，大幅缩短替换零件的开发周期。从结构特性来看，该机型采用一体化硬壳机身设计，机臂与主体为融合式造型，没有传统拼装无人机的外露接缝，扫描数据完整覆盖了机身顶部、底部、机臂全段、脚架安装位、天线引出槽等所有外部结构，甚至连机身表面的散热格栅纹理、按键凸起轮廓都完整保留，做外观改装设计时可直接在扫描模型基础上做曲面偏移、特征增减，不会破坏原有安装配合的基准。在实际应用层面，除了替换零件制作，该模型还可用于无人机收纳内衬的定制设计，通过提取整机外轮廓做布尔运算，能快速生成完全贴合机身的EVA内衬槽位，避免通用内衬在运输过程中出现机身晃动、云台磕碰的问题；做教学演示时，也可基于该模型拆解讲解穿越型FPV无人机的气动布局设计逻辑，对比传统航拍无人机的结构差异。需要注意的是，该扫描数据为外表面数据，未覆盖内部电调、飞控的安装结构，做内部结构改装设计时，需要结合实际拆机测量补充内部安装位的尺寸参数，机臂末端的电机安装座孔位、螺旋桨锁紧座的配合尺寸，可直接从扫描数据中提取基准，配合通用电机的安装尺寸做适配调整，无需反复核对实物的曲面匹配度。对于3D打印作业而言，基于该扫描模型生成的零件，可直接匹配原有卡扣的配合公差，打印时仅需根据所选耗材的收缩率微调0.1-0.2mm的配合间隙，即可实现无损装配，避免手工建模反复修模的冗余工作量。
