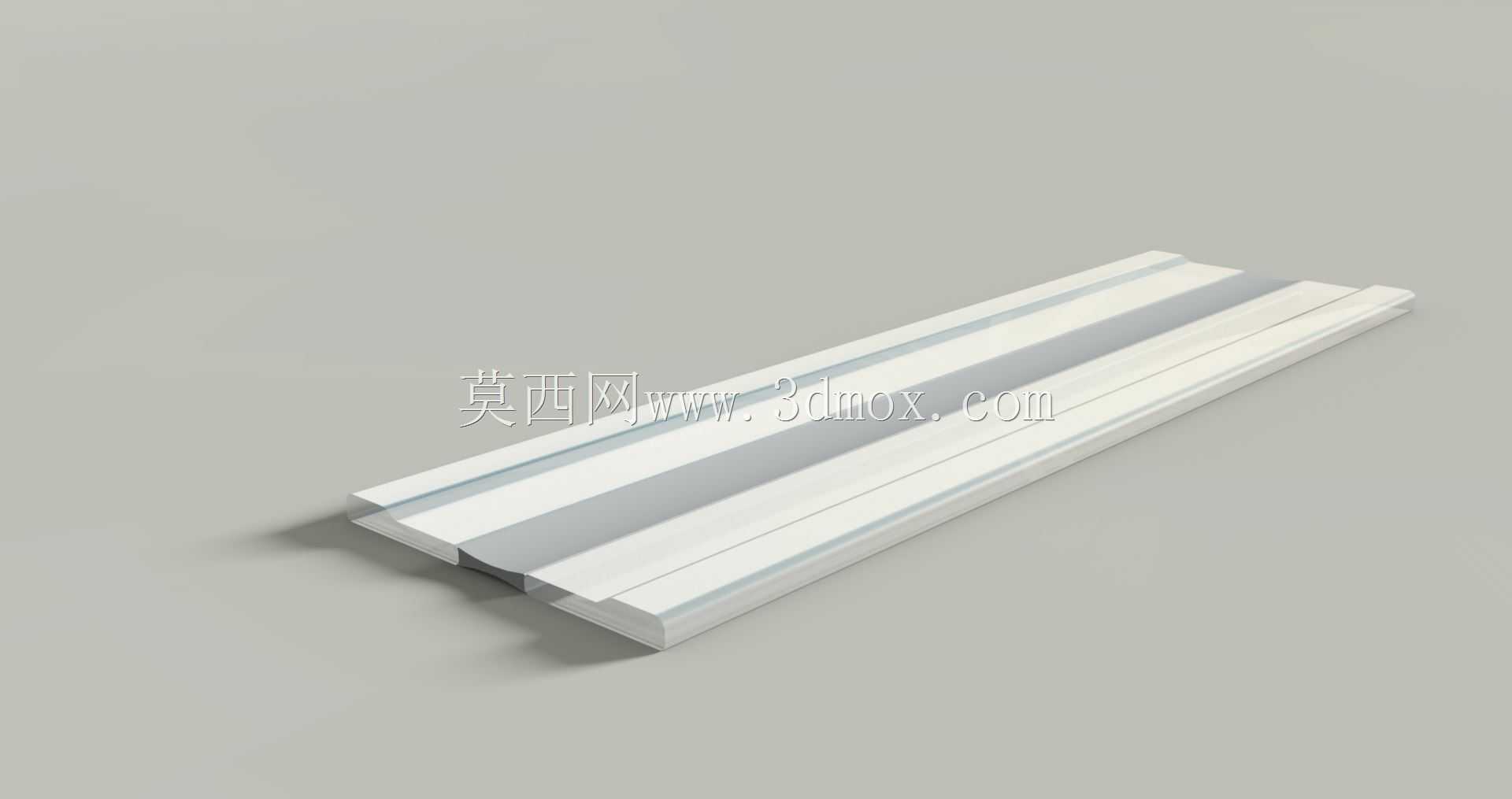

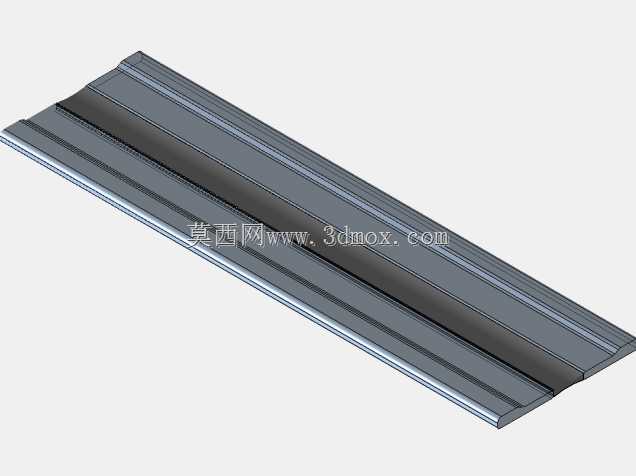

长条式丙烯酸活页铰链结构设计

这类长条式丙烯酸活铰链，常应用在需要整段连续柔性铰接的薄板装配场景中，比如亚克力展示柜的开合门板、透明设备防护挡板、轻型塑料箱体的翻盖结构，区别于传统分段式金属合页，它能实现整幅板面无断点的均匀弯折，不会出现局部应力集中导致的板面开裂问题，在透明材质装配场景里还能保持外观的整体性，不会因为金属配件破坏视觉通透感。从结构设计逻辑来看，这类铰链依靠丙烯酸材质本身的耐疲劳弯折特性实现铰接功能，没有额外的销轴、转轴配件，属于一体成型的柔性铰接结构，设计时需要重点控制铰接薄壁区域的厚度，过厚会导致弯折阻力过大、开合手感生硬，长期使用还会因为弯折应力超过材料屈服极限出现发白断裂的问题，过薄则会降低铰接位置的结构强度，承受侧向载荷时容易出现扯裂变形。外形上采用等宽长条结构，适配整幅板材的连接边，安装时不需要在板材上额外加工合页沉孔，直接通过粘接或者超声波焊接的方式就能和两侧的丙烯酸板材固定，安装边界需要预留和铰链厚度匹配的装配间隙，弯折行程内要避免两侧板材出现干涉，常规使用场景下铰接位置的弯折角度控制在0到120度区间内，能保证足够的使用寿命，不会因为过度弯折造成材料疲劳损伤。不同于金属合页需要定期润滑维护，这类丙烯酸一体铰链没有活动摩擦副，不会出现锈蚀、卡滞的问题，在洁净环境、有防腐要求的轻型设备上适配性很强，设计建模时需要重点还原铰接薄壁段的过渡圆角，避免直角结构造成的应力集中，同时要保证长条主体的平面度，避免安装后出现板面翘曲、合缝不严的问题，在连续长度较长的应用场景中，这类整段式铰链比多个分段合页的装配效率更高，铰接受力更均匀，不会出现分段合页常见的门板下垂、开合错位的问题。
