Arbotix-M机器人控制核心电路板结构设计

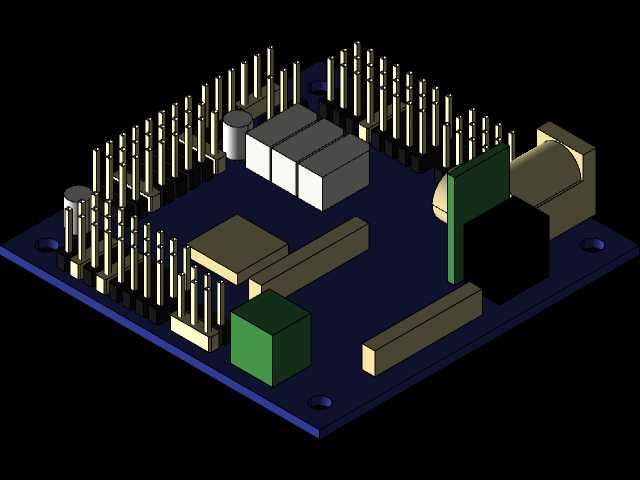

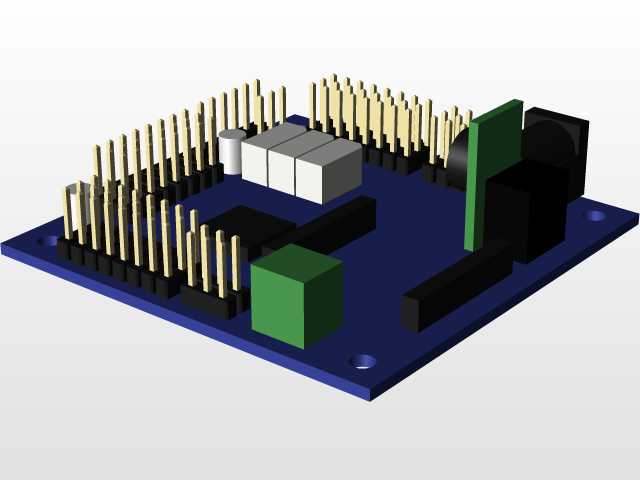

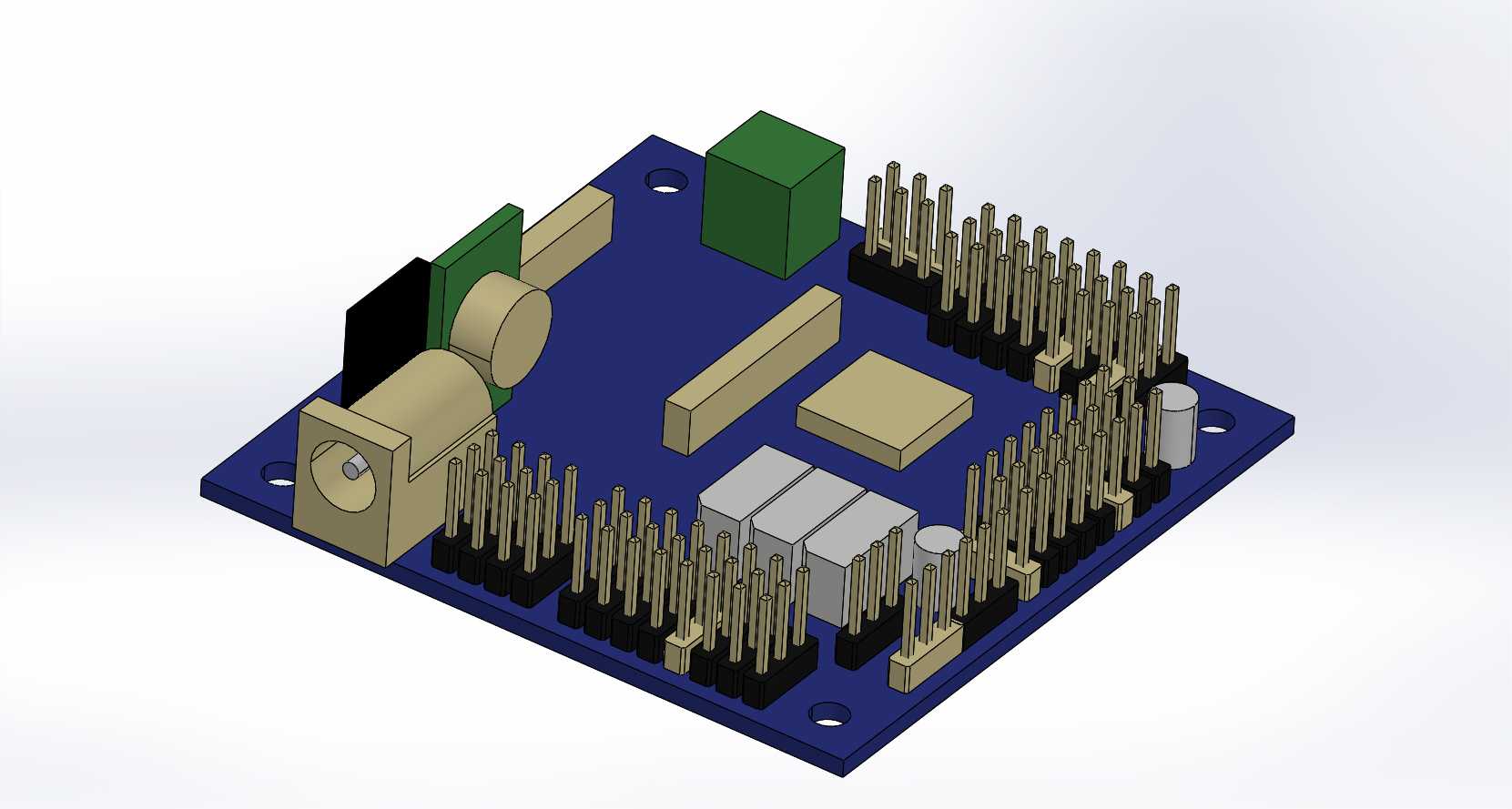

　　在小型教育机器人、桌面级机械臂以及仿生多足机器人的开发场景中，控制板的结构适配性直接决定了整机布线的整洁度与安装维护效率，这款Arbotix-M控制板的三维结构设计，完全围绕嵌入式机器人运动控制的实际安装需求展开。从结构布局来看，整块基板采用标准双层板安装孔位设计，四个角位预留的沉头安装孔可直接适配M2规格螺丝，能直接固定在机器人躯干的亚克力或铝合金安装支架上，安装孔位的中心距严格匹配常用小型机器人控制舱的通用安装尺寸，不需要额外设计转接板就能完成装配。板载元件的高度差经过了细致的排布考量：左侧的直流电源接口采用卧式安装结构，接口端面与基板边缘齐平，既保证了电源插头插拔时不会与周边结构件产生干涉，

　　也避免了立式接口过高导致的上层空间占用；多组排针采用统一高度的直插式设计，排针顶端的高度差控制在0.2mm以内，方便外接舵机、传感器扩展板时实现平行堆叠，不会出现插针歪斜导致的接触不良问题。板上的电解电容、功率电阻、接插件等元件的排布避开了安装孔的受力区域，同时在发热相对明显的电源模块区域预留了足够的散热间隙，即使长时间连续驱动多路舵机，也不会因为元件积热导致周边塑料结构件变形。设计过程中充分考虑了机器人运动时的振动工况，所有重量较大的元件比如电源座、大体积电容都排布在靠近安装孔的位置，降低振动时的元件受力力矩，避免长期使用后出现焊盘脱落的问题。接口排布上，舵机控制信号排针统一布置在板卡的右侧边缘，传感器扩展接口布置在上侧边缘，

　　电源输入接口单独布置在左侧，不同功能的接口分区明确，实际布线时舵机线、传感器线、电源线可以从不同方向引出，不会出现线缆交叉缠绕的情况，也方便后期调试时快速插拔对应接口。板卡的边角做了R2的圆角处理，避免安装时尖锐边角划伤操作人员或者划破线缆绝缘层，基板的厚度采用常用的1.6mm规格，兼顾结构强度与轻量化需求，整机重量控制在适合小型机器人负载的范围内，不会给机器人的运动关节带来额外的负载负担。
